[求助] 电化学交流阻抗谱测试图求分析 已有1人参与

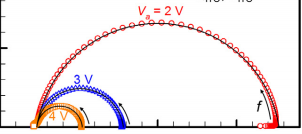

如图,想问下半圆低频顶端有向内的一折,有时候也有向外(右)的一折,这是为什么?

电化学交流阻抗谱测试图求分析
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

请叫我绅士
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

binbinitaly

铁杆木虫 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与,应助指数 +1
进击的小学生: 金币+5, ★★★很有帮助, 低频到20HZ,可以讲具体一点吗?电感和容抗弧 2014-05-17 09:35:55
不知楼主的低频区频率到多少?如果低频区向内的一折出现在负半轴的话有可能是电感造成的,向右的有可能是第二个容抗弧,也有可能是warburg阻抗
既然选择了远方,便只顾风雨兼程!时间是检验一切的唯一标准!
2楼2014-05-16 15:24:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

进击的小学生

银虫 (小有名气)

引用回帖:
2楼: Originally posted by binbinitaly at 2014-05-16 15:24:18
不知楼主的低频区频率到多少?如果低频区向内的一折出现在负半轴的话有可能是电感造成的,向右的有可能是第二个容抗弧,也有可能是warburg阻抗

不是很了解你说的容抗弧和电感,可以麻烦稍微具体点吗?谢谢
请叫我绅士
3楼2014-05-17 09:36:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

binbinitaly

铁杆木虫 (著名写手)

引用回帖:
3楼: Originally posted by 进击的小学生 at 2014-05-17 09:36:36
不是很了解你说的容抗弧和电感,可以麻烦稍微具体点吗?谢谢...

我的理解也不是很透彻,很多也是根据做实验或者是看文献的经验。我认为当频率很负的时候阻抗值为负数时,此时等效电路中用电感元件来表示可以合理的进行解释,具体的建议你参考下曹楚南的《电化学阻抗谱导论》,里面讲的非常基础
既然选择了远方,便只顾风雨兼程!时间是检验一切的唯一标准!
4楼2014-05-17 12:32:44
