1楼 2014-01-17 22:45:54

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

回帖支持 ( 显示支持度最高的前 50 名 )

Jackcd12

至尊木虫 (知名作家)

ECEPI: 13
应助: 2150 (讲师)
金币: 13174.5
红花: 366
帖子: 7673
在线: 2175.4小时
虫号: 1865159
注册: 2012-06-20
性别: GG
专业: 电化学

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
Uncle110: 金币+5, ★★★很有帮助 2014-01-20 18:48:51

阻抗谱主要用于测离子电导率，具体的计算不是看Nyquist图，而是看阻抗模量-频率图，选择一个频率下的阻抗实部数据，按照下面这个公式计算电导率，至于选哪个频率，你可以尝试几个频率：1kHz, 5kHz, 10kHz, 20kHz, 如果这几个频率下计算的电导率变动也小，随便那个频率都可以了。
conductivity= (t/A) * (Z'/(Z'^2+Z''^2)
Here: t: sample thickness;
A: sample area

Themoreamanlearns,themoreheknowshisignorance!

4楼2014-01-20 14:34:18

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

Jackcd12

至尊木虫 (知名作家)

ECEPI: 13
应助: 2150 (讲师)
金币: 13174.5
红花: 366
帖子: 7673
在线: 2175.4小时
虫号: 1865159
注册: 2012-06-20
性别: GG
专业: 电化学

【答案】应助回帖

电导率为电阻率的倒数，因此，应该是一致的。

Themoreamanlearns,themoreheknowshisignorance!

7楼2014-01-21 13:19:30

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

雨雪爱

木虫 (小有名气)

应助: 8 (幼儿园)
金币: 1689.9
散金: 5
红花: 2
帖子: 278
在线: 130.1小时
虫号: 2017703
注册: 2012-09-21
性别: GG
专业: 电化学

【答案】应助回帖

我觉得拟合以后第一个点代表本体电阻，第二个点代表本体电阻和电荷转移电阻之和，这个要看你怎么理解本体电阻的定义了

8楼2014-08-09 14:11:03

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

Jackcd12

至尊木虫 (知名作家)

ECEPI: 13
应助: 2150 (讲师)
金币: 13174.5
红花: 366
帖子: 7673
在线: 2175.4小时
虫号: 1865159
注册: 2012-06-20
性别: GG
专业: 电化学

引用回帖:

9楼: Originally posted by shuaiwu201 at 2018-09-12 19:48:16
请问这个电导率的测算公式的出处在哪啊？有没有相关文献的啊？...

Gittings, J. P., Bowen, C. R., Turner, I. G., Dent, A. C. E., Baxter, F. R., & Chaudhuri, J. B. (2008). Dielectric properties of hydroxyapatite based ceramics. Multi Material Micro Manufacture, Research Publishing, Cardiff, 2-5.

Themoreamanlearns,themoreheknowshisignorance!

10楼2018-09-12 20:42:15

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

普通回帖

Uncle110

新虫 (初入文坛)

应助: 0 (幼儿园)
金币: 478.7
帖子: 46
在线: 20.3小时
虫号: 1464461
注册: 2011-10-28
专业: 其他无机非金属材料

我个人觉得应该是后一个点减去前一个点的值~

2楼2014-01-20 11:20:24

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

habby1989

金虫 (小有名气)

应助: 4 (幼儿园)
金币: 501.9
帖子: 283
在线: 88.6小时
虫号: 664447
注册: 2008-11-29
性别: GG
专业: 电化学

【答案】应助回帖

★ ★ ★
感谢参与，应助指数 +1
Uncle110: 金币+3, ★有帮助 2014-01-20 18:48:37

点不为零说明频率不够，但这没有影响的，你可以拟合一下，求出各值

3楼2014-01-20 14:23:32

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

Uncle110

新虫 (初入文坛)

应助: 0 (幼儿园)
金币: 478.7
帖子: 46
在线: 20.3小时
虫号: 1464461
注册: 2011-10-28
专业: 其他无机非金属材料

引用回帖:

3楼: Originally posted by habby1989 at 2014-01-20 14:23:32
点不为零说明频率不够，但这没有影响的，你可以拟合一下，求出各值

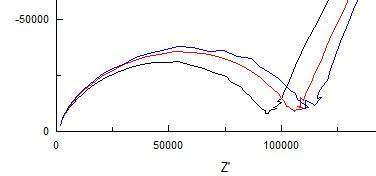

频率都为0.01HZ了，而且值大概2000多。所以很难到零上，你知道这两个交点代表什么意思吗？

5楼2014-01-21 09:05:42

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

Uncle110

新虫 (初入文坛)

应助: 0 (幼儿园)
金币: 478.7
帖子: 46
在线: 20.3小时
虫号: 1464461
注册: 2011-10-28
专业: 其他无机非金属材料

引用回帖:

4楼: Originally posted by Jackcd12 at 2014-01-20 14:34:18
阻抗谱主要用于测离子电导率，具体的计算不是看Nyquist图，而是看阻抗模量-频率图，选择一个频率下的阻抗实部数据，按照下面这个公式计算电导率，至于选哪个频率，你可以尝试几个频率：1kHz, 5kHz, 10kHz, 20kHz, 如 ...

我算了一下有2.94E-7,4.30E-7。应该说相差不大，和我用两交点相减，值作为R差不多。我想问一下，你这个公式，我以前不知道哎，其实就是R=(Z'^2+Z''^2）/Z'。我想不明白，这个R特指电解质的电阻吗？

6楼2014-01-21 09:24:38

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

shuaiwu201

新虫 (正式写手)

应助: 0 (幼儿园)
金币: 2858.7
散金: 181
红花: 2
沙发: 1
帖子: 969
在线: 26.8小时
虫号: 4465285
注册: 2016-03-04
性别: GG
专业: 生物材料

引用回帖:

4楼: Originally posted by Jackcd12 at 2014-01-20 18:34:18
阻抗谱主要用于测离子电导率，具体的计算不是看Nyquist图，而是看阻抗模量-频率图，选择一个频率下的阻抗实部数据，按照下面这个公式计算电导率，至于选哪个频率，你可以尝试几个频率：1kHz, 5kHz, 10kHz, 20kHz, 如 ...

请问这个电导率的测算公式的出处在哪啊？有没有相关文献的啊？
