[求助] EIS交流阻抗 电化学腐蚀问题

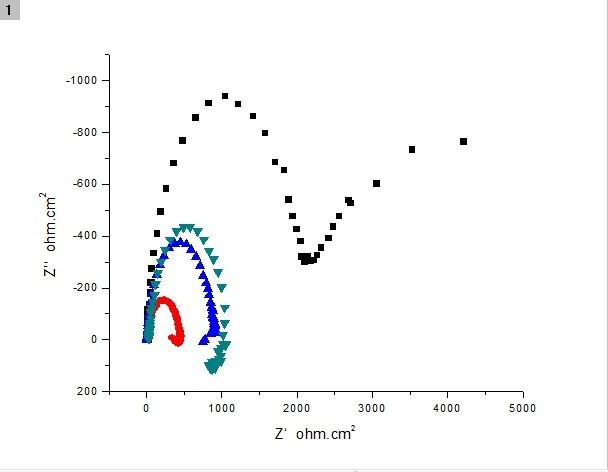

交流阻抗图，仔细看纵坐标，为什么会这样？和正常的刚好相反，求解
另外，这个等效电路是什么样的？
电化学菜鸟一枚，对这方面一窍不通，希望大神指点！

回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2013-04-25 12:47:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jackcd12

至尊木虫 (知名作家)

【答案】应助回帖

★ ★ ★ ★
感谢参与，应助指数 +1
857688363: 金币+2, 感谢应助 2013-04-25 22:28:29
xing8908: 金币+2, ★★★很有帮助 2013-04-26 18:40:36
你阻抗谱算正常的，先用R(CR)或R(C(QR))试一试，看拟合误差大小，如果每项都小于10%就可以。
赞一下 回复此楼
Themoreamanlearns,themoreheknowshisignorance!
2楼2013-04-25 14:43:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xing8908

金虫 (正式写手)
引用回帖:
2楼: Originally posted by Jackcd12 at 2013-04-25 14:43:32
你阻抗谱算正常的，先用R(CR)或R(C(QR))试一试，看拟合误差大小，如果每项都小于10%就可以。

谢谢，可是峰值是最小值，这样也正常吗？我还以为是线连错了
赞一下 回复此楼
3楼2013-04-25 15:31:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jackcd12

至尊木虫 (知名作家)

【答案】应助回帖

★ ★
857688363: 金币+2, 感谢应助 2013-04-25 22:28:40
峰值是最小值什么意思？你先拟合看看误差大小。
赞一下 回复此楼
Themoreamanlearns,themoreheknowshisignorance!
4楼2013-04-25 15:41:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yql520

木虫 (正式写手)
引用回帖:
2楼: Originally posted by Jackcd12 at 2013-04-25 14:43:32
你阻抗谱算正常的，先用R(CR)或R(C(QR))试一试，看拟合误差大小，如果每项都小于10%就可以。

你给他的电化学等效电路似乎是错的吧，此外这个阻抗谱，明显不对啊，纵坐标怎么可能是负值？
赞一下 回复此楼
宝剑锋从磨砺出，梅花香自苦寒来
5楼2013-04-25 21:38:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jackcd12

至尊木虫 (知名作家)

【答案】应助回帖

★ ★ ★ ★
857688363: 金币+3, 感谢应助 2013-04-25 22:28:50
xing8908: 金币+1, ★★★很有帮助 2013-04-26 18:41:13
在没有试用和比较前不能简单判断等效电路的对错。
低频端，阻抗谱的虚部出现负值（进入第四象限）是正常的，很可能是由于吸附导致电感的出现。因此，在选等效电路时，如果一般的电路误差很大的话，就需要选择有电感元件的电路了。
赞一下 回复此楼
Themoreamanlearns,themoreheknowshisignorance!
6楼2013-04-25 22:11:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Lifeng8701

新虫 (小有名气)
实轴和虚轴应该是等轴的，虚轴就是负的，作图的时候把值人为变成正的，虚轴的名称是-Z''
赞一下 回复此楼
7楼2013-04-26 17:00:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xing8908

金虫 (正式写手)
引用回帖:
7楼: Originally posted by Lifeng8701 at 2013-04-26 17:00:05
实轴和虚轴应该是等轴的，虚轴就是负的，作图的时候把值人为变成正的，虚轴的名称是-Z''

是啊，今天用Zsimpwin做了一下图，发现给出的纵坐标是-Z''。我对这方面不是太懂，怀疑是不是错了
赞一下 回复此楼
8楼2013-04-26 18:40:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

左耳0823

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by Jackcd12 at 2013-04-25 14:43:32
你阻抗谱算正常的，先用R(CR)或R(C(QR))试一试，看拟合误差大小，如果每项都小于10%就可以。

你好，请教你一个问题，有腐蚀产物的试样，双弧阻抗，有两个时间常数，那么时间常数代表什么呢？反应的个数吗？另外从界面电容的数值我们可以得到什么信息呢？界面电容的变大或者变小有什么意义呢
赞一下 回复此楼
9楼2016-03-20 21:42:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
