应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 化学化工区 » 电化学 » 腐蚀防护 » 某种硅油作缓蚀涂层的交流阻抗（EIS）图，求大家指点
131/1返回列表
查看: 2024  |  回复: 12
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

zjlnjut

木虫 (小有名气)

[交流] 某种硅油作缓蚀涂层的交流阻抗（EIS）图，求大家指点

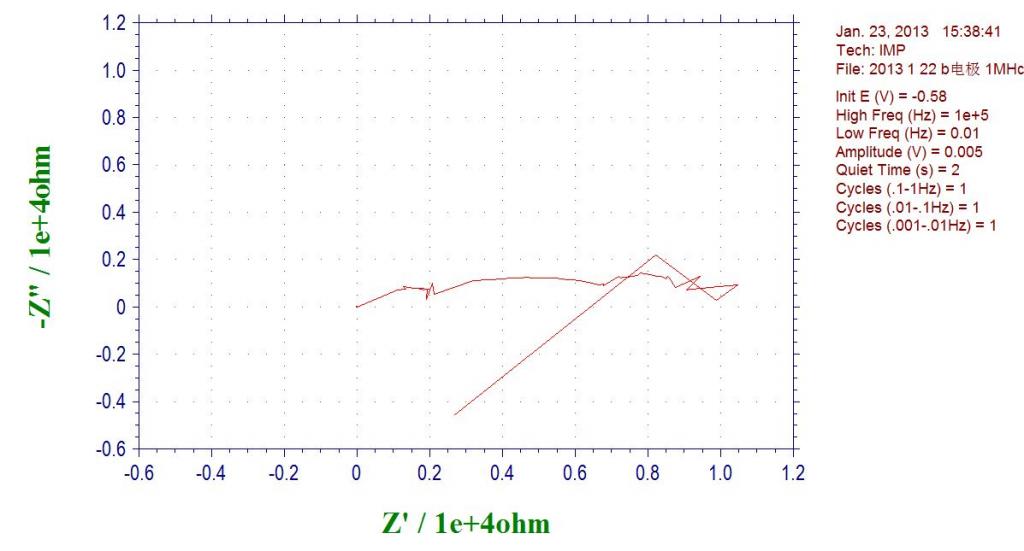

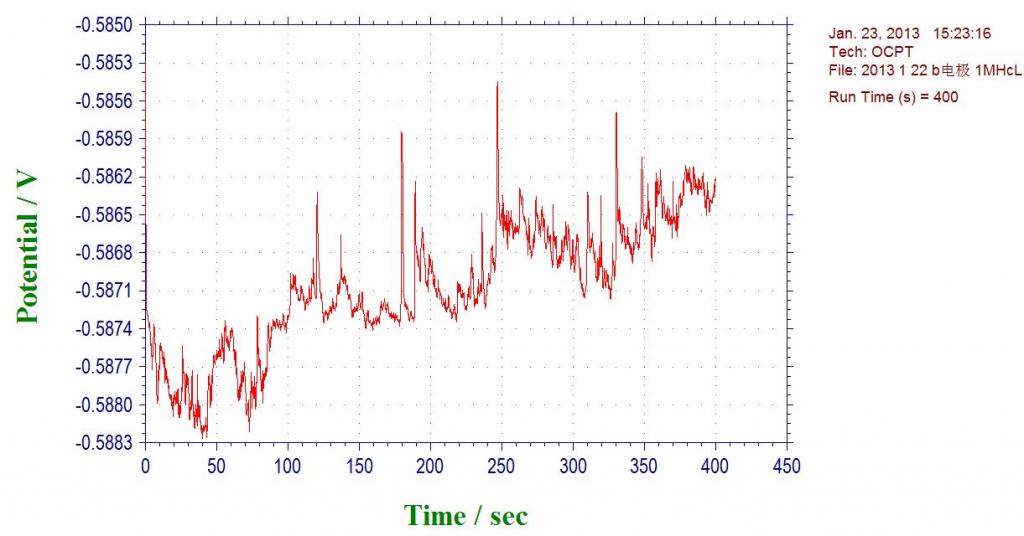

小弟最近做无机纳米颗粒+有机硅杂化涂层缓蚀的电化学测试，但是做到交流阻抗时总发现谱图好没规律，开路电位也总不稳定，一直在波动，OCP和EIS的图如下，烦请各位看客指点...




回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 抢金币啦！回帖就可以得到:

查看全部散金贴
1楼 2013-01-23 16:17:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

保罗CP3

木虫 (小有名气)
★
zjlnjut(金币+1): 谢谢参与
引用回帖:
6楼: Originally posted by yin_nuaa at 2013-01-25 19:01:56
一看楼主就是用CHI测试的吧，如果我没有猜错的话。其实还是工作站测试精度不够的问题。对于开路电位不稳定的问题，主要是有机膜层表面本身导电就不好，如果你的样品表面形貌就很特殊，很难得到你想要的较平稳的直线 ...

请问空白的开路电位也不稳定会是什么原因呢？
赞一下(1人) 回复此楼
9楼2013-10-09 16:08:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

醋人

至尊木虫 (职业作家)
★
zjlnjut(金币+1): 谢谢参与
根本不成膜，做了白做
赞一下 回复此楼
2楼2013-01-23 16:42:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zjlnjut

木虫 (小有名气)
引用回帖:
2楼: Originally posted by 醋人 at 2013-01-23 16:42:39
根本不成膜，做了白做

请问是从哪里看出来不成膜的？
赞一下 回复此楼
3楼2013-01-23 18:42:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

醋人

至尊木虫 (职业作家)
★ ★ ★ ★
zjlnjut: 金币+1 2013-01-24 09:15:58
yanbo1986: 金币+3, 说的比较详细。 2013-01-26 14:06:50
电位太细了，采样间隔太短，易给人造成误解，不能用这样的图，nyquist图去掉最后点，中间散点太多，平行试验要多做
赞一下 回复此楼
4楼2013-01-23 18:59:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zjlnjut

木虫 (小有名气)
引用回帖:
4楼: Originally posted by 醋人 at 2013-01-23 18:59:55
电位太细了，采样间隔太短，易给人造成误解，不能用这样的图，nyquist图去掉最后点，中间散点太多，平行试验要多做

我感觉是不是因为我在钢片表面涂的物质不稳定，容易剥落并和盐酸起反应，导致了OCP波动这么大？其实单纯看它的绝对值应该是达到要求了，但是相对波动实在太大了，这也可能是EIS不成形的原因吧。那种有机物想要涂在钢片表面真难，除非要有适当的工具和工艺，神马静电喷涂，高温烘干的，伤不起。
赞一下 回复此楼
5楼2013-01-24 09:15:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yin_nuaa

木虫 (正式写手)
★
zjlnjut(金币+1): 谢谢参与
一看楼主就是用CHI测试的吧，如果我没有猜错的话。其实还是工作站测试精度不够的问题。对于开路电位不稳定的问题，主要是有机膜层表面本身导电就不好，如果你的样品表面形貌就很特殊，很难得到你想要的较平稳的直线图。
赞一下 回复此楼
6楼2013-01-25 19:01:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

醋人

至尊木虫 (职业作家)
引用回帖:
5楼: Originally posted by zjlnjut at 2013-01-24 09:15:54
我感觉是不是因为我在钢片表面涂的物质不稳定，容易剥落并和盐酸起反应，导致了OCP波动这么大？其实单纯看它的绝对值应该是达到要求了，但是相对波动实在太大了，这也可能是EIS不成形的原因吧。那种有机物想要涂在 ...

有机硅粘接性能很差，只是耐水好些
赞一下 回复此楼
8楼2013-01-26 15:30:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yin_nuaa

木虫 (正式写手)
引用回帖:
9楼: Originally posted by 保罗CP3 at 2013-10-09 16:08:17
请问空白的开路电位也不稳定会是什么原因呢？...

你的样品是合金还是纯金属，表面经过处理没有。
赞一下 回复此楼
10楼2013-10-10 17:09:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

保罗CP3

木虫 (小有名气)
引用回帖:
10楼: Originally posted by yin_nuaa at 2013-10-10 17:09:31
你的样品是合金还是纯金属，表面经过处理没有。...

合金，正常抛光过啊
赞一下 回复此楼
11楼2013-10-12 11:15:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zjlnjut

木虫 (小有名气)
引用回帖:
11楼: Originally posted by 保罗CP3 at 2013-10-12 11:15:44
合金，正常抛光过啊...

都工作了，之前发的帖子居然还有人顶，不错，哈哈

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼
12楼2013-10-12 23:40:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

阿哥回复我

金虫 (小有名气)
★
zjlnjut(金币+1): 谢谢参与
引用回帖:
6楼: Originally posted by yin_nuaa at 2013-01-25 19:01:56
一看楼主就是用CHI测试的吧，如果我没有猜错的话。其实还是工作站测试精度不够的问题。对于开路电位不稳定的问题，主要是有机膜层表面本身导电就不好，如果你的样品表面形貌就很特殊，很难得到你想要的较平稳的直线 ...

那么 请问要怎么测导电性本身就不好的有机层 或者 油膜层的 阻抗谱呢？求指教啊~~ 谢谢!
赞一下 回复此楼
13楼2013-10-30 09:59:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
简单回复
月雨风扬7楼
2013-01-26 12:03   回复
zjlnjut(金币+1): 谢谢参与
相关版块跳转 我要订阅楼主 zjlnjut 的主题更新
131/1返回列表
普通表情 龙 兔 虎 猫 高级回复 (可上传附件)
信息提示
关闭
请填处理意见
关闭
