[求助] 请大家帮忙解释一下这个怪异的EIS（电化学交流阻抗谱图），多谢！！ 已有1人参与

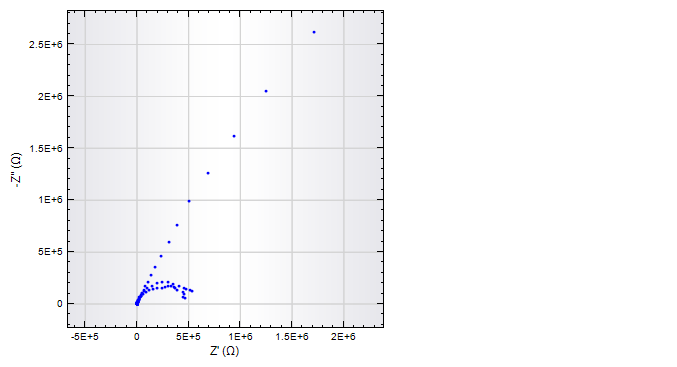

各位虫友，大家好，附件为我在做EIS的图片。从上往下依次为洁净的Au电极，金电极沉积1000s 和 金电极沉积1800s后溶液中的EIS图。
个人认为图中存在几个问题，第一为什么洁净的电极在溶液中EIS图中点的趋势一直呈现上升的趋势，没有形成圆弧加直线的效果（频率范围为1000000HZ-0.003HZ，为什么？
第二，不知能否通过图的信息，做一些有用的判断，比如，是否电极表面已经形成了某种物质？该物质是属于导电的还是非导电的？
不知各位虫友有何意见，期待能得到大家的点拨，谢谢！！

回复此楼

» 收录本帖的淘帖专辑推荐

锂离子电池研究

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
学而不思则罔，思而不学则殆。fighting here and now
1楼 2013-01-21 09:22:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

Jackcd12

至尊木虫 (知名作家)

【答案】应助回帖

★ ★ ★
感谢参与，应助指数 +1
Chemometric: 金币+3 2013-01-21 16:01:31
你的EIS图很好对应了你描述的实验过程。裸电极时的阻抗谱为直线意味着电极表面电荷转移速度很快，但有沉积物覆盖电极表面时，发生在电极表面的电荷转移阻力增大，速度变慢，于是阻抗谱表现出圆弧。
  电化学方法反应的是电极-溶液界面电荷转换的信息，不提高电极表面本身是否导电的信息，比如你在Au表面沉积的是不导电的SiO2膜，用这种被膜覆盖的电极作阻抗测试，也可以得出类似的阻抗谱。因此，测试沉积物的电子导电能力，需要用物理方法，比如四探针电阻测量。
赞一下(4人) 回复此楼
Themoreamanlearns,themoreheknowshisignorance!
3楼2013-01-21 09:55:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

醋人

至尊木虫 (职业作家)

【答案】应助回帖

★ ★ ★
感谢参与，应助指数 +1
Chemometric: 金币+3 2013-01-21 16:01:38
标准图形，第1个纯金，只有扩散，warburg阻抗，
第1个沉积时间短，沉积层不够密，容抗低点，第3个沉积层时间长点，但有可能有新的溶解反应，两个容抗弧融合，这都是在假定实验结果重现性良好的情况下
赞一下(1人) 回复此楼

» 本帖已获得的红花（最新10朵）

Chemometric
精专业、强意志、壮身体
4楼2013-01-21 10:34:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

yangazi

金虫 (小有名气)

【答案】应助回帖

★ ★ ★
感谢参与，应助指数 +1
Chemometric: 金币+3 2013-01-21 16:01:23
我对金电极表面沉积不是很了解，但是我认为：首先，是否其他人做的Au电极阻抗图是半圆加直线的形式，如果不是的，那我觉得你这样也是正常的，你这有一个圆弧的趋势，只是不是很明显。或者你把高频区放大，看能不能看到一个极小的圆弧。其次，金电极沉积1000s和1800s圆弧半径明显减小，是否可以解释说金电极表面已经生成了一层不均匀的薄膜，因而其阻抗明显减小。不知是否能帮助你。
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

Chemometric
2楼2013-01-21 09:42:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Chemometric

银虫 (正式写手)
送鲜花一朵
引用回帖:
2楼: Originally posted by yangazi at 2013-01-21 09:42:04
我对金电极表面沉积不是很了解，但是我认为：首先，是否其他人做的Au电极阻抗图是半圆加直线的形式，如果不是的，那我觉得你这样也是正常的，你这有一个圆弧的趋势，只是不是很明显。或者你把高频区放大，看能不能看 ...

多谢！
回复此楼
学而不思则罔，思而不学则殆。fighting here and now
5楼2013-01-21 12:06:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Chemometric

银虫 (正式写手)
引用回帖:
3楼: Originally posted by Jackcd12 at 2013-01-21 09:55:07
你的EIS图很好对应了你描述的实验过程。裸电极时的阻抗谱为直线意味着电极表面电荷转移速度很快，但有沉积物覆盖电极表面时，发生在电极表面的电荷转移阻力增大，速度变慢，于是阻抗谱表现出圆弧。
  电化学方法反 ...

多谢指导，也很高兴实验与预期有点吻合，如果我想将此实验进一步深入探讨金电极上发生沉积反应的话，需要调整哪些参数（沉积时间````）呢？期待得到你的指导！！
赞一下 回复此楼
学而不思则罔，思而不学则殆。fighting here and now
6楼2013-01-21 12:13:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Chemometric

银虫 (正式写手)
送鲜花一朵
引用回帖:
4楼: Originally posted by 醋人 at 2013-01-21 10:34:09
标准图形，第1个纯金，只有扩散，warburg阻抗，
第1个沉积时间短，沉积层不够密，容抗低点，第3个沉积层时间长点，但有可能有新的溶解反应，两个容抗弧融合，这都是在假定实验结果重现性良好的情况下

谢谢，不知你能否针对性地给我分享几篇文献用于学习学习！！
赞一下 回复此楼
学而不思则罔，思而不学则殆。fighting here and now
7楼2013-01-21 12:18:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jackcd12

至尊木虫 (知名作家)

【答案】应助回帖

引用回帖:
6楼: Originally posted by Chemometric at 2013-01-21 12:13:40
多谢指导，也很高兴实验与预期有点吻合，如果我想将此实验进一步深入探讨金电极上发生沉积反应的话，需要调整哪些参数（沉积时间````）呢？期待得到你的指导！！...

这取决于你的目的。
赞一下 回复此楼
Themoreamanlearns,themoreheknowshisignorance!
8楼2013-01-21 13:19:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Chemometric

银虫 (正式写手)
引用回帖:
8楼: Originally posted by Jackcd12 at 2013-01-21 13:19:03
这取决于你的目的。...

由于循环伏安测试过程中发现过程不可逆，为了说明在还原过程生成了TiCl3不溶物于电极表面，所以利用了EIS手段来验证电极表面是否生成了不溶物，得到了如上实验结果。我为了将这一问题（还原过程在电极表面生成了膜）说得更系统一点，不知道我该怎样设置EIS部分的实验参数。
同时，利用如上的EIS图谱能否得到电子转移个数、物质在电极表面传递和电极反应动力学方面的数据。谢谢！！
初次做电化学阻抗谱，很多东西都不了解，而且快要放假了，所以想尽快完成实验心切，问的问题较多，不好意思，同时不知自己的问题是否都问到点子上去了，期待你的回复。
赞一下 回复此楼
学而不思则罔，思而不学则殆。fighting here and now
9楼2013-01-21 16:26:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jackcd12

至尊木虫 (知名作家)

【答案】应助回帖

yanbo1986: 感谢应助。 2013-01-21 19:14:08
EIS主要反映某一状态（包括平衡状态，和处于极化条件的状态）下的电极过程中的各步骤进行受到的阻力大小，侧重与体系终点状态的表征，而CV法则侧重动态过程的表征。电子得失个数可从CV法中得到，EIS可知道发生这个氧化还原反应的阻力大小。
赞一下 回复此楼
Themoreamanlearns,themoreheknowshisignorance!
10楼2013-01-21 17:03:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
