小木虫论坛-学术科研互动平台 » 化学化工区 » 电化学 » 电分析测试 » 交流阻抗谱如何求阻抗？电导率通过arrhenius公式如何求活化能？
131/2返回列表12下一页
查看: 5562  |  回复: 12
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

一统网络

银虫 (正式写手)

[求助] 交流阻抗谱如何求阻抗？电导率通过arrhenius公式如何求活化能？ 已有1人参与

1.交流阻抗谱如何求阻抗？我看到有些文章直接读取半圆和斜线的交点的横坐标当做阻抗的，也有说是半圆的延长线与横轴交点，也有说是斜线与横轴交点，还有就是用等效电路拟合，如何拟合？
2.得到电阻，转化为电导率后，如何通过arrhenius公式如何求活化能？看文献说是通过斜率求，但是有的人是ln δ~1/T作图，有的人是lg δ~1/T,有的是ln（ δT）~1000/T，还有的是lg（ δT）~1000/T，到底哪个是对的？得到的斜率就是活化能？还是怎么求的？
回复此楼

» 收录本帖的淘帖专辑推荐

交流阻抗技术 EIS测试

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2014-05-04 13:56:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

超分子小虫

金虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
一统网络: 金币+10, ★有帮助, 谢谢，希望能继续回答我的问题。 2014-05-05 13:09:57
一统网络: 金币+10, ★有帮助, 谢谢，希望能继续回答我的问题。 2014-05-05 22:18:00
等效电路拟合之后的电荷传递电阻就是阻抗值，拟合要看你的复平面图与bode图
赞一下(1人) 回复此楼
4楼2014-05-05 10:11:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ms629

至尊木虫 (著名写手)
引用回帖:
11楼: Originally posted by a670580021 at 2019-10-23 13:32:24
得到电阻，转化为电导率后，如何通过arrhenius公式如何求活化能？看文献说是通过斜率求，但是有的人是ln δ~1/T作图，有的人是lg δ~1/T,有的是ln（ δT）~1000/T，还有的是lg（ δT）~1000/T，到底哪个是对的？得到 ...

带1000的都可以，这个1000，应该是为了平衡Ea与Ｒ之间单位的，Ea为kJ/mol，R为J/(K mol)，origin作出图后，直线拟合，可以得出斜率，Ea=－１*斜率*R，R是气体常数

可参考J Power Sources 2015;286:258-63. DOI: 10.1016/j.jpowsour.2015.03.182
赞一下(1人) 回复此楼
12楼2021-02-01 20:43:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

一统网络

银虫 (正式写手)
有木有喔
回复此楼
2楼2014-05-04 17:32:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

王续龙aiying

至尊木虫 (职业作家)

小白一枚
坐等大牛回复
回复此楼
看破放下
3楼2014-05-04 18:09:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

一统网络

银虫 (正式写手)
引用回帖:
4楼: Originally posted by 超分子小虫 at 2014-05-05 10:11:05
等效电路拟合之后的电荷传递电阻就是阻抗值，拟合要看你的复平面图与bode图

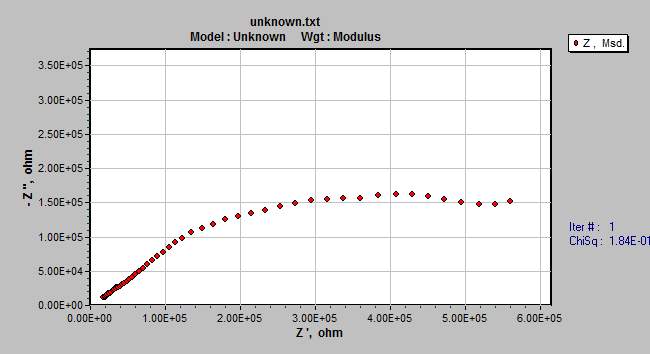

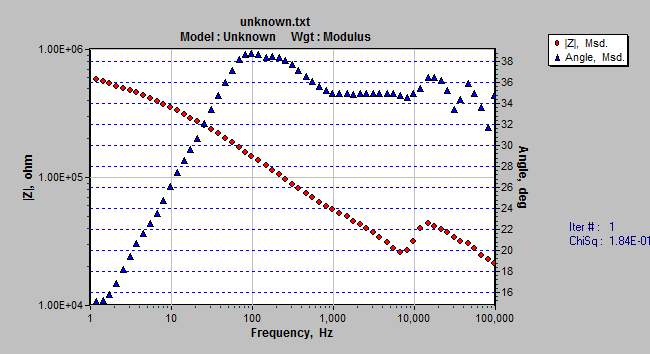

这是我的nyquist和bode图，应该用什么电路拟合呢？

交流阻抗谱如何求阻抗？电导率通过arrhenius公式如何求活化能？
交流阻抗谱如何求阻抗？电导率通过arrhenius公式如何求活化能？-1
赞一下 回复此楼
5楼2014-05-05 13:09:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

超分子小虫

金虫 (小有名气)
引用回帖:
5楼: Originally posted by 一统网络 at 2014-05-05 13:09:39
这是我的nyquist和bode图，应该用什么电路拟合呢？


...

看着和我做的防腐材料差不多。感觉你的高频区不是很稳啊，先试试 R（（RW）C）
赞一下 回复此楼
6楼2014-05-05 22:02:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

一统网络

银虫 (正式写手)
引用回帖:
6楼: Originally posted by 超分子小虫 at 2014-05-05 22:02:06
看着和我做的防腐材料差不多。感觉你的高频区不是很稳啊，先试试 R（（RW）C）...

在zsimpwin里没找到你说的这个电路啊
赞一下 回复此楼
7楼2014-05-05 22:16:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

超分子小虫

金虫 (小有名气)
引用回帖:
7楼: Originally posted by 一统网络 at 2014-05-05 22:16:50
在zsimpwin里没找到你说的这个电路啊...

我没用过电化学模拟软件，直接在电化学工作站里手动连得电路，根据自己的体系可以做一些尝试
赞一下 回复此楼
8楼2014-05-05 23:08:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

一统网络

银虫 (正式写手)
引用回帖:
8楼: Originally posted by 超分子小虫 at 2014-05-05 23:08:53
我没用过电化学模拟软件，直接在电化学工作站里手动连得电路，根据自己的体系可以做一些尝试...

那你知道第二个问题的答案吗？
赞一下 回复此楼
9楼2014-05-07 16:45:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

超分子小虫

金虫 (小有名气)
引用回帖:
9楼: Originally posted by 一统网络 at 2014-05-07 16:45:55
那你知道第二个问题的答案吗？...

不懂
回复此楼
10楼2014-05-07 17:11:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
