[求助] 如何从阻抗谱图中求出电阻？

文献说半圆的直径就是电极的电阻，这“半圆的直径”怎么求？是半圆部分与直线部分交汇点处的横坐标吗？
回复此楼

» 收录本帖的淘帖专辑推荐

材料热力学

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
尽人事，听天命。做一片快乐的云~~
1楼 2012-12-25 16:55:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

Jackcd12

至尊木虫 (知名作家)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
碎音坠: 金币+10, ★★★★★最佳答案, 非常感谢！ 2012-12-25 20:38:21
大体上是圆弧直接为5kOhm，具体的数值需要用软件拟合。
赞一下(1人) 回复此楼
Themoreamanlearns,themoreheknowshisignorance!
7楼2012-12-25 19:22:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

Jackcd12

至尊木虫 (知名作家)

【答案】应助回帖

感谢参与，应助指数 +1
“半圆的直径就是电极的电阻”这话太笼统而且是有条件的，不能简单一概而论。你最好把你的图贴出来看看具体分析就清楚得多。
赞一下 回复此楼
Themoreamanlearns,themoreheknowshisignorance!
2楼2012-12-25 17:01:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

碎音坠

木虫 (著名写手)

悠悠
引用回帖:
2楼: Originally posted by Jackcd12 at 2012-12-25 17:01:10
“半圆的直径就是电极的电阻”这话太笼统而且是有条件的，不能简单一概而论。你最好把你的图贴出来看看具体分析就清楚得多。

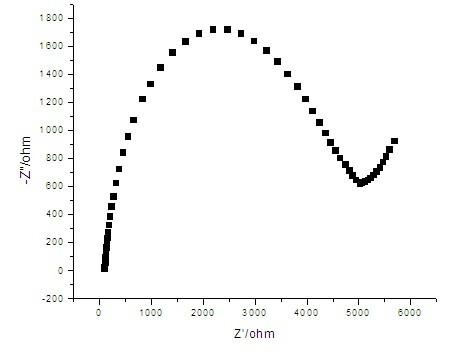

这是我做的是修饰电极的阻抗谱图，能分析下电阻值吗？

赞一下 回复此楼
尽人事，听天命。做一片快乐的云~~
3楼2012-12-25 17:35:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

碎音坠

木虫 (著名写手)

悠悠
我能确定的是“半圆的直径就是电极的电阻”这句话适用我的体系。
赞一下 回复此楼
尽人事，听天命。做一片快乐的云~~
4楼2012-12-25 17:39:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jackcd12

至尊木虫 (知名作家)

【答案】应助回帖

定性上，可以认为这个半圆的直径反映了电极过程中电子转移的阻抗大小。
不知你的目的，如果是考察电极修饰的话，最好将修饰前后的阻抗放在一个图上比较更有说服力。
赞一下 回复此楼
Themoreamanlearns,themoreheknowshisignorance!
5楼2012-12-25 18:13:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

碎音坠

木虫 (著名写手)

悠悠
引用回帖:
5楼: Originally posted by Jackcd12 at 2012-12-25 18:13:22
定性上，可以认为这个半圆的直径反映了电极过程中电子转移的阻抗大小。
不知你的目的，如果是考察电极修饰的话，最好将修饰前后的阻抗放在一个图上比较更有说服力。

感谢你的回答！
这只是我修饰的一个电极，我会叠加别的图的。
我就想知道这个图中电极的电阻值是5000欧吗？
赞一下 回复此楼
尽人事，听天命。做一片快乐的云~~
6楼2012-12-25 18:31:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhangf416

铁杆木虫 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
难道不需要用软件拟合吗？没有等效电路？
赞一下 回复此楼
8楼2012-12-25 19:37:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

碎音坠

木虫 (著名写手)

悠悠
引用回帖:
8楼: Originally posted by zhangf416 at 2012-12-25 19:37:34
难道不需要用软件拟合吗？没有等效电路？

求软件。。。
回复此楼
尽人事，听天命。做一片快乐的云~~
9楼2012-12-25 19:43:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

旧事小评

木虫 (正式写手)
ZView    软件名称，自己搜吧，很小的。
赞一下 回复此楼
我是新来滴。
10楼2012-12-25 22:13:50
