[求助] 求助啊~~交流阻抗谱如何作图呢？

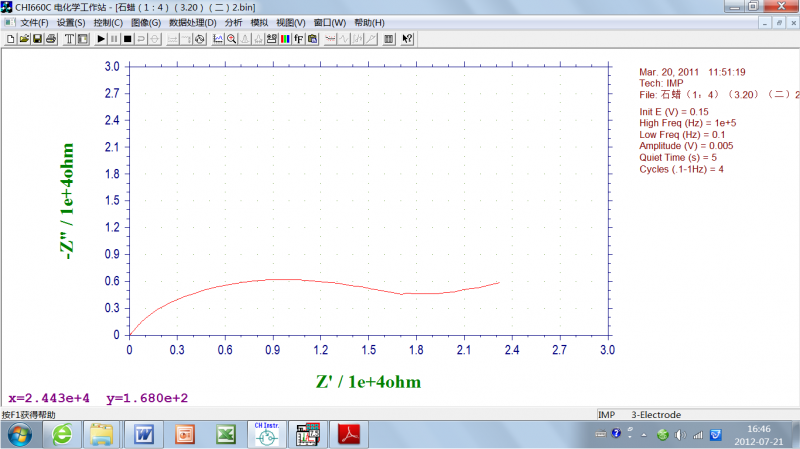

这是我用CHI660C做出来的交流阻抗原图

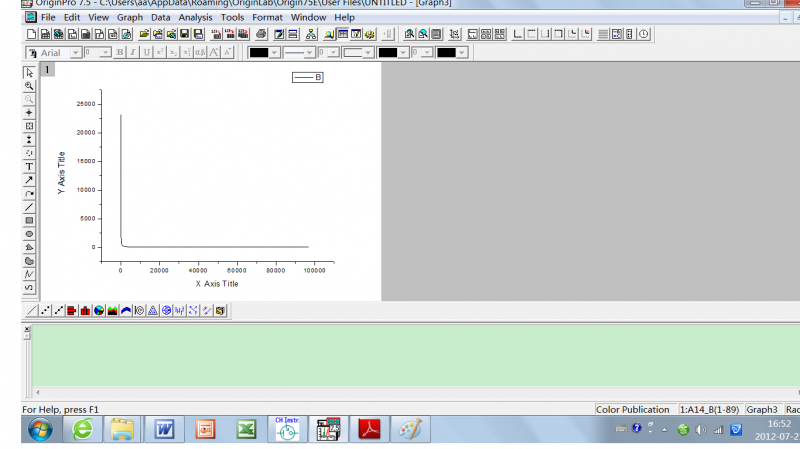

但转换成txt文件导入origin后作图，却成了下面的样子到底怎么回事啊？请高手指点，小女子不胜感激



[ Last edited by alwaysing on 2012-7-21 at 16:55 ]
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2012-07-21 16:54:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ltb0906

金虫 (正式写手)

【答案】应助回帖

★
感谢参与，应助指数 +1
seagrove: 金币+1, 感谢应助交流 2012-07-22 09:04:12
第二列好和第三列的负数作图即可！
赞一下 回复此楼
2楼2012-07-21 17:29:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

匿名

本帖仅楼主可见
赞一下
3楼2012-07-21 18:41:46
已阅   申请ECEPI   回复此楼   编辑   查看我的主页

胡春香love

金虫 (小有名气)

【答案】应助回帖

★
感谢参与，应助指数 +1
seagrove: 金币+1, 感谢应助交流 2012-07-22 09:04:27
把第三列变成正数，第二列变为X坐标，就可以了
赞一下 回复此楼
4楼2012-07-21 19:59:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

axeleo

铁杆木虫 (正式写手)

【答案】应助回帖

★
感谢参与，应助指数 +1
seagrove: 金币+1, 感谢应在交流 2012-07-22 09:04:44
首先导出的时候text file format要选上3 column impedance的选项，导出的数据应该有三列，第一列是频率，第二列是实部，第三列是虚部，用第二列和第三列作图即可
赞一下 回复此楼
共同交流，共同成长
5楼2012-07-21 20:07:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Tony-Yang

金虫 (正式写手)

就叫我雷锋吧

【答案】应助回帖

★
感谢参与，应助指数 +1
seagrove: 金币+1, 鼓励新虫多多应助交流 2012-07-22 09:05:08
改正值很简单，如果我没记错的话，X轴取Z’，Y取Z”值，但是Y轴的数据是负的，ORIGIN中BOOK 全选Y轴数据，右键选set column values 然后出现对话框 输入-col(b) 点OK即可
赞一下 回复此楼
美其名曰：搞科研的
6楼2012-07-21 22:53:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

alwaysing

新虫 (初入文坛)
seagrove: 若想与帖子内某些虫友交流，请选用帖子右下角“引用回复”按钮 2012-07-22 09:05:46
以前没作过这种图，还是没有搞定啊，从660C导出的txt文件有5列数据，但是导入origin后就剩下第一列和第二列了，怎么办呢？基础较差，不要见笑哦！感谢各位虫友的热心帮助，
赞一下 回复此楼
7楼2012-07-21 23:33:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Tony-Yang

金虫 (正式写手)

就叫我雷锋吧

【答案】应助回帖

一般做Origin的数据是用EXCEL处理的，TXT毕竟是文本，是不能分行分列的，像交流阻抗的数据，你就必须用EXCEL把Z'和Z”分开，用EXCEL导出TXT中的数据，当然还得改一些设置，比如选分隔符号，再把逗号好空格都选上，最后打开的是分了列的计算式，注意是计算式，但是粘贴到ORIGIN中就成数字了
赞一下 回复此楼
美其名曰：搞科研的
8楼2012-07-22 09:49:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

TELONT

金虫 (小有名气)
excel使用是硬伤
赞一下 回复此楼
9楼2012-07-22 10:31:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xinloveli

铜虫 (初入文坛)

【答案】应助回帖

感谢参与，应助指数 +1
第二列做为X轴，第三列的负数做Y轴就行了
赞一下 回复此楼
10楼2012-07-23 09:20:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
