[交流] 小白请教交流阻抗图

本人做了些隔膜，并做了交流阻抗测试结果如图1-5.测试装置为中间一层隔膜，两边电解液相同，两根铂网电极。起始电压为开路电压，0附近。扰动电压5mV，频率100000——0.1Hz.

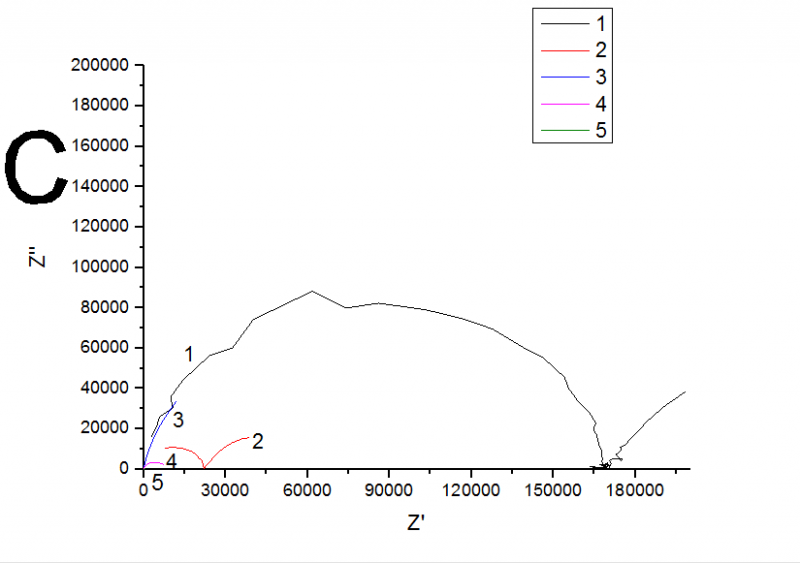

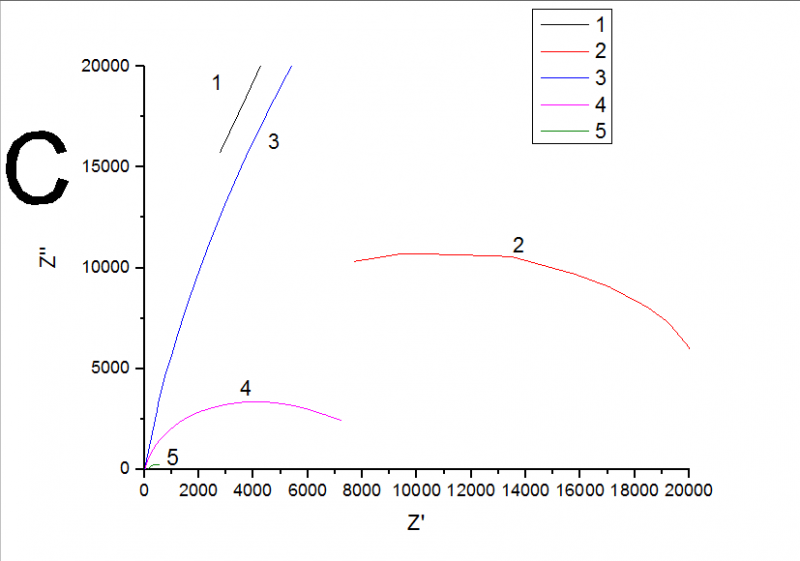

图1，2为自制3层膜在不同电解液下的测试结果，图3-5为商业Nafion膜在不同电解液下结果,图6,7是用origin用1-5的数据做的图。本人交流阻抗小白，想知道：
1、各图每段的含义（尤其是哪段是隔膜+电解液的电阻）；
2、出现这种结果的原因。谢谢
小白请教交流阻抗图

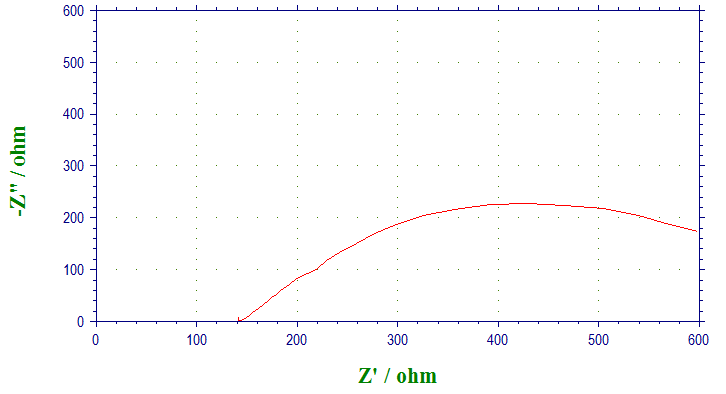

小白请教交流阻抗图-1

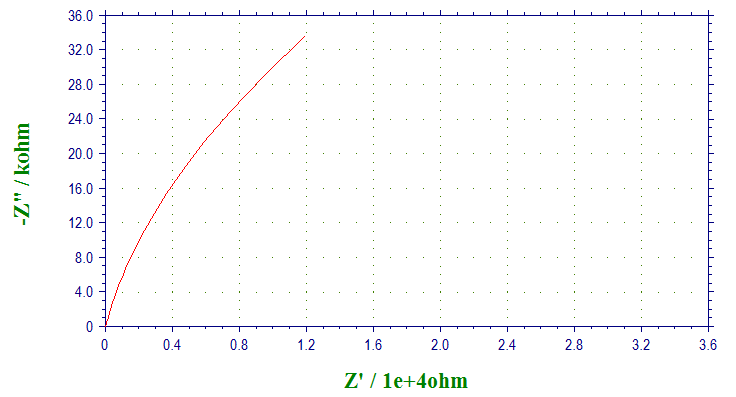

小白请教交流阻抗图-2


小白请教交流阻抗图-3


小白请教交流阻抗图-4
小白请教交流阻抗图-5


小白请教交流阻抗图-6

[ Last edited by 23读幽然心境 on 2014-1-15 at 09:48 ]
回复此楼

» 收录本帖的淘帖专辑推荐

凝胶电解质

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:

» 抢金币啦！回帖就可以得到:

查看全部散金贴
1楼 2014-01-14 17:20:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

青青OH

金虫 (小有名气)
★ ★ ★ ★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
23读幽然心境: 金币+1 2014-01-15 09:45:06
23读幽然心境: 金币+1 2014-01-15 15:11:47
23读幽然心境: 金币+2 2014-01-15 15:11:54
我也是小白，没弄明白EIS，只会大概估算一下电阻。不过你这图好像有点奇怪？是什么仪器测的啊
赞一下 回复此楼
2楼2014-01-14 18:40:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

23读幽然心境

银虫 (正式写手)
引用回帖:
2楼: Originally posted by 青青OH at 2014-01-14 18:40:15
我也是小白，没弄明白EIS，只会大概估算一下电阻。不过你这图好像有点奇怪？是什么仪器测的啊

上海华晨CHI660C
赞一下 回复此楼
3楼2014-01-14 20:23:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

langzhizhou

版主 (职业作家)
★ ★ ★ ★ ★ ★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
23读幽然心境: 金币+2 2014-01-15 14:53:35
23读幽然心境: 金币+4 2014-01-15 15:12:19
LZ你的阻抗测试频率是多少？几个图都是一样的吗？
另外你这几个图的横坐标做成一样的，不要用乘积，方便直观的比较
ＥＩＳ测试的是电极与电极之间的，在电解液中的电化学反应情况；
包括界面和阻抗
图１,２前面的半圆代表一个界面，后面的斜线应该是扩散部分
而图３,４,５只看半个半圆出现，大概是阻抗小一些，不知道ＬＺ的测试频率是多少，无法完全判断
赞一下 回复此楼
4楼2014-01-14 22:41:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

23读幽然心境

银虫 (正式写手)
引用回帖:
4楼: Originally posted by langzhizhou at 2014-01-14 22:41:47
LZ你的阻抗测试频率是多少？几个图都是一样的吗？
另外你这几个图的横坐标做成一样的，不要用乘积，方便直观的比较
ＥＩＳ测试的是电极与电极之间的，在电解液中的电化学反应情况；
包括界面和阻抗
图１,２前面 ...

您好，频率100000——0.1Hz，我把1-5坐在了一个图中，在图6,7中可以看到。
赞一下 回复此楼
5楼2014-01-15 09:49:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

LENGTAO520

金虫 (正式写手)
★ ★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
23读幽然心境: 金币+1 2014-01-15 14:55:28
23读幽然心境: 金币+1 2014-01-15 15:12:40
你的阻抗图好奇怪啊 还有你做阻抗谱处理数据的时候不要用曲线，直接用原来得点就行，你是用oringe做的图吗 你变成曲线之后，就不好观察曲线的走势和差异了 另外 测定阻抗的条件你控制好了吗 测之前电极有没有活化 参数的设定 这些都是问题啊 我是做传感器的 可以交流一下 最近我也在做这个东西
赞一下 回复此楼
6楼2014-01-15 10:35:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

23读幽然心境

银虫 (正式写手)
引用回帖:
6楼: Originally posted by LENGTAO520 at 2014-01-15 10:35:43
你的阻抗图好奇怪啊 还有你做阻抗谱处理数据的时候不要用曲线，直接用原来得点就行，你是用oringe做的图吗 你变成曲线之后，就不好观察曲线的走势和差异了 另外 测定阻抗的条件你控制好了吗 测之前电极有没有活化 参 ...

铂网电极需要活化吗？我一般都是放在电解液中5-10分钟再测
赞一下 回复此楼
7楼2014-01-15 14:55:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dreamerju

金虫 (小有名气)
★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
23读幽然心境: 金币+10, 谢谢，有用 2014-03-07 21:22:41
给你一篇文献，你好好看看。EIs基本上就懂了~
赞一下 回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : 锂离子电池的电化学阻抗谱分析.pdf
    • 2014-01-15 20:53:55, 664.89 K
8楼2014-01-15 20:54:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

LENGTAO520

金虫 (正式写手)
★ ★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
23读幽然心境: 金币+2 2014-01-20 15:56:12
引用回帖:
7楼: Originally posted by 23读幽然心境 at 2014-01-15 14:55:22
铂网电极需要活化吗？我一般都是放在电解液中5-10分钟再测...

都需要活化的应该
赞一下 回复此楼
9楼2014-01-17 13:48:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
简单回复
23读幽然心境10楼
2020-05-10 22:15   回复
引用回帖:
8楼: Originally posted by dreamerju at 2014-01-15 20:54:08 给你一篇文献，你好好看看。EIs基本上就懂了~

发自小木虫Android客户端
