[求助] 交流阻抗谱拟合问题啊，真心求啊！！

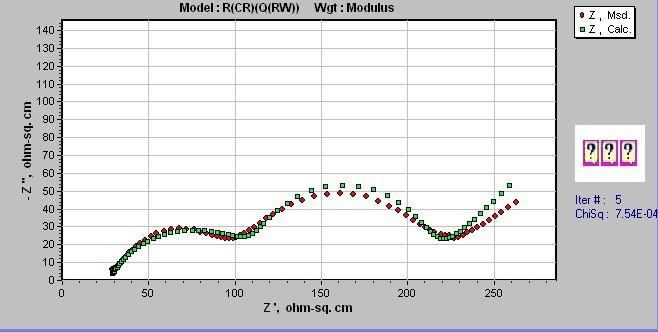

本人小硕一枚，第一次接触阻抗拟合啊，教程也看了啊，还是不太确定该用哪个拟合电路啊，用的电化学工作站chi660c测试扣电半电池阻抗谱啊，用Zsimpwin拟合的啊，有几个等效电路不好确定啊，怎么判断拟合电路很符合啊，新人一个，思路很乱啊，贴图一张，高手看下这个拟合电路可以吗，金币实在有限啊，不要嫌少啊！

回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2013-04-16 18:19:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jackcd12

至尊木虫 (知名作家)

【答案】应助回帖

感谢参与，应助指数 +1
主要是看拟合结果的误差大小，不是看曲线重合的程度。一般拟合误差<10%是可以接受的，如果你更小的，当然很好。
赞一下 回复此楼
Themoreamanlearns,themoreheknowshisignorance!
2楼2013-04-16 20:47:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

llshining

铜虫 (小有名气)
引用回帖:
2楼: Originally posted by Jackcd12 at 2013-04-16 20:47:43
主要是看拟合结果的误差大小，不是看曲线重合的程度。一般拟合误差<10%是可以接受的，如果你更小的，当然很好。

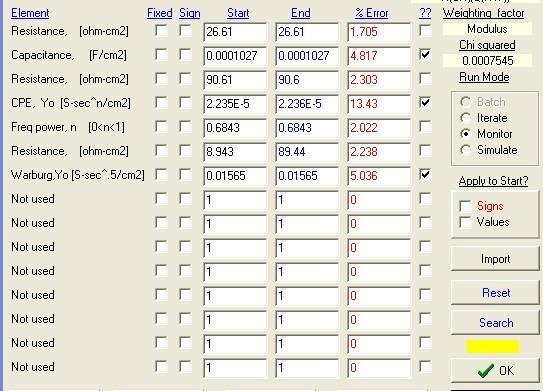

这是我拟合后误差结果，CPE这项的是不是太大了？试了好几个电路，误差项里总是有一个超过10%啊。。。。
Ps弱问另问题：图片里的Start 栏看教程说可以改，这个原则是什么啊？具体的R数值什么的是看Start栏还是end啊？极片面积修正后具体有啥影响啊
问题小白，见笑见笑了。。。。

赞一下 回复此楼
3楼2013-04-17 10:10:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jackcd12

至尊木虫 (知名作家)

【答案】应助回帖

这个拟合结果基本上算可以，但你还可以尝试将R(CR)(Q(RW))中的C，换成Q，或将Q换成C试一试，看看结果如何。
Start的数值是拟合开始时，系统给定的初始尝试数值，这个数值可以指定，但如果是自动拟合的话，即使修改也没有太大的作用。
阻抗的大小，一般是按电极面积为1cm2时的阻抗来比较大小的，因此，最后的结果都需要根据实际的电极面积大小归一化为1cm2下的阻抗大小，但这个归一化处理对拟合么有影响。
赞一下 回复此楼
Themoreamanlearns,themoreheknowshisignorance!
4楼2013-04-17 10:21:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

llshining

铜虫 (小有名气)
引用回帖:
4楼: Originally posted by Jackcd12 at 2013-04-17 10:21:32
这个拟合结果基本上算可以，但你还可以尝试将R(CR)(Q(RW))中的C，换成Q，或将Q换成C试一试，看看结果如何。
Start的数值是拟合开始时，系统给定的初始尝试数值，这个数值可以指定，但如果是自动拟合的话，即使修改 ...

问题真心多。。。。。不要嫌我烦呐

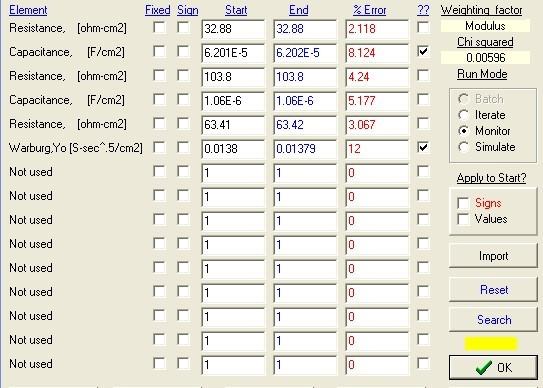

我换成R(CR)(C(RW))后拟合的曲线重合度不如R(CR)(Q(RW))，误差图如下，大侠觉得哪个拟合电路更好些啊

赞一下 回复此楼
5楼2013-04-17 11:46:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jackcd12

至尊木虫 (知名作家)

【答案】应助回帖

★ ★ ★ ★ ★
llshining: 金币+5, ★★★很有帮助, 谢谢大侠！！ 2013-04-22 09:33:52
你这种阻抗谱有两类等效电路可以试：两个并联后的串联；两个并联（大并联套小并联）。
此外，将C和Q同时或各出现的情况，都需要试。
你现在的R(CR)(C(RW))个格式是两个并联后的串联，在这个电路中，还有R(QR)(Q(RW))和 R(QR(C(RW))没有试。
另外的模式：并联套并联的：R(QR(Q(RW)); R(QR(C(RW))
赞一下(1人) 回复此楼
Themoreamanlearns,themoreheknowshisignorance!
6楼2013-04-17 12:06:39
