[求助] 请帮忙看一个TEM选区衍射花样，谢谢！ 已有4人参与

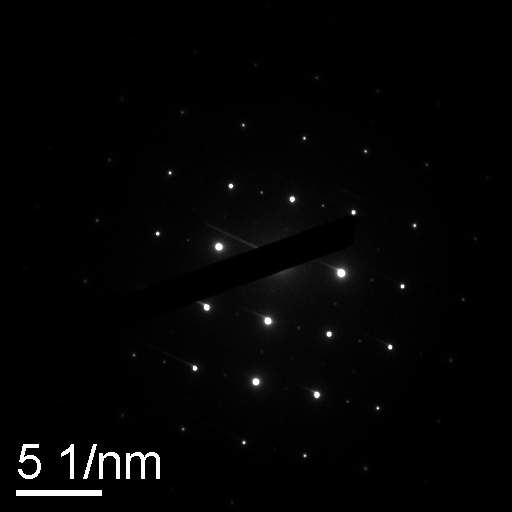

如下图，edx结果成分为
O         40.54
Cu        29.98
Bi         22.34
，请问这个衍射花样是单晶吗?  图里似乎有两组花样，一组是较大的衍射点，还有一组是比较细的衍射点。

请帮忙看一个TEM选区衍射花样，谢谢！
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
永远焦灼永远求索
1楼 2015-06-22 16:56:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gxytju2008

专家顾问 (文坛精英)

【答案】应助回帖

感谢参与，应助指数 +1
不知道样品多厚，是不是可能二次衍射一类的
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

movhead
2楼2015-06-22 20:37:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

chaserjun

木虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
先查一下你这种材料的结构，根据结构消光和你查的晶格参数确定是不是消光点再次出现了。再次出现了就可能是二次衍射了。
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

movhead
坚定自己的目标，不害怕不畏惧。
3楼2015-06-23 10:19:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

movhead

银虫 (初入文坛)
送红花一朵
引用回帖:
3楼: Originally posted by chaserjun at 2015-06-23 10:19:55
先查一下你这种材料的结构，根据结构消光和你查的晶格参数确定是不是消光点再次出现了。再次出现了就可能是二次衍射了。

谢谢你的回答！

我的样品不是合成的材料，是天然的样品，泥土里的天然矿物颗粒，根据这个成分（Cu，Bi，O），我推测这个颗粒里面有两种矿物，比如说Cu和Bi的氧化物或氢氧化物，如果是这样，有没有可能我图中的一组衍射是其中一个单晶的衍射花样，另一组是另一个单晶的花样？
赞一下 回复此楼
永远焦灼永远求索
4楼2015-06-23 16:33:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

movhead

银虫 (初入文坛)
送红花一朵
引用回帖:
2楼: Originally posted by gxytju2008 at 2015-06-22 20:37:58
不知道样品多厚，是不是可能二次衍射一类的

因为样品是天然泥土中的颗粒，难以知道厚度
赞一下 回复此楼
永远焦灼永远求索
5楼2015-06-23 16:35:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gxytju2008

专家顾问 (文坛精英)

【答案】应助回帖

有可能，但是在你目前数据无法得到是哪种情况的结论的感觉
赞一下 回复此楼
6楼2015-06-23 18:00:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

风之梦

木虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
也可能是超结构，结合XRD分析吧
赞一下 回复此楼
7楼2015-06-24 23:59:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

chaserjun

木虫 (小有名气)
引用回帖:
4楼: Originally posted by movhead at 2015-06-23 16:33:26
谢谢你的回答！

我的样品不是合成的材料，是天然的样品，泥土里的天然矿物颗粒，根据这个成分（Cu，Bi，O），我推测这个颗粒里面有两种矿物，比如说Cu和Bi的氧化物或氢氧化物，如果是这样，有没有可能我图中的 ...

有可能，我们这边的做法是把这两种物质的结构和参数都找到，然后标出两套平行四边形，分别将参数带进去，符合就是了。这是我们这边的做法，你可以参考一下。
赞一下 回复此楼
坚定自己的目标，不害怕不畏惧。
8楼2015-06-28 07:42:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

褪色的烫金字

金虫 (小有名气)

【答案】应助回帖

引用回帖:
2楼: Originally posted by gxytju2008 at 2015-06-22 20:37:58
不知道样品多厚，是不是可能二次衍射一类的

double diffraction应该是出现在一个斑点的附近而不是二分之一的位置吧，这种可能是superlattice，应该是翻作超点阵吧..就是成分敏感的衍射点，弱衍射斑应该是单质结构中的消光位置

发自小木虫IOS客户端
赞一下 回复此楼
delta = C
9楼2015-09-19 00:39:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
