[求助] 菜鸟求帮忙分析TEM图和对应的衍射花样图 已有1人参与

第一次做TEM,照了图不知道怎么分析。能不能从这图上得出是什么物质，怎么在同一种TEM图上确定有不同的物质存在？因为目前我想要的数据是想证明A组中只要一种物质，B组中有两种物质，求大神帮忙解答 ，谢谢

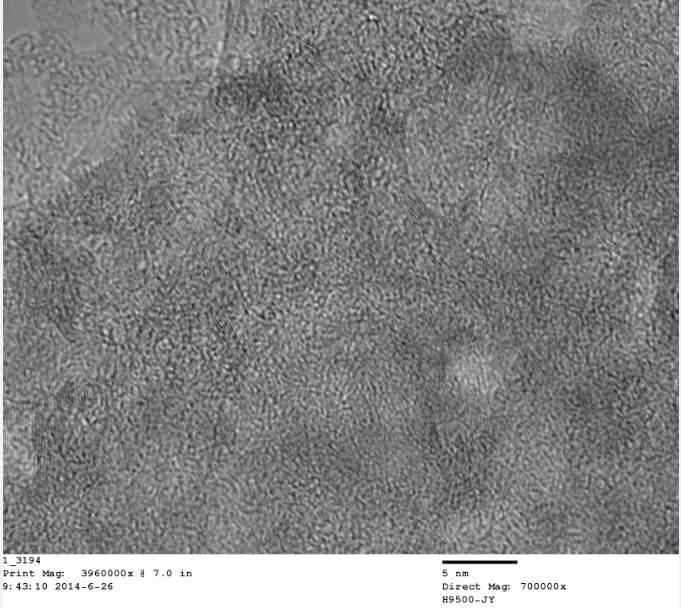

菜鸟求帮忙分析TEM图和对应的衍射花样图

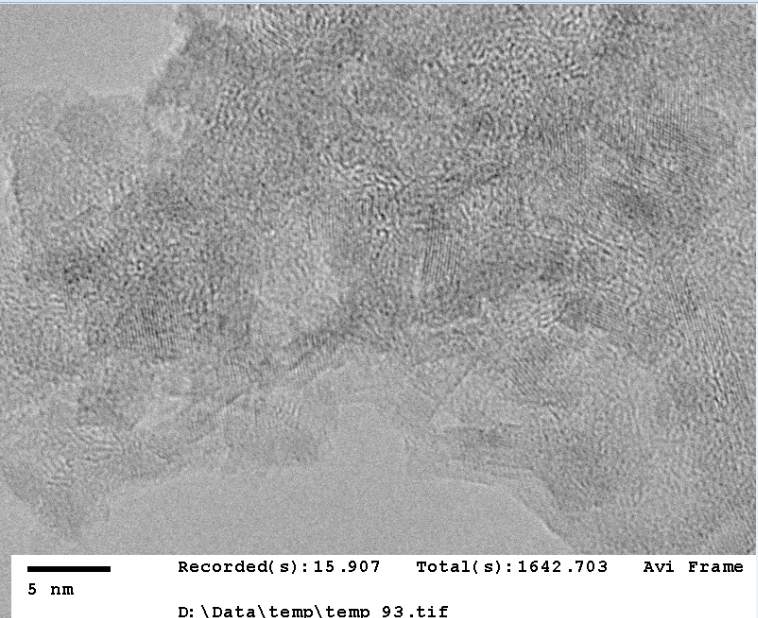

菜鸟求帮忙分析TEM图和对应的衍射花样图-1

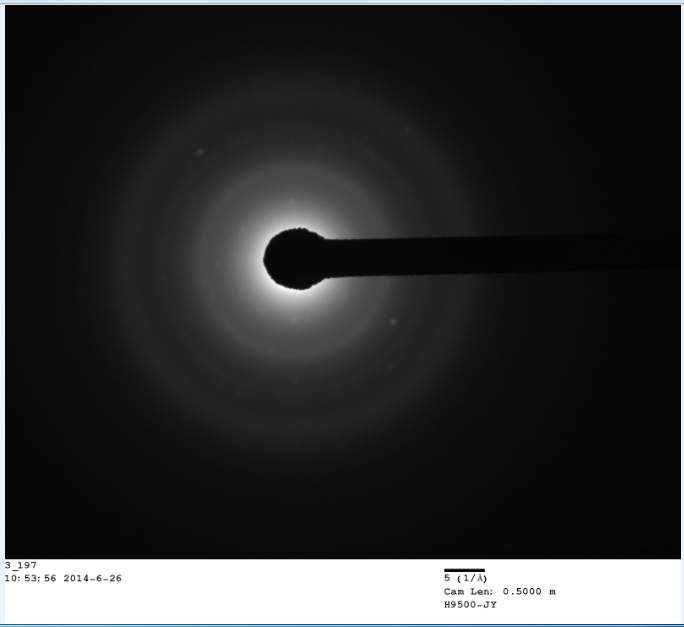

菜鸟求帮忙分析TEM图和对应的衍射花样图-2

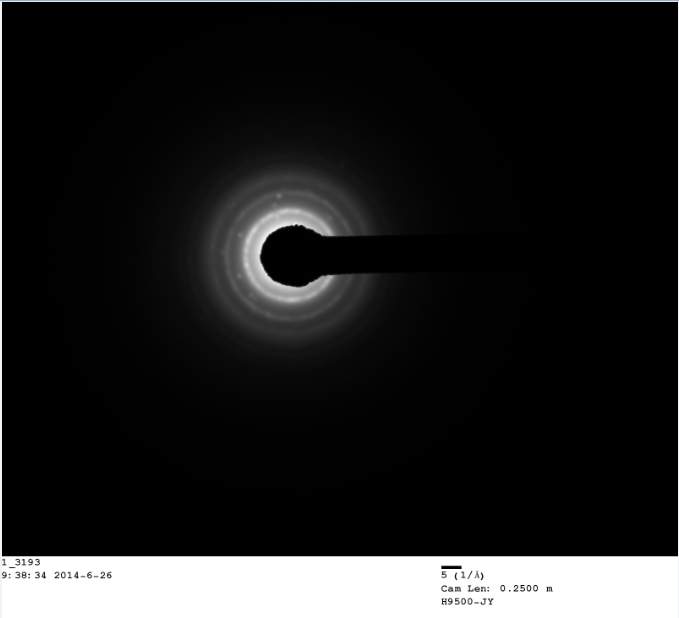

菜鸟求帮忙分析TEM图和对应的衍射花样图-3
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2014-06-30 15:05:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gxytju2008

专家顾问 (文坛精英)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
xiaoyang小样: 金币+5, ★★★很有帮助 2014-07-02 11:16:47
无法证明。。你这两种东西有啥区别么，元素不同物质不同晶型不同还是啥的，光看高分辨看不出来有不同的，另外你这个好薄啊，衬度很差，建议有可能的话可以用低点加速电压的，200kV试试
赞一下 回复此楼
2楼2014-06-30 16:14:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xiaoyang小样

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by gxytju2008 at 2014-06-30 16:14:36
无法证明。。你这两种东西有啥区别么，元素不同物质不同晶型不同还是啥的，光看高分辨看不出来有不同的，另外你这个好薄啊，衬度很差，建议有可能的话可以用低点加速电压的，200kV试试

谢谢回复，因为我的东西有磁性，很多仪器都用不了，A中有CO C  B中有CO C  O   ，希望能得到A中只有氧化钴 B中有氧化钴和碳化钴
赞一下 回复此楼
3楼2014-06-30 16:36:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gxytju2008

专家顾问 (文坛精英)
引用回帖:
3楼: Originally posted by xiaoyang小样 at 2014-06-30 16:36:22
谢谢回复，因为我的东西有磁性，很多仪器都用不了，A中有CO C  B中有CO C  O   ，希望能得到A中只有氧化钴 B中有氧化钴和碳化钴...

不太容易，C和碳膜区分不太容易，不过可以eds 或者EELS mapping试试，如果不行就买非碳膜的支持膜试试可以
赞一下 回复此楼
4楼2014-06-30 16:47:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xiaoyang小样

新虫 (初入文坛)
引用回帖:
4楼: Originally posted by gxytju2008 at 2014-06-30 16:47:39
不太容易，C和碳膜区分不太容易，不过可以eds 或者EELS mapping试试，如果不行就买非碳膜的支持膜试试可以...

是因为碳膜导致衬度差么  那可以换成钼网吗
赞一下 回复此楼
5楼2014-06-30 16:52:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gxytju2008

专家顾问 (文坛精英)
引用回帖:
5楼: Originally posted by xiaoyang小样 at 2014-06-30 16:52:51
是因为碳膜导致衬度差么  那可以换成钼网吗...

碳膜，和啥网没关系，是网子上面的膜，我知道SPI啥的貌似有二氧化硅啥的膜的，不过没买过
赞一下 回复此楼
6楼2014-06-30 16:58:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xiaoyang小样

新虫 (初入文坛)
引用回帖:
4楼: Originally posted by gxytju2008 at 2014-06-30 16:47:39
不太容易，C和碳膜区分不太容易，不过可以eds 或者EELS mapping试试，如果不行就买非碳膜的支持膜试试可以...

求问一下，我这个衍射图怎么标定，我看论坛上有说CCD相机拍的话，直接取半径的倒数就是d值了
可是根据公式d=Lλ/R     根据图上的标尺，加上量出来R=5(1/λ),那么算起来的d值会包含λ的平方啊，不懂  是我标尺的意思理解错误了么  去老师帮忙解答 谢谢
赞一下 回复此楼
7楼2014-07-02 11:16:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gxytju2008

专家顾问 (文坛精英)
引用回帖:
7楼: Originally posted by xiaoyang小样 at 2014-07-02 11:16:02
求问一下，我这个衍射图怎么标定，我看论坛上有说CCD相机拍的话，直接取半径的倒数就是d值了
可是根据公式d=Lλ/R     根据图上的标尺，加上量出来R=5(1/λ),那么算起来的d值会包含λ的平方啊，不懂  是我标尺的意 ...

衍射图如果是DM3文件的话相机常数都是自动转换的，量出来取倒数就是正空间的数值
赞一下 回复此楼
8楼2014-07-02 15:13:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xiaoyang小样

新虫 (初入文坛)
引用回帖:
8楼: Originally posted by gxytju2008 at 2014-07-02 15:13:49
衍射图如果是DM3文件的话相机常数都是自动转换的，量出来取倒数就是正空间的数值...

不是DM3文件，是TIF文件，怎么处理啊？
赞一下 回复此楼
9楼2014-07-02 20:47:00
