[求助] 请教我的一个TiO2 TEM衍射环的解释，有图片

我的二氧化钛是150度干燥的，晶格间距0.36nm左右。
想请教下，我这个能不能确定有锐钛矿。只有一个衍射环是什么意思呢？是只有101晶面吗？而且这个环很弱，只有两点比较强。我看很多文献里都是好几个环。
TEM不是很懂，求解答

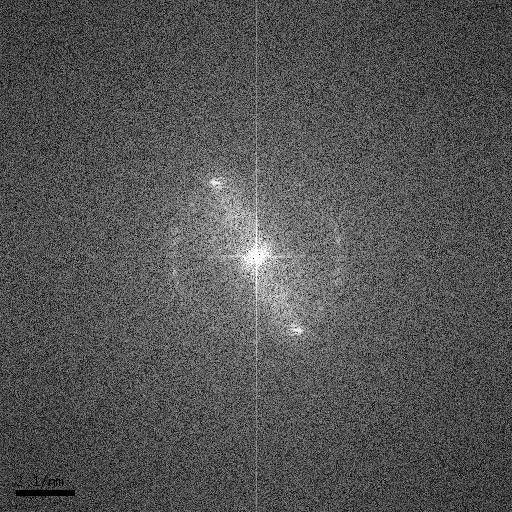

请教我的一个TiO2 TEM衍射环的解释，有图片
FFT of A1-.4.jpg
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2013-07-06 01:19:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lqingh506

铁杆木虫 (知名作家)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
liuyuxi: 金币+8, ★★★很有帮助, 谢谢 2013-07-14 15:23:31
楼主这个应该是傅里叶变换出来的吧，最好去做一个SAED更能说明问题，仅供参考，祝好！
赞一下 回复此楼
2楼2013-07-06 08:15:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gxytju2008

专家顾问 (文坛精英)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
kunpeng1782: 专家考核, 谢谢您的解答 2013-07-06 15:45:39
liuyuxi: 金币+8, ★★★很有帮助, 谢谢 2013-07-14 15:23:43
强度不太好，FFT本身分辨力就比较差的，建议还是直接电子衍射吧，不同位置小范围多试试

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼
3楼2013-07-06 13:28:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jeffrylee

捐助贵宾 (职业作家)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
liuyuxi: 金币+8, ★★★★★最佳答案, 谢谢 2013-07-14 15:23:54
就FFT图像给出的信息，你可以量取环的直径，对其半径求倒数换算出对应的晶面间距，看对应着TiO2两种类型里的哪个晶面。形成了环，说明TiO2纳米颗粒的取向较多，所以组成了环，而其中有一对点比较亮，说明这对点对应取向的颗粒有分布优势，大概如此。
赞一下(1人) 回复此楼
4楼2013-07-08 09:38:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xiejf

专家顾问 (文学泰斗)

麦麦爸爸爱小牛

【答案】应助回帖

★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
liuyuxi: 金币+6, ★有帮助, 谢谢 2013-07-14 15:24:03
直接量HRTEM像指标不了么？
赞一下 回复此楼
麦麦爸爸爱小牛
5楼2013-07-08 13:02:06
