| 查看: 1105 | 回复: 4 | ||
[求助]
我做的TiB2/Cu复合材料，求大神帮忙分析一下衍射斑点 已有2人参与
|

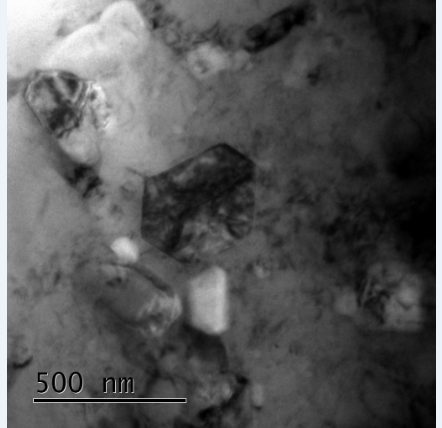

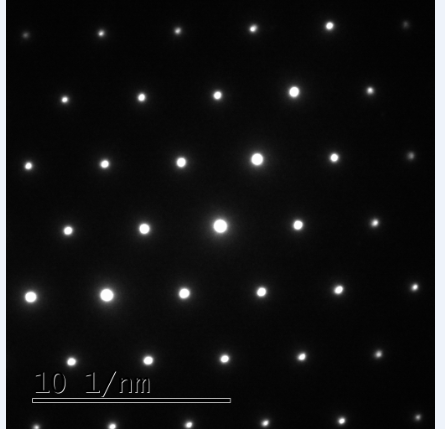

请问图中的六边形颗粒是TiB2吗? FTCVE`HI38}DC{I6)$FDCHG.png  5~`YHLH2)68WSSLI_CK]1AR.png |
回复此楼» 本帖附件资源列表
-
欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com - 附件 1 : 1-0002.dm3
- 附件 2 : 1-0003.dm3
2015-06-04 17:38:01, 16.58 M
2015-06-04 17:38:28, 16.58 M
» 猜你喜欢
售SCI一区文章，我:8.O.55.1.O.54,科目齐全,可伽急
已经有8人回复
-
售SCI一区文章，我:8O5.5.1.O5.4,科目全,可伽急
已经有8人回复
-
售SCI一区T0P文章，我:8.O55.1.O.54,科目全,可十急
已经有8人回复
-
售SCI一区文章，我:8.O.55.1.O.54,科目齐全,可伽急
已经有6人回复
-
售SCI文章，我:8O5.5.1.O.54,科目齐全,可+急
已经有6人回复
-
售SCI文章，我:8O5.5.1.O.54,科目齐全,可+急
已经有15人回复
-
售SCI一区文章，我:8.O.55.1.O.54,科目齐全,可伽急
已经有14人回复
-
售SCI一区T0P文章，我:8.O.55.1.O.54,科目齐全,可+急
已经有3人回复
-
售SCI一区T0P文章，我:8.O.55.1.O54,科目全,可伽急
已经有7人回复
-
售一区SCI文章T0P，我:8O.551.O54,科目全,可十急
已经有8人回复
» 本主题相关商家推荐: (我也要在这里推广)
» 本主题相关价值贴推荐，对您同样有帮助:
- 求大神帮我标定一下这个电子衍射谱呀
已经有5人回复
- 一种能稳定在碳布上长ZnO纳米线的方法
已经有9人回复
- 急求TEM电子衍射斑点图片处理！~
已经有22人回复
- 请问我做出的是是石墨烯吗，为什么可以看到层数，但是TEM的SAD得不到石墨烯的衍射结果
已经有10人回复
- 图中有几套衍射斑点？
已经有5人回复
- TEM图片中金属的颜色比较深的原因,在线等！
已经有5人回复
- 纳米晶体的电子衍射图是怎么看的？
已经有14人回复
- 选区电子衍射斑点不是立方晶系和密排六方晶系的怎么分析得出结构和物相
已经有11人回复
- 选区电子衍射（SAED）花样解析
已经有20人回复
- 【SAED】多晶选区电子衍射环上的亮点是什么呀？
已经有16人回复
- 谁能帮我看看这幅衍射斑点图我该如何标定！
已经有10人回复
- TEM暗场像 衍射斑点
已经有6人回复
- 帮忙分析一个HR-TEM图！
已经有11人回复
- 透射电镜TEM的衍射斑点
已经有11人回复
- 析出相衍射斑点如何标定
已经有6人回复
- 求高手镁合金透射电镜衍射斑点标定，确定孪晶关系
已经有33人回复
- 求助啊：选区衍射那些斑点怎么分析啊？
已经有6人回复
- 【请教】TEM 中衍射斑点的标定
已经有9人回复
- 【讨论】马氏体的衍射斑都有那些类型的呢？
已经有17人回复
- 【求助】为什么电子衍射最亮的斑点不是XRD衍射的最强峰
已经有14人回复
 |
2楼2015-06-05 14:43:37
temidea
木虫 (初入文坛)
- 应助: 0 (幼儿园)
- 金币: 3749.3
- 红花: 182
- 帖子: 30
- 在线: 233.9小时
- 虫号: 3870383
- 注册: 2015-05-14
- 性别: GG
- 专业: 金属材料的微观结构
【答案】应助回帖
|
http://pan.baidu.com/s/1loOnc TiB2点阵参数： a=0.3030nm b=0.3030nm c=0.3229nm α=90deg. β=90deg. γ=120deg. 该物相的 晶面指数：-1 0 0 + 0 1 0 ＝ -1 1 0 晶面间距：0.2624057 0.2624057 0.2624057 晶面夹角：<R1,R2>=120deg. <R2,R3>=60deg. <R1,R3>=60deg. 而图片测量计算得到的晶面间距为 d1=0.2575920nm d2=0.2610699nm d3=0.2599489nm <R1,R2>=120.5384deg. <R2,R3>=60.4305deg. <R1,R3>=60.1079deg. 所以相当吻合，标定TiB2是对的。 |
3楼2015-06-17 23:31:44
mrcheng
木虫 (正式写手)
- 应助: 4 (幼儿园)
- 金币: 3139.3
- 红花: 2
- 帖子: 806
- 在线: 134.1小时
- 虫号: 2551814
- 注册: 2013-07-18
- 性别: GG
- 专业: 无机化学
4楼2015-06-18 14:35:35
temidea
木虫 (初入文坛)
- 应助: 0 (幼儿园)
- 金币: 3749.3
- 红花: 182
- 帖子: 30
- 在线: 233.9小时
- 虫号: 3870383
- 注册: 2015-05-14
- 性别: GG
- 专业: 金属材料的微观结构
5楼2015-06-19 00:04:03
