fengyanfengy木虫 (职业作家)
|
[求助]

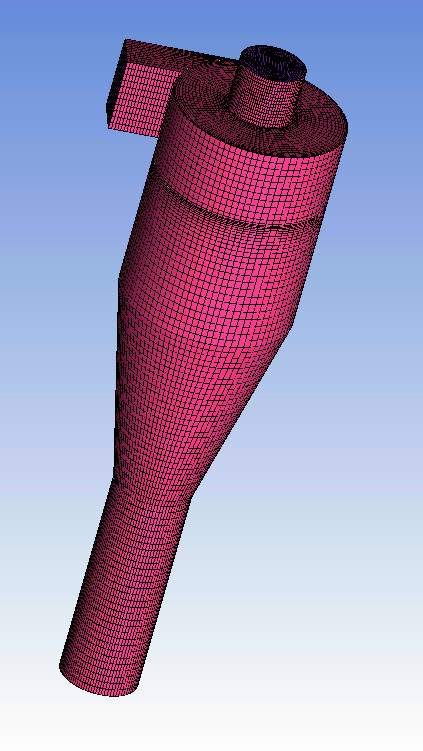

旋风分离器ICEM网格导入fluent中出错，应该如何修改 已有3人参与
|
|
|
导入fluent中，会出现如下的信息 > Reading "K:\Feng\cyclone\fluent2.msh"... 342720 nodes. 1056 hexahedral cells, zone 18. 332966 hexahedral cells, zone 19. 2024 quadrilateral interior faces, zone 20. 989318 quadrilateral interior faces, zone 21. 14449 quadrilateral wall faces, zone 22. 1448 quadrilateral pressure-outlet faces, zone 23. 143 quadrilateral velocity-inlet faces, zone 24. 3208 quadrilateral wall faces, zone 25. Building... mesh Note: Separating wall zone 22 into zones 22 and 2. part_1 -> part_1 (22) and part_1:002 (2) Note: Separating wall zone 22 into zones 22 and 3. part_1 -> part_1 (22) and part_1:003 (3) Cell Centroid is xc -0.197887 yc -0.008083 zc 1.320116 WARNING: no face with given nodes. Thread 19, cell 167133 Clearing partially read grid. Error: Build Grid: Aborted due to critical error. Error Object: #f |
回复此楼» 猜你喜欢
基金未中，这种答复是模板吗？
已经有3人回复
-
导师吐槽：我怎么摊上了这么个极品研究生！
已经有5人回复
-
有多少人是今天查系统知道结果的？
已经有17人回复
-
怎么看青基中了没有啊
已经有5人回复
-
梦想
已经有3人回复
-
面上合作单位盖章
已经有3人回复
-
看板上这么多中的，有点像50人群里49个人都是骗子的那种感觉……
已经有5人回复
-
基金不中，共勉
已经有7人回复
-
为什么 国际(地区)合作与交流项目 没有放榜？
已经有11人回复
-
让我中一个面上吧！
已经有17人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- icem中网格设置里面，请问加密方向反了，是什么意思
已经有5人回复
- ICEM划分网格提示geometry has a hole
已经有11人回复
- icem这个结构网格怎么画
已经有3人回复
- icem 非机构六面体网格导入fluent报错及非结构网格划分后流体域创建问题
已经有10人回复
- ICEM混合网格 periodic边界条件是否可行
已经有11人回复
- ICEM网格划分能不能指定网格的个数，急！！
已经有3人回复
- ICEM画混合网格 交界面出节点合并失败，有什么注意事项么
已经有7人回复
- 图示位置如何生成结构网格啊，搞了好久，质量总是不好。。。
已经有7人回复
- 动网格边界层随动，求助
已经有14人回复
- 周期网格导入fluent中check时报错，请问是为什么？附fluent报告
已经有9人回复
- 在ICEM中，对于有不同材料的管道流动时，应该如何划分网格，如下如图
已经有12人回复
- icem圆锥网格结构化网格划分
已经有11人回复
- ICEM网格质量不好，求大神们指导~
已经有20人回复
- iCEM 结构网格，这种内嵌式几何体如何划分网格呀?
已经有13人回复
- ICEM网格导入fluent出现的一个问题，自己查了很久都没找出原因，求大神指导
已经有12人回复
- 网格导入FLUENT中出现：WARNING: 28 degenerate contact points identified.
已经有10人回复
- ICEM结构网格出问题了，怎么办，好心人来讨论一下.........
已经有8人回复
- fluent导入网格，网格边界条件丢失
已经有8人回复
- icem划分的实体和流体网格为什么导入的cfx中流体部分不显示？请指点
已经有14人回复
- icem 生成的plot3d格式网格，导入到 fluent里面后，计算域的边界怎么设置？
已经有6人回复
【答案】应助回帖
| 本人以前也遇到了这类问题，我在ANSYS WORKBENCH中设置好ICEM CFD及FLUENT，以及它们之间的连接，在ICEM CFD中分块、关联、设置网格尺寸、生成非结构网格后，打开FLUENT就出现了这个问题，我检查了很久，发现应当在ICEM CFD中生成非结构网格后，应用EDIT MESH>CHECK MESH命令，这时ICEM CFD提示我网格中存在UNCOVERED FACES和SINGLE EDGES等ERROR和PROBLEM等情况，在确保ERROR_FREE后，即修改模型后，不再出现这些问题后，导入到FLUENT中，就没有再出现这类问题了。 |
12楼2016-03-20 08:44:03
achilFes1990
木虫 (著名写手)
- 应助: 363 (硕士)
- 金币: 5307.5
- 红花: 21
- 帖子: 1400
- 在线: 197.1小时
- 虫号: 1115537
- 注册: 2010-10-07
- 性别: GG
- 专业: 海洋工程
2楼2015-06-02 19:12:16
fengyanfengy
木虫 (职业作家)
- 应助: 1 (幼儿园)
- 金币: 7833.4
- 散金: 76
- 红花: 3
- 帖子: 3745
- 在线: 456.2小时
- 虫号: 1438254
- 注册: 2011-10-12
- 性别: GG
- 专业: 可再生与替代能源利用中的
3楼2015-06-02 21:44:37
4楼2015-06-03 00:25:37
achilFes1990
木虫 (著名写手)
- 应助: 363 (硕士)
- 金币: 5307.5
- 红花: 21
- 帖子: 1400
- 在线: 197.1小时
- 虫号: 1115537
- 注册: 2010-10-07
- 性别: GG
- 专业: 海洋工程
5楼2015-06-03 07:18:42
moons2
金虫 (正式写手)
- 应助: 144 (高中生)
- 金币: 1440.5
- 红花: 8
- 帖子: 431
- 在线: 239.4小时
- 虫号: 3784607
- 注册: 2015-04-03
- 性别: GG
- 专业: 流体力学
6楼2015-06-03 09:30:56
fengyanfengy
木虫 (职业作家)
- 应助: 1 (幼儿园)
- 金币: 7833.4
- 散金: 76
- 红花: 3
- 帖子: 3745
- 在线: 456.2小时
- 虫号: 1438254
- 注册: 2011-10-12
- 性别: GG
- 专业: 可再生与替代能源利用中的

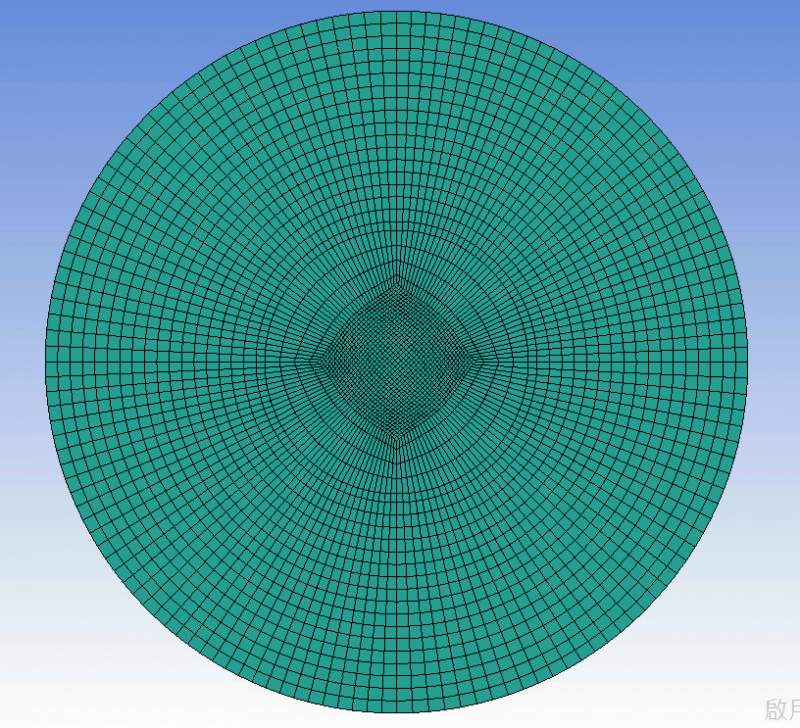

7楼2015-06-04 17:23:18
fengyanfengy
木虫 (职业作家)
- 应助: 1 (幼儿园)
- 金币: 7833.4
- 散金: 76
- 红花: 3
- 帖子: 3745
- 在线: 456.2小时
- 虫号: 1438254
- 注册: 2011-10-12
- 性别: GG
- 专业: 可再生与替代能源利用中的
8楼2015-06-04 17:23:30
fengyanfengy
木虫 (职业作家)
- 应助: 1 (幼儿园)
- 金币: 7833.4
- 散金: 76
- 红花: 3
- 帖子: 3745
- 在线: 456.2小时
- 虫号: 1438254
- 注册: 2011-10-12
- 性别: GG
- 专业: 可再生与替代能源利用中的
9楼2015-06-04 17:24:22
xiaoyao6529
金虫 (小有名气)
- 应助: 0 (幼儿园)
- 金币: 1372.5
- 散金: 20
- 帖子: 201
- 在线: 58.8小时
- 虫号: 2386805
- 注册: 2013-03-29
- 性别: GG
- 专业: 机械工程
我也是做的旋流器，遇到了同样的问题 10楼2015-08-18 08:54:50
