[交流] 图示位置如何生成结构网格啊，搞了好久，质量总是不好。。。 已有3人参与

RT。

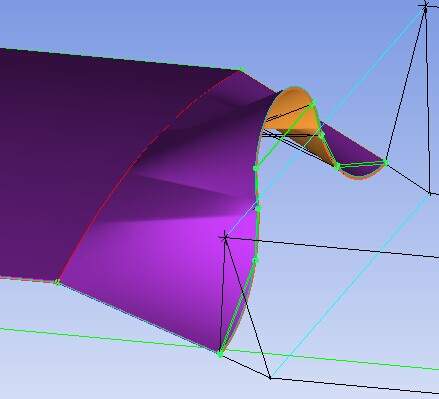

就是图1所示的拱门处的网格和图2所示尖角处的网格。弄了好久了，质量总是上不去呀。。。。

图示位置如何生成结构网格啊，搞了好久，质量总是不好。。。


图示位置如何生成结构网格啊，搞了好久，质量总是不好。。。-1
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
每个人的人生都是时代的产物。每个人的血统、命运和梦想组成了现在这个时代。
1楼 2014-07-08 22:27:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

菠萝lulu

金虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
楼主用的什么工具?我用Gambit画尖角处的网格，根本不好画，更别提质量差了。
赞一下 回复此楼
2楼2014-07-09 10:25:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cheney2004

铁杆木虫 (职业作家)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
尖角位置的网格确实非常不好画，关键也要看尖角部位附近的流场是不是研究的重点，如果不是的话，可以改变尖角位置的形状，比如，做个小的倒角，在尖角处光滑过渡。网格能好画很多
赞一下 回复此楼
加油
3楼2014-07-09 10:38:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tgvictor99

木虫 (知名作家)

迷糊领域荣誉领主
引用回帖:
2楼: Originally posted by 菠萝lulu at 2014-07-09 10:25:02
楼主用的什么工具?我用Gambit画尖角处的网格，根本不好画，更别提质量差了。

我用的是ICEM
回复此楼
每个人的人生都是时代的产物。每个人的血统、命运和梦想组成了现在这个时代。
4楼2014-07-09 10:50:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tgvictor99

木虫 (知名作家)

迷糊领域荣誉领主
引用回帖:
3楼: Originally posted by cheney2004 at 2014-07-09 10:38:19
尖角位置的网格确实非常不好画，关键也要看尖角部位附近的流场是不是研究的重点，如果不是的话，可以改变尖角位置的形状，比如，做个小的倒角，在尖角处光滑过渡。网格能好画很多

实在不行只能这么整了，直接切掉。。
赞一下 回复此楼
每个人的人生都是时代的产物。每个人的血统、命运和梦想组成了现在这个时代。
5楼2014-07-09 10:51:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

菠萝lulu

金虫 (小有名气)
引用回帖:
4楼: Originally posted by tgvictor99 at 2014-07-09 10:50:39
我用的是ICEM...

强大的ICEM
回复此楼
6楼2014-07-09 11:01:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

openfoam

新虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
尖角可以说是没法处理。

建议切掉。
赞一下 回复此楼
7楼2014-07-10 16:03:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tgvictor99

木虫 (知名作家)
引用回帖:
7楼: Originally posted by openfoam at 2014-07-10 16:03:40
尖角可以说是没法处理。

建议切掉。

8楼2014-07-10 18:50:14
