[求助] 算例第一个时间步就不收敛？

算例第一个时间步就不收敛？求教，是网格的问题吗？还是其它的问题？

[ 来自科研家族 流体数值模拟 ]
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2013-02-20 12:18:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

skylent

银虫 (小有名气)

【答案】应助回帖

★
感谢参与，应助指数 +1
xiegangmai: 金币+1, 谢谢参与！ 2013-02-21 09:25:08
也有可能是某个变量的单位设置不对，导致计算发散。
赞一下(2人) 回复此楼
haha
4楼2013-02-20 20:23:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cyber_plug

铜虫 (小有名气)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
xiegangmai: 金币+2, 鼓励讨论交流！ 2013-02-20 19:19:39
不收敛可考虑以下因素
1.网格质量不好，尽量保证等角扭曲率低一些
2.残差曲线上扬的话，更改松弛因子，降低湍流粘度项和能量项
3.增加监视窗口
注意：更改松弛因子虽然可达到收敛效果，但容易出现伪收敛。最好还是请重新检查你的算例。
赞一下(1人) 回复此楼
上善若水，俭以养德。
2楼2013-02-20 14:45:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

菠萝lulu

金虫 (小有名气)
引用回帖:
2楼: Originally posted by cyber_plug at 2013-02-20 14:45:09
不收敛可考虑以下因素
1.网格质量不好，尽量保证等角扭曲率低一些
2.残差曲线上扬的话，更改松弛因子，降低湍流粘度项和能量项
3.增加监视窗口
注意：更改松弛因子虽然可达到收敛效果，但容易出现伪收敛。最好还 ...

应该是网格的问题  谢谢
赞一下(1人) 回复此楼
3楼2013-02-20 17:48:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

5超7

至尊木虫 (著名写手)

菜鸟

【答案】应助回帖

★ ★
xiegangmai: 金币+2, 鼓励讨论交流！ 2013-02-23 19:19:55
引用回帖:
13楼: Originally posted by 菠萝lulu at 2013-02-22 19:31:55
谢谢。确实是旋风分离器...

单单你图中的结构，尖角是可以避免的，如果是整个旋风分离器，尖角就无法避免，需要修改入口处的几何结构来避免低质量的网格。
赞一下(1人) 回复此楼
我要奋斗到底
14楼2013-02-22 19:32:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

菠萝lulu

金虫 (小有名气)
引用回帖:
4楼: Originally posted by skylent at 2013-02-20 20:23:20
也有可能是某个变量的单位设置不对，导致计算发散。

还在研究中，谢谢！
回复此楼
5楼2013-02-21 09:20:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cyber_plug

铜虫 (小有名气)

【答案】应助回帖

★
xiegangmai: 金币+1, 谢谢参与！ 2013-02-23 19:20:01
你尝试多增加监视窗口了么？不单单监测残差曲线，比如你要观测温度，加温度的监测窗口，能看它的变化趋势更清晰些吧？
赞一下 回复此楼
上善若水，俭以养德。
6楼2013-02-22 02:07:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hiqun

禁虫 (正式写手)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
xiegangmai: 金币+2, 鼓励讨论交流！ 2013-02-23 19:20:07
关于网格的问题，是否存在如下问题，网格太粗，时间步长偏小，造成网格与时间步长的不匹配，也可能造成发散。时间步长越小，网格需加密。
赞一下 回复此楼
7楼2013-02-22 09:36:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

菠萝lulu

金虫 (小有名气)
引用回帖:
6楼: Originally posted by cyber_plug at 2013-02-22 02:07:42
你尝试多增加监视窗口了么？不单单监测残差曲线，比如你要观测温度，加温度的监测窗口，能看它的变化趋势更清晰些吧？

谢谢你的帮助。
没有，我研究的东西好像没有跟温度有关。
赞一下 回复此楼
8楼2013-02-22 13:04:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

菠萝lulu

金虫 (小有名气)
引用回帖:
7楼: Originally posted by hiqun at 2013-02-22 09:36:28
关于网格的问题，是否存在如下问题，网格太粗，时间步长偏小，造成网格与时间步长的不匹配，也可能造成发散。时间步长越小，网格需加密。

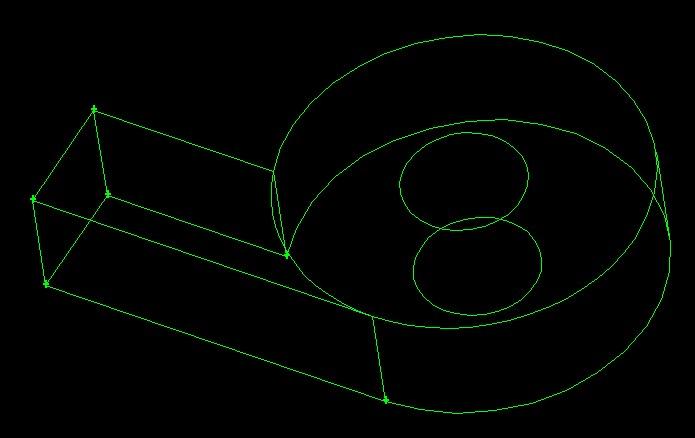

我的旋流器进口是这个结构，画的网格质量不行。请问你有什么好的画这个结构网格的建议吗？我用的是Gambit。
谢谢

赞一下 回复此楼
9楼2013-02-22 13:08:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hiqun

禁虫 (正式写手)

【答案】应助回帖

★ ★
xiegangmai: 金币+2, 鼓励讨论交流！ 2013-02-23 19:20:17
引用回帖:
9楼: Originally posted by 菠萝lulu at 2013-02-22 13:08:22
我的旋流器进口是这个结构，画的网格质量不行。请问你有什么好的画这个结构网格的建议吗？我用的是Gambit。
谢谢

...

1.在gambit中利用split命令，将你的结构分块。本人才疏学浅，不知道什么是旋流器，所以，无法详细的帮你完成规划；
2.这个结构，具体的分块策略，可参考“流沙哥”的ICEM教程中的分块方法。其详细提到，立方体与圆柱体的连接处，如果网格方向与流动方向不一致，此处容易形成伪扩散，就算网格质量很高，结果也有可能吧合理。
赞一下 回复此楼
10楼2013-02-22 14:09:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
