[求助] 多相流稳态计算,迭代20000多步,不收敛,怪异问题各位请进~

残差曲线一直在1e-2~1e-3间震荡,让人费解的是,进出口质量流率,如下图
怎么液相出口不是负值,这是不收敛的原因吗?请各位赐教,在此谢过
注:气液出口都是pressure outlet,其边界条件设置中的Gauge Pressure(pascal)为0,操作条件中指定了某点操作压力为101325pa,考虑了重力。
回复此楼
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lianyicheng

金虫 (小有名气)

【答案】应助回帖

★
zzuwangshilei(金币+1): 积极参与 2011-05-16 16:47:19
不收敛有很多种情况:时间步长、松弛因子、残差范围、网格问题等。。LZ慢慢调吧
2楼2011-05-16 16:19:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kyzytk001

新虫 (小有名气)

【答案】应助回帖

★
zzuwangshilei(金币+1): 积极参与 2011-05-16 16:47:33
sweet-kang(金币+10): 2011-05-17 08:13:05
引用回帖:
Originally posted by sweet-kang at 2011-05-16 15:16:26:
残差曲线一直在1e-2~1e-3间震荡,让人费解的是,进出口质量流率,如下图
怎么液相出口不是负值,这是不收敛的原因吗?请各位赐教,在此谢过
注:气液出口都是pressure outlet,其边界条件设置中的Gauge Pressur ...

不大明白楼主研究的目的,
(1)入口是什么边界条件了?
(2)出口是pressure out的话,出口的位置尽量设置在充分发展的位置这样容易收敛
3楼2011-05-16 16:19:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sweet-kang

木虫 (小有名气)

★
xiegangmai(金币+1): 鼓励讨论交流! 2011-05-16 22:33:31
引用回帖:
Originally posted by kyzytk001 at 2011-05-16 16:19:32:
不大明白楼主研究的目的,
(1)入口是什么边界条件了?
(2)出口是pressure out的话,出口的位置尽量设置在充分发展的位置这样容易收敛

就是考察气液逆流接触稳定后的鼓泡状态,分析分析空间气含率分布啦,也许将来再加个PBM模型算算气泡直径啦云云的。
(1)入口是velocity inlet
(2)我以为要是充分发展的情况选用outflow吧
4楼2011-05-16 16:26:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sweet-kang

木虫 (小有名气)

引用回帖:
Originally posted by lianyicheng at 2011-05-16 16:19:19:
不收敛有很多种情况:时间步长、松弛因子、残差范围、网格问题等。。LZ慢慢调吧

5楼2011-05-16 16:30:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sweet-kang

木虫 (小有名气)

刚刚注意到我的图没传上来。。。
6楼2011-05-16 16:44:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sweet-kang

木虫 (小有名气)

7楼2011-05-16 16:45:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

seaharrier

铁杆木虫 (知名作家)

帝国空军中将

引用回帖:
Originally posted by sweet-kang at 2011-05-16 16:45:09:

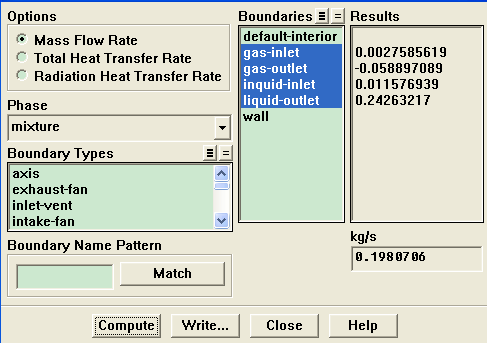

截图在此

流量没有平衡,

边界条件设置有问题吧,好好看看,检查一下
Patienceisbitter,butitsfruitissweet.
8楼2011-05-16 19:14:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

匿名

用户注销 (著名写手)

新鑫国际集团董事长兼总裁

本帖仅楼主可见
9楼2011-05-16 19:43:04
已阅   申请仿真EPI   回复此楼   编辑   查看我的主页

sweet-kang

木虫 (小有名气)

引用回帖:
Originally posted by anan123 at 2011-05-16 19:43:04:
相见实属不易,来了就是缘分,给个红包吧

10楼2011-05-17 08:13:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
