thomat123银虫 (初入文坛)
|
[求助]
O型网格剖分 已有1人参与
|
|

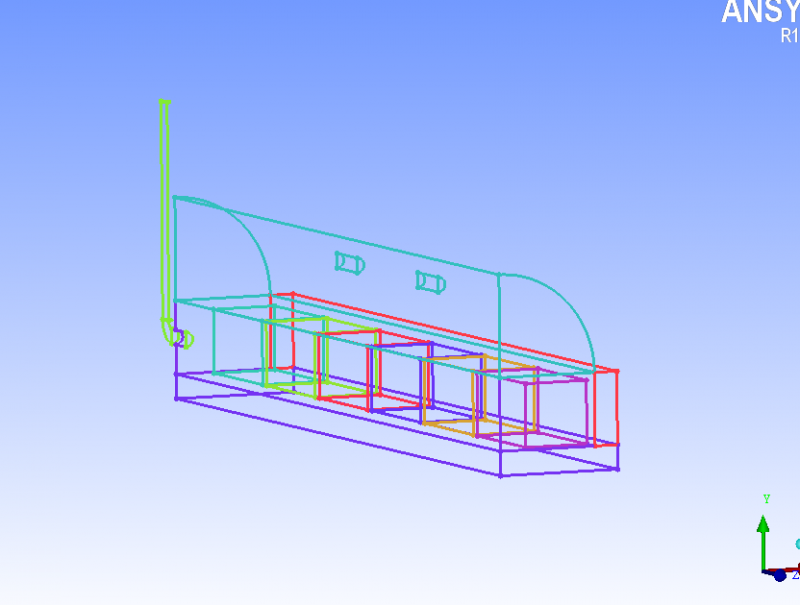

最近遇到了一个问题，上部四分之一圆柱，下部长方体，长方体内部还有许多小的长方体（小的长方体是发热体），后面还有一个二分之一圆柱，上面四分之一圆柱的地方不太会画o型网格了 以前做的时候如果只是一个四分之一圆柱，进行O型剖分我还是比较容易的，但这样放到一块，上部四分之一圆柱在o型剖分选择面的时候就不会了，还请大神指教  无标题.png |
回复此楼» 本帖附件资源列表
-
欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com - 附件 1 : Geom.tin
2015-05-26 09:31:23, 93.46 K
