[求助] FLUENT计算了二维圆柱绕流后，怎么查看升力阻力值？ 已有3人参与

我用FLUENT算了一个尾截翼型的二维的圆柱绕流问题。
用LES模拟结果有卡门涡街，可是算出来的升力系数Cl曲线振幅大多在0.5左右。老师一直跟我说这个数据不对，量级太大了。
可是我一直不知道是哪出问题了。难道是Reference Value里面的Area设置不合理？
FLUENT计算了二维圆柱绕流后，怎么查看升力阻力值？

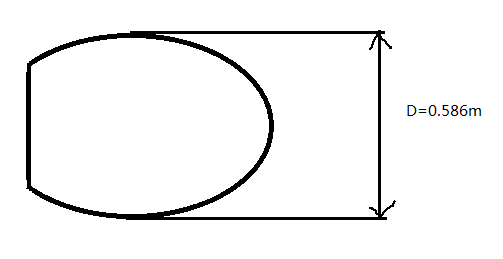

上图是我的尾截翼型横截面。
网上查了好多，所二维时Area应该填特征长度。针对上图，我的模型的特征尺寸应该就是那个D吧？之前我算得时候Area都是默认的1，如果改成D=0.586，岂不是按照升力系数公式，得出的升力系数更加大？

所以我想知道：
1.Reference Value里面哪些参数会影响升力系数？
2.Fluent里面能不能直接看出计算结果的升力和阻力值？（注意：不是无量纲化后的系数）
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2015-05-22 12:59:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

涡振怎么振？

金虫 (小有名气)

【答案】应助回帖

引用回帖:
3楼: Originally posted by llltom at 2015-05-23 09:02:07
那个是升阻力无量纲后的系数吧。但是老师说我的Cl幅值太大，我又找不出问题在哪。所以老师让我试试直接把升力、阻力找出来，然后反算系数，看是不是真的和监控里面的Cl、Cd值匹配。...

用udf里面的Compute_Force_And_Moment这个函数，可以直接提取出它的各方向受力和力矩
赞一下(1人) 回复此楼
云总会开，月终会明。
4楼2015-05-23 13:21:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

涡振怎么振？

金虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
监控Cd、Cl、Cm曲线不就是阻力升力力矩值吗？
赞一下 回复此楼
云总会开，月终会明。
2楼2015-05-22 14:31:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

llltom

铁虫 (小有名气)
引用回帖:
2楼: Originally posted by 涡振怎么振？ at 2015-05-22 14:31:34
监控Cd、Cl、Cm曲线不就是阻力升力力矩值吗？

那个是升阻力无量纲后的系数吧。但是老师说我的Cl幅值太大，我又找不出问题在哪。所以老师让我试试直接把升力、阻力找出来，然后反算系数，看是不是真的和监控里面的Cl、Cd值匹配。
赞一下 回复此楼
3楼2015-05-23 09:02:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

llltom

铁虫 (小有名气)
引用回帖:
4楼: Originally posted by 涡振怎么振？ at 2015-05-23 13:21:25
用udf里面的Compute_Force_And_Moment这个函数，可以直接提取出它的各方向受力和力矩...

能详细讲一下使用方法吗？我现在急着做毕业设计……对UDF一窍不通
赞一下 回复此楼
5楼2015-06-03 19:42:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cjwdsgasd

铁虫 (小有名气)

【答案】应助回帖

★ ★
1592203609: 金币-2, 非应助帖勿选应助！ 2015-06-04 12:04:44
搞不清楚，好像很难的样子
赞一下 回复此楼
6楼2015-06-03 20:02:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

achilFes1990

木虫 (著名写手)

【答案】应助回帖

引用回帖:
4楼: Originally posted by 涡振怎么振？ at 2015-05-23 13:21:25
用udf里面的Compute_Force_And_Moment这个函数，可以直接提取出它的各方向受力和力矩...

你讲的这个宏是用于动网格的，这里根本不需要

这里只需要检测Cl和Cd即可，在reference value那里将密度、速度、面积全部设置为1，监视出来的就是力，很简单
赞一下 回复此楼
扫一扫关注我的微信公众号，共同学习船舶CFD
7楼2015-06-03 20:27:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

郑飞鸽533

新虫 (初入文坛)
引用回帖:
7楼: Originally posted by achilFes1990 at 2015-06-03 20:27:31
你讲的这个宏是用于动网格的，这里根本不需要

这里只需要检测Cl和Cd即可，在reference value那里将密度、速度、面积全部设置为1，监视出来的就是力，很简单...

求大神指点，这个CL和CD是在后处理中的哪里可以看到模拟出来的结果啊。我是菜鸟。谢谢啊谢谢
赞一下 回复此楼
8楼2015-08-17 21:40:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

achilFes1990

木虫 (著名写手)

【答案】应助回帖

引用回帖:
8楼: Originally posted by 郑飞鸽533 at 2015-08-17 21:40:30
求大神指点，这个CL和CD是在后处理中的哪里可以看到模拟出来的结果啊。我是菜鸟。谢谢啊谢谢...

Report——》Force
赞一下 回复此楼
扫一扫关注我的微信公众号，共同学习船舶CFD
9楼2015-08-18 11:03:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

diligencewy

新虫 (初入文坛)
引用回帖:
7楼: Originally posted by achilFes1990 at 2015-06-03 20:27:31
你讲的这个宏是用于动网格的，这里根本不需要

这里只需要检测Cl和Cd即可，在reference value那里将密度、速度、面积全部设置为1，监视出来的就是力，很简单...

你好，请问你对UDF很熟悉吗，我想咨询你个问题。对于二维翼型的颤振，从流体中获得气动力，翼型计算上下位移和旋转角度，将这些信息传递给流体网格，网格重新划分，重新计算气动力，然后进行下一时刻的计算。
赞一下 回复此楼
10楼2016-03-28 08:54:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
