[求助] 【新手贴】为什么Fluent模拟类二维圆柱绕流问题得不出卡门涡街呀 已有4人参与

我用Fluent二维双精度求解器,General里面的Time项设置为瞬态,来模拟二维类圆柱绕流问题,Re=10000,可是为什么模拟不出来卡门涡街的图形?(我研究的是潜艇升降桅杆横截面的水动力性能问题)


模型尺寸:特征长度D=0.586m
【新手贴】为什么Fluent模拟类二维圆柱绕流问题得不出卡门涡街呀
计算模型:由于Re=10000<20000,是层流范围,所以选择Laminar层流模型,设置保持默认

边界条件:
入口:速度入口条件,入口速度V=0.0171m/s(是按Re=10000反算得到的),其他设置默认
出口:压力出口条件,其他设置默认
上下边界:滑移壁面,滑移速度与来流速度一样,其他设置默认
物面条件:固定壁面,其他设置默认

Solution Method:用的是PISO,压力设为Second Order,动量设为Second Order Upwind

时间步长:通过0.2=Sr=f×D/V,反算出涡脱落频率f=0.0061Hz,脱落周期T=1/f=163s,所以取时间间隔Δt=T/1000=0.163s=163ms

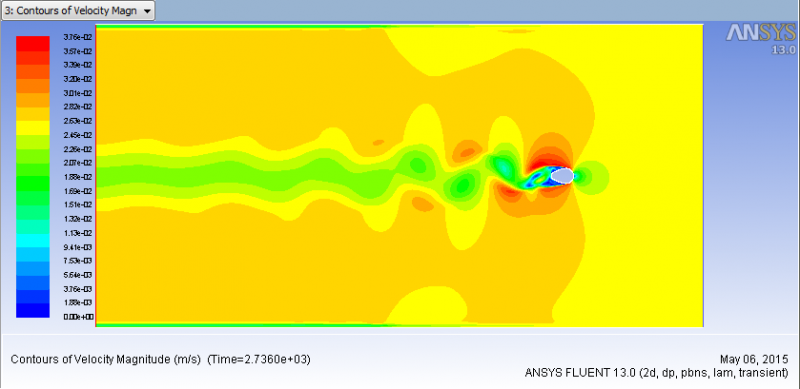

我模拟过一次Re=15000(层流),来流速度V=0.0257m/s,设置全都与上述一样,可是这一次却可以模拟出很漂亮的卡门涡街。见图
【新手贴】为什么Fluent模拟类二维圆柱绕流问题得不出卡门涡街呀-1

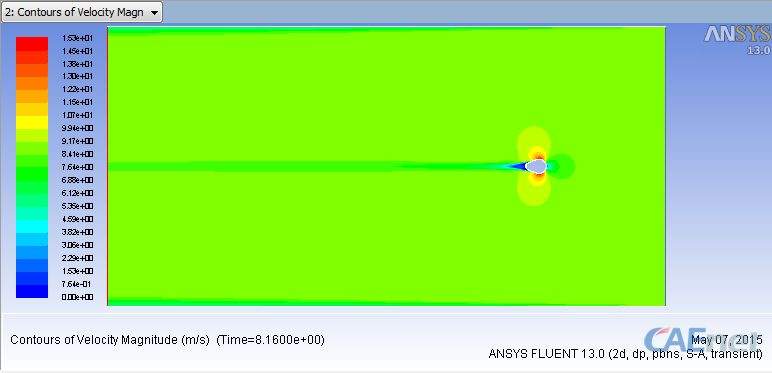

可为什么同样是层流的Re=10000,同样的设置,这次却模拟不出涡街?而且其他很个Re数值我也模拟过,湍流的时候湍流模型用过RNGk-ε,全都没出现过卡门涡街(具体模拟结果见下图)。按道理Re>3.5×10^6的时候,不是也会出现湍流涡街吗?
【新手贴】为什么Fluent模拟类二维圆柱绕流问题得不出卡门涡街呀-2
这是怎么回事?请高手帮帮忙!我现在是百思不得其解……
回复此楼
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

llltom

铁虫 (小有名气)

有没有可能是网格大小问题?不过,同样的模型在Re=15000的时候却可以有涡。
2楼2015-05-14 12:33:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xupan683

禁虫 (初入文坛)

本帖内容被屏蔽

3楼2015-05-14 13:30:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小七工作室1

新虫 (著名写手)

【答案】应助回帖

★
感谢参与,应助指数 +1
llltom: 金币+1, ★有帮助 2015-05-15 09:20:57
试试瞬态结果看下
4楼2015-05-14 14:37:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

llltom

铁虫 (小有名气)

引用回帖:
3楼: Originally posted by xupan683 at 2015-05-14 13:30:54
第二个很像是稳态

我一直都是用瞬态来算的,就是General/Solver/Time那里选择Transient吧。

不过我好像发现问题了,我之前做Re=15000的时候的模型在圆柱尾流后方一定范围内再画了一个矩形区域,里面网格比较密;而Re=10000时,我图方便,是重新画了一个简单的只在圆柱附近有加密,而尾流区那块没有加密网格。

后来我重新用之前算Re=15000时的那个模型来算Re=10000的工况,涡街很明显地出来了。
5楼2015-05-15 08:49:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

llltom

铁虫 (小有名气)

引用回帖:
4楼: Originally posted by 小七工作室1 at 2015-05-14 14:37:21
试试瞬态结果看下

一直都是在算瞬态的。
6楼2015-05-15 08:51:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

llltom

铁虫 (小有名气)

既然没有人来回答的话,我自己来好了。
我已经找到解决方法了。

换2维的LES模型来计算就可以了。。。。
7楼2015-05-19 08:03:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

amoroso_xmc

新虫 (初入文坛)

【答案】应助回帖

LES是湍流模型呀
8楼2015-05-29 21:05:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

llltom

铁虫 (小有名气)

引用回帖:
8楼: Originally posted by amoroso_xmc at 2015-05-29 21:05:29
LES是湍流模型呀

忘了说明了。10000的我没用LES再模拟过,但是以前用其他湍流模型模拟Re大于10^6的情况都没有涡,但是用LES就可以了
9楼2015-06-03 19:44:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cjwdsgasd

铁虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★
1592203609: 金币-5, 非应助帖勿选应助! 2015-06-03 21:19:33
搞不清楚,好像很难的样子
10楼2015-06-03 20:01:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
