[求助] 哪位大神有NACA0012翼型网格文件，能否借用小弟做下计算，谢谢！ 已有3人参与

直接msh文件也行，如果有icem画的那几个文件就更好了……拜谢！
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2014-06-25 15:50:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

supersunyan

金虫 (正式写手)

【答案】应助回帖

★
fegg7502: 金币+1, 3ks 2014-07-01 08:01:59
你算出结果了么，网格应该问题不是很大，但远场可以适当取得大一些，我们一般取50倍弦长以上，那样对升力有影响，即吸力峰值有影响，从而影响波阻，本来低速影响区域要大，至少要30倍弦长，另外头部感觉不是很光滑，可以适当加密处理一下。fluent中算的时候的来流湍流度取10%是不是大了一些，我一般取1%，fluent我也用的比较少，我们自己程序算的话是按照这样取得，你参考一下，因为没有你的计算结果，只能有这些意见，你自己参考一下吧。
赞一下(1人) 回复此楼
默默奋斗，实现梦想
13楼2014-06-30 21:39:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

a04051127

金虫 (正式写手)
引用回帖:
16楼: Originally posted by 随风吹笛 at 2014-07-01 00:10:24
多谢大神回复啊！我传的这个网格不是二十万的，大概七八万左右，这个图片的迎角是3度的，不过我也算了4,5,6,7度的，因为别人都给了这些迎角下的实验数据，不过给的是升力系数CL和阻力系数CD，没给表面压力系数…… ...

先搞清楚雷诺数是多少。如果雷诺数只有几百那是不需要用湍流模型的，湍流是在雷诺数达到一定程度后才会出现的。而且湍流度确实不需要弄那么高，楼上说的1%够了。
然后只给升力系数和阻力系数这个不好说。特别是阻力系数，受网格和湍流模型的影响比较大，很可能算不准。最好还是有表面压力分布，能够看得比较清楚。这个如果没有的话用google英文关键词airfoil和verification或者test case应该有很多算例。
别叫我大神，会折寿
赞一下(1人) 回复此楼
18楼2014-07-01 18:16:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

随风吹笛

新虫 (初入文坛)
额，大神都不理我…
赞一下 回复此楼
2楼2014-06-26 12:59:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

supersunyan

金虫 (正式写手)
我能说你太懒么？画网格本来就是计算的一部分，通过画网格你才能更深入的理解为什么算，不是随便算个结果就可以的。naca0012的网格都不愿意画，也就30分钟的事情。
赞一下 回复此楼
默默奋斗，实现梦想
3楼2014-06-27 11:56:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

随风吹笛

新虫 (初入文坛)
引用回帖:
3楼: Originally posted by supersunyan at 2014-06-27 11:56:03
我能说你太懒么？画网格本来就是计算的一部分，通过画网格你才能更深入的理解为什么算，不是随便算个结果就可以的。naca0012的网格都不愿意画，也就30分钟的事情。

额， 委屈啊，情况是这样的，我已经画了好多0012的网格了，从五六万二十多万的都试过，过度比什么的也都挺好，网格看上去感觉也挺漂亮的，但计算结果与实验数据符合不好…所以想借大神们画的网格做个对此，看看到底哪有问题…

[ 发自小木虫客户端 ]
赞一下 回复此楼
4楼2014-06-27 13:53:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

supersunyan

金虫 (正式写手)
引用回帖:
4楼: Originally posted by 随风吹笛 at 2014-06-27 13:53:53
额， 委屈啊，情况是这样的，我已经画了好多0012的网格了，从五六万二十多万的都试过，过度比什么的也都挺好，网格看上去感觉也挺漂亮的，但计算结果与实验数据符合不好…所以想借大神们画的网格做个对此，看看到底 ...

把你的网格和计算状态什么的发上来，看看，也许不是网格的问题，这只能说你没说清楚，你那么发贴，估计也没人会回复。

[ 发自小木虫客户端 ]
赞一下 回复此楼
默默奋斗，实现梦想
5楼2014-06-27 18:23:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhangying23

铜虫 (初入文坛)

【答案】应助回帖

★
感谢参与，应助指数 +1
fegg7502: 金币+1, 鼓励交流 2014-06-30 08:20:39
fluent  help文件里就有现成的naca0012啊

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼
6楼2014-06-28 02:35:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

随风吹笛

新虫 (初入文坛)
★
fegg7502: 金币+1, 鼓励交流 2014-06-30 08:20:50
引用回帖:
5楼: Originally posted by supersunyan at 2014-06-27 18:23:45
把你的网格和计算状态什么的发上来，看看，也许不是网格的问题，这只能说你没说清楚，你那么发贴，估计也没人会回复。
...

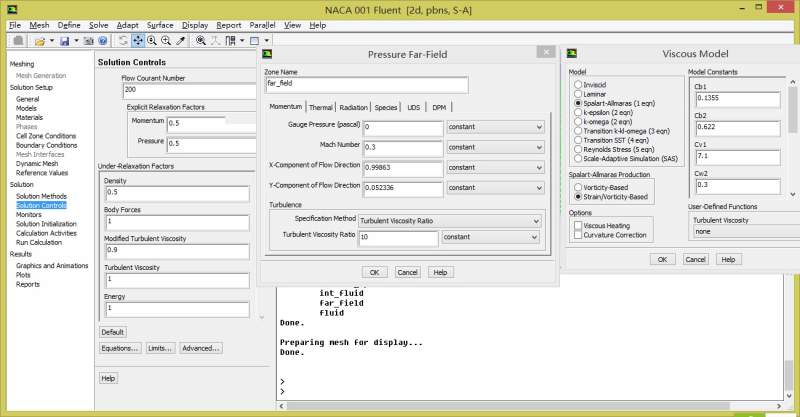

嗯，可能我发帖的方式不对，我把我画的网格文件穿上来吧，麻烦大神给小弟看看是不是网格的问题。计算状态我也传一张图。
http://yunpan.cn/Qhu9tUWtw5w4j （提取码：bcc3）
哪位大神有NACA0012翼型网格文件，能否借用小弟做下计算，谢谢！
赞一下 回复此楼
7楼2014-06-28 20:00:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

随风吹笛

新虫 (初入文坛)
引用回帖:
5楼: Originally posted by supersunyan at 2014-06-27 18:23:45
把你的网格和计算状态什么的发上来，看看，也许不是网格的问题，这只能说你没说清楚，你那么发贴，估计也没人会回复。
...

图片上传了好像看不清啊，这个压缩文件里也包含了计算状态！
压缩文件：http://yunpan.cn/QhuUUIGwxmNCF （提取码：e497）
赞一下 回复此楼
8楼2014-06-28 20:12:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

随风吹笛

新虫 (初入文坛)
引用回帖:
6楼: Originally posted by zhangying23 at 2014-06-28 02:35:14
fluent  help文件里就有现成的naca0012啊

fluent帮助里有现成的msh文件吗？在哪里找啊？
赞一下 回复此楼
9楼2014-06-28 20:14:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhangying23

铜虫 (初入文坛)

【答案】应助回帖

★
fegg7502: 金币+1, 鼓励交流 2014-06-30 08:21:00
tutorial guide 第3个：modeling external compressible flow

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼
10楼2014-06-28 22:01:18
