随风吹笛

新虫 (初入文坛)
引用回帖:
18楼: Originally posted by a04051127 at 2014-07-01 18:16:52
先搞清楚雷诺数是多少。如果雷诺数只有几百那是不需要用湍流模型的，湍流是在雷诺数达到一定程度后才会出现的。而且湍流度确实不需要弄那么高，楼上说的1%够了。
然后只给升力系数和阻力系数这个不好说。特别是阻 ...

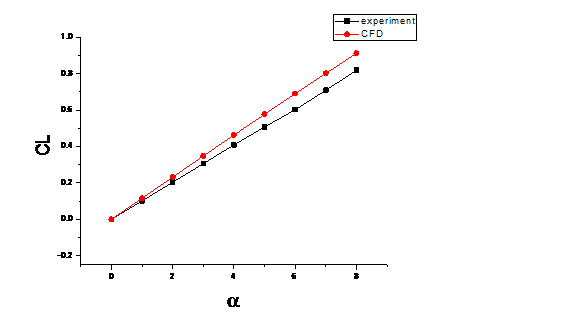

大神你别太谦虚了！我把一点计算结果和实验的对比图传上来了。这是Ma=0.3，Re我算了下大概是Re=6.8x10^6的工况下的升力和阻力系数图，横坐标是攻角。
从图中看到，计算结果的趋势和实验结果基本相同，但是我算了下误差，无论是升力系数还是阻力系数，都存在15%左右的误差（阻力系数那个图可能看起来重合，但把纵坐标调小就能看出来还是有误差……），只传了0.3马赫的，其它0.4到0.7马赫的对比情况都和0.3的大致相同。
这次计算用的SA模型，求解格式用的coupled格式。
这个误差是在允许的范围内吗？还是我的计算存在什么问题？还望大神指导啊！
哪位大神有NACA0012翼型网格文件，能否借用小弟做下计算，谢谢！


哪位大神有NACA0012翼型网格文件，能否借用小弟做下计算，谢谢！-1
赞一下 回复此楼
21楼2014-07-03 22:20:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

supersunyan

金虫 (正式写手)
引用回帖:
21楼: Originally posted by 随风吹笛 at 2014-07-03 22:20:43
大神你别太谦虚了！我把一点计算结果和实验的对比图传上来了。这是Ma=0.3，Re我算了下大概是Re=6.8x10^6的工况下的升力和阻力系数图，横坐标是攻角。
从图中看到，计算结果的趋势和实验结果基本相同，但是我算了下 ...

升力的方向你怎么取的，你的升力线斜率差别较大，这个不应该。

[ 发自小木虫客户端 ]
赞一下 回复此楼
默默奋斗，实现梦想
22楼2014-07-03 23:31:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

a04051127

金虫 (正式写手)
引用回帖:
22楼: Originally posted by supersunyan at 2014-07-03 23:31:03
升力的方向你怎么取的，你的升力线斜率差别较大，这个不应该。
...

顶  同问
回复此楼
23楼2014-07-04 00:56:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

a04051127

金虫 (正式写手)
看了一下网格 我觉得网格没啥问题吧 还是怀疑方向取得不对
赞一下 回复此楼
24楼2014-07-04 09:38:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

a02130502

新虫 (初入文坛)
大神~~~求NACA2012的实验数据，对比仿真用，感激不尽
yang.zhang@peraglobal.com
赞一下 回复此楼
25楼2015-09-25 10:46:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
