看了你参数设置，关键是你迎角、雷诺数多少？跟实验对不上是怎么对不上，把计算得到的表面压力系数和实验的对比拿出来看看哪
这么简单的外形二十万网格肯定是够了。
另外0.3马赫介于可压与不可压之间，求解格式是怎么选的？
赞一下 回复此楼
11楼2014-06-29 16:54:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

supersunyan

金虫 (正式写手)
★
fegg7502: 金币+1, 鼓励交流 2014-06-30 08:21:56
引用回帖:
11楼: Originally posted by a04051127 at 2014-06-29 16:54:27
看了你参数设置，关键是你迎角、雷诺数多少？跟实验对不上是怎么对不上，把计算得到的表面压力系数和实验的对比拿出来看看哪
这么简单的外形二十万网格肯定是够了。
另外0.3马赫介于可压与不可压之间，求解格式是 ...

这种外形二十万网格很多了，好像算的也不是大迎角问题，几万网格应该足够了，关键还是设置对不对，建议楼主按照这个要求总结一下你的问题，我家里电脑没有flunet，无法看。有空导到办公室电脑看看。
赞一下 回复此楼
默默奋斗，实现梦想
12楼2014-06-29 23:55:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

supersunyan

金虫 (正式写手)

【答案】应助回帖

★
fegg7502: 金币+1, 3ks 2014-07-01 08:01:59
你算出结果了么，网格应该问题不是很大，但远场可以适当取得大一些，我们一般取50倍弦长以上，那样对升力有影响，即吸力峰值有影响，从而影响波阻，本来低速影响区域要大，至少要30倍弦长，另外头部感觉不是很光滑，可以适当加密处理一下。fluent中算的时候的来流湍流度取10%是不是大了一些，我一般取1%，fluent我也用的比较少，我们自己程序算的话是按照这样取得，你参考一下，因为没有你的计算结果，只能有这些意见，你自己参考一下吧。
赞一下(1人) 回复此楼
默默奋斗，实现梦想
13楼2014-06-30 21:39:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

随风吹笛

新虫 (初入文坛)
引用回帖:
12楼: Originally posted by supersunyan at 2014-06-29 23:55:23
这种外形二十万网格很多了，好像算的也不是大迎角问题，几万网格应该足够了，关键还是设置对不对，建议楼主按照这个要求总结一下你的问题，我家里电脑没有flunet，无法看。有空导到办公室电脑看看。...

多谢指教啊，我传的这个网格没有二十万，大概七八万，按照你的说法我调整下设置看看！
赞一下 回复此楼
14楼2014-06-30 23:54:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

随风吹笛

新虫 (初入文坛)
引用回帖:
13楼: Originally posted by supersunyan at 2014-06-30 21:39:34
你算出结果了么，网格应该问题不是很大，但远场可以适当取得大一些，我们一般取50倍弦长以上，那样对升力有影响，即吸力峰值有影响，从而影响波阻，本来低速影响区域要大，至少要30倍弦长，另外头部感觉不是很光滑， ...

多谢指教！我远场取的20倍弦长，那可能不够了……来流湍流度的话10%是fluent里选择SA湍流模型后默认的值，我没敢改。我整理下计算结果后再传上来，到时还请指教啊！
赞一下 回复此楼
15楼2014-06-30 23:59:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

随风吹笛

新虫 (初入文坛)
引用回帖:
11楼: Originally posted by a04051127 at 2014-06-29 16:54:27
看了你参数设置，关键是你迎角、雷诺数多少？跟实验对不上是怎么对不上，把计算得到的表面压力系数和实验的对比拿出来看看哪
这么简单的外形二十万网格肯定是够了。
另外0.3马赫介于可压与不可压之间，求解格式是 ...

多谢大神回复啊！我传的这个网格不是二十万的，大概七八万左右，这个图片的迎角是3度的，不过我也算了4,5,6,7度的，因为别人都给了这些迎角下的实验数据，不过给的是升力系数CL和阻力系数CD，没给表面压力系数……求解格式的话用的是coupled格式，不知道有没有问题…我到时把算得的升阻力系数和实验数据的对比图传上来，还请大神过目！
赞一下 回复此楼
16楼2014-07-01 00:10:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

格物要致知

木虫 (著名写手)
Scale了吗？

[ 发自手机版 http://muchong.com/3g ]
回复此楼
格物致知专做科研
17楼2014-07-01 02:16:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

a04051127

金虫 (正式写手)
引用回帖:
16楼: Originally posted by 随风吹笛 at 2014-07-01 00:10:24
多谢大神回复啊！我传的这个网格不是二十万的，大概七八万左右，这个图片的迎角是3度的，不过我也算了4,5,6,7度的，因为别人都给了这些迎角下的实验数据，不过给的是升力系数CL和阻力系数CD，没给表面压力系数…… ...

先搞清楚雷诺数是多少。如果雷诺数只有几百那是不需要用湍流模型的，湍流是在雷诺数达到一定程度后才会出现的。而且湍流度确实不需要弄那么高，楼上说的1%够了。
然后只给升力系数和阻力系数这个不好说。特别是阻力系数，受网格和湍流模型的影响比较大，很可能算不准。最好还是有表面压力分布，能够看得比较清楚。这个如果没有的话用google英文关键词airfoil和verification或者test case应该有很多算例。
别叫我大神，会折寿
赞一下(1人) 回复此楼
18楼2014-07-01 18:16:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

随风吹笛

新虫 (初入文坛)
引用回帖:
13楼: Originally posted by supersunyan at 2014-06-30 21:39:34
你算出结果了么，网格应该问题不是很大，但远场可以适当取得大一些，我们一般取50倍弦长以上，那样对升力有影响，即吸力峰值有影响，从而影响波阻，本来低速影响区域要大，至少要30倍弦长，另外头部感觉不是很光滑， ...

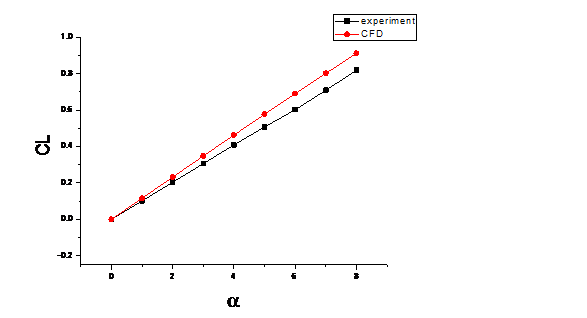

你好，我把计算得到的一些结果传上来了，这是Ma=0.3，Re我算了下大概是Re=6.8x10^6的工况下的升力和阻力系数图，横坐标是攻角。

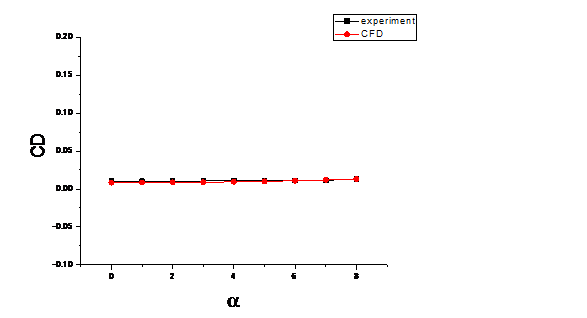

从图中看到，计算结果的趋势和实验结果基本相同，但是我算了下误差，无论是升力系数还是阻力系数，都存在15%左右的误差（阻力系数那个图可能看起来重合，但把纵坐标调小就能看出来还是有误差……）
这次计算用的SA模型，求解格式用的coupled格式。
这个误差是在允许的范围内吗？还是我的计算存在什么问题？望指导！
哪位大神有NACA0012翼型网格文件，能否借用小弟做下计算，谢谢！


哪位大神有NACA0012翼型网格文件，能否借用小弟做下计算，谢谢！-1
赞一下 回复此楼
19楼2014-07-03 22:12:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

随风吹笛

新虫 (初入文坛)
引用回帖:
17楼: Originally posted by 格物要致知 at 2014-07-01 02:16:10
Scale了吗？

我画的翼型弦长1m，正好特征长度是1m，还需要Scale吗？
赞一下 回复此楼
20楼2014-07-03 22:14:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
