[求助] 求助：Fluent中沿程阻力系数的确定【急求】

本人接触Fluent不久，现被卡在一个问题许久，在此向各位高手求助，希望有好心人帮忙，在此先行谢过了！希望各位高手多多指导，这个问题我真的急需解决！

  我的问题在于如何从模拟结果中得到沿程阻力系数（摩擦阻力系数），我的工况是10mm内径的圆管，流体是水，层流流动，雷诺数为400.

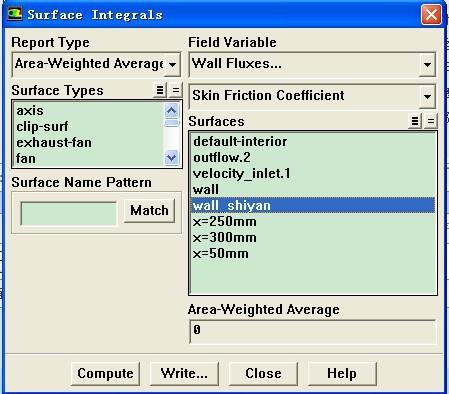

  通过Report中的Surface Integrals中Area-Weighted Average再选择Skin Friction Coefficient，那所需要测定的面应该选哪个或者哪些面？（如图）
  如果选的是壁面，并且是稳定后层流的壁面，这样得到的阻力系数与雷诺数的成绩f*Re与层流理论值相差甚远。而读出压差后通过范宁公式f=2*△P*d/l*ρ*u^2得到f或者读出壁面剪切力力通过公式f=8*τ/ρ*u^2得到的f，则能够较好的符合f*Re=64。改变流速以改变雷诺数后的模拟结果仍是这样。
  现在就想知道在fluent中可否直接读出摩擦阻力系数？如果可以，应该如何设置？如果不可以，那稳定后的层流段可以用以上2个公式计算，但是如果流道较短，层流没稳定，不满足范宁公式，应如何得到摩擦阻力系数？如果管道直径很小，属于微通道，公式也不适用，又如何得到其摩擦阻力系数？
  希望能得到好心人的解答！如果能附上例子说明更好了！希望大家伸出援助之手！~~

回复此楼

» 收录本帖的淘帖专辑推荐

fluent阻力计算

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2013-01-15 09:31:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

cheersend

至尊木虫 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★
csgt0: 金币+2, 欢迎交流 2013-01-21 10:04:44
ayujaylp: 金币+5, ★★★很有帮助, 谢谢帮忙，我现在已经会算了。主要我是课题所需研究单相流体。 2013-03-25 20:07:05
1、你很清楚阻力系数是怎么算出来的
2、FLUENT算的方法会跟你一样
3、但是Fluent的Reference Values里面，默认的用于计算的特征长度是1m，还有其他的默认值，都需要你手工改
4、各种粗糙度的壁面的f都不一样，FLUENT的壁面设置里面有默认的粗糙度。不是所有的壁面都是f*Re=64的
5、微通道（微米级）里面NS方程仍然成立

如果是3的问题，那应该直接就能解决问题了
如果是4的问题，跟莫迪图对比看看
对于微通道，不是太懂，但是现在微通道都在研究相变了，层流湍流的公式，文献很多，应该非常容易找。
赞一下(4人) 回复此楼

» 本帖已获得的红花（最新10朵）

leo173701
4楼2013-01-18 12:37:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ayujaylp

新虫 (初入文坛)
求回复啊，现在我已经确定f=2*△P*d/l*ρ*u^2是只能用在稳定段的层流区域的，那对于很短的管子，属于层流发展段的管子的摩擦因子f应该怎么确定
赞一下(1人) 回复此楼
2楼2013-01-16 10:32:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

丑丑奔跑

新虫 (小有名气)
★
csgt0: 金币+1, 欢迎交流 2013-01-17 17:10:14
你看看是不是和阻力系数有关？流体力学书上有相关的介绍

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼
3楼2013-01-17 15:45:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

afraid

新虫 (初入文坛)
请问你的问题解决了吗
赞一下 回复此楼
5楼2014-04-30 09:32:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Leo_Kuo1992

新虫 (初入文坛)
楼主怎么解决的？能告诉我么？
赞一下 回复此楼
6楼2014-05-21 09:51:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hezhao

铜虫 (小有名气)
怎么
不看看帮助呢

[ 发自小木虫客户端 ]
赞一下 回复此楼
7楼2014-05-29 04:26:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sdfdds

银虫 (小有名气)
楼主问题解决了吗，跪求怎么解决的……
赞一下 回复此楼
FQZHZXGZ
8楼2014-08-05 09:53:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

leo173701

银虫 (初入文坛)
送红花一朵
引用回帖:
4楼: Originally posted by cheersend at 2013-01-18 12:37:44
1、你很清楚阻力系数是怎么算出来的
2、FLUENT算的方法会跟你一样
3、但是Fluent的Reference Values里面，默认的用于计算的特征长度是1m，还有其他的默认值，都需要你手工改
4、各种粗糙度的壁面的f都不一样，FL ...

请问一下，FLUENT中如何设置边界条件成【流动方向上的】周期边界条件？
我想模拟3D槽道泊肃叶流， 能够设置侧面的周期边界条件，但是不知道怎么设置流动方向上的周期边界条件（否则入口会对流场造成很大的影响）。
有点急切，多谢指点！
赞一下 回复此楼
9楼2015-05-23 14:54:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

leo173701

银虫 (初入文坛)
引用回帖:
4楼: Originally posted by cheersend at 2013-01-18 12:37:44
1、你很清楚阻力系数是怎么算出来的
2、FLUENT算的方法会跟你一样
3、但是Fluent的Reference Values里面，默认的用于计算的特征长度是1m，还有其他的默认值，都需要你手工改
4、各种粗糙度的壁面的f都不一样，FL ...

你好，求帮忙设置WB fluent 流向周期性边界条件？

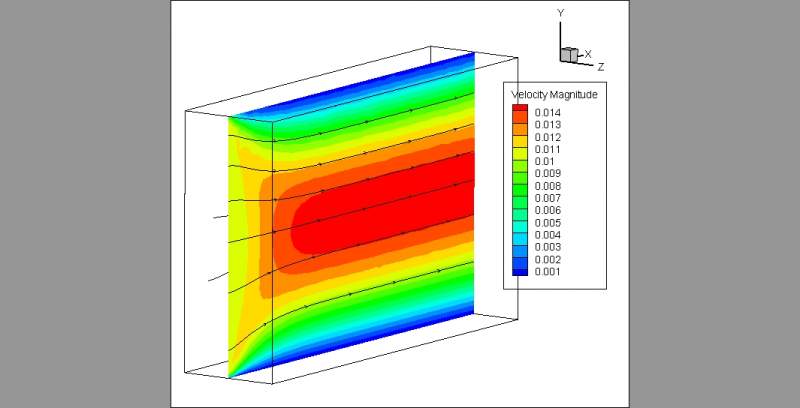

我想模拟长方体区域的泊肃叶流，已经设置了侧向的周期边界条件，当时不知道怎么设置流动方向上的周期边界条件（否则入口和出口会是模拟失败）
多谢指点！
求助：Fluent中沿程阻力系数的确定【急求】
赞一下 回复此楼
10楼2015-05-23 15:07:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
