[求助] fluent中力矩系数的含义 已有1人参与

如题，请问各位大虾，fluent中的力矩系数指的是什么，又怎样得到力矩值？我做的是风力机的模拟，要得到转轮上的力矩来计算风力机的功率。
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2012-05-22 10:08:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

学到明天

新虫 (小有名气)

【答案】应助回帖

求解完成后，可以打开Results--Reports--Forces，里面有Forces和Moments，可以计算得到三个方向的力和力矩
赞一下(1人) 回复此楼
12楼2015-01-17 21:50:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

nawei_guo

新虫 (小有名气)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
xiegangmai: 金币+2 2012-05-22 22:50:32
力矩系数是力矩与密度*速度*速度/2比值。可以用report功能显示
赞一下 回复此楼
2楼2012-05-22 16:27:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

大树与星星

铁虫 (小有名气)
引用回帖:
2楼: Originally posted by nawei_guo at 2012-05-22 16:27:45:
力矩系数是力矩与密度*速度*速度/2比值。可以用report功能显示

这里的速度是什么速度？密度*速度*速度/2 是压力单位，被力矩除会有量纲。另外，我现在算了段时间，力矩系数cm是10的六七次方数量级，这个正常吗？
赞一下 回复此楼
3楼2012-05-22 18:45:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

nawei_guo

新虫 (小有名气)

【答案】应助回帖

★
xiegangmai: 金币+1, 谢谢参与！ 2012-05-22 22:50:44
系数的算法帮助文档里有，你可以看看
赞一下 回复此楼
4楼2012-05-22 21:28:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

大树与星星

铁虫 (小有名气)
@nawei_guo
输出力矩的方法我知道，但力矩与力矩系数的关系可不可以说得详细些？

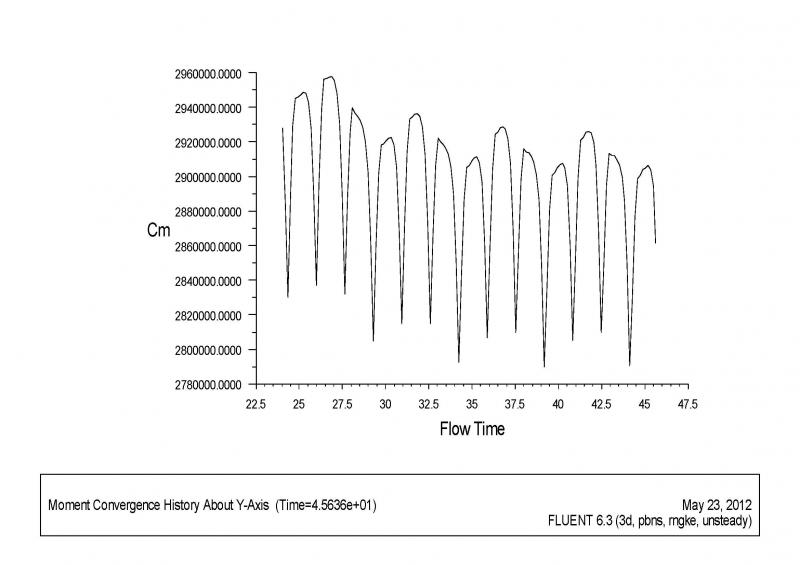

附件是cm图，不过感觉像力矩图
赞一下 回复此楼
5楼2012-05-25 10:57:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

nawei_guo

新虫 (小有名气)

【答案】应助回帖

★ ★
xiegangmai: 金币+1, 谢谢参与！ 2012-05-25 22:57:53
大树与星星: 金币+1, ★有帮助 2012-05-28 19:40:49
力矩系数=力矩与密度*速度*速度*受力面积*特征长度/2比值 我们仿的涡轮流量计，Cm都是10的-7~-8次方，对风机不太好说这个数是不是正常
赞一下 回复此楼
6楼2012-05-25 14:15:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

大树与星星

铁虫 (小有名气)
引用回帖:
6楼: Originally posted by nawei_guo at 2012-05-25 14:15:03
力矩系数=力矩与密度*速度*速度*受力面积*特征长度/2比值 我们仿的涡轮流量计，Cm都是10的-7~-8次方，对风机不太好说这个数是不是正常

在你的案例中，受力面积指什么面积，是所有涡轮叶片面积在流动方向上的投影吗，或者就是流道的横截面积？
赞一下 回复此楼
7楼2012-05-25 14:27:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

019835

新虫 (著名写手)
★
1592203609: 金币-1, 应助指数-1, 到底算不算应助呢？ 2013-10-05 22:28:22
各位，继续啊.....也同问啊，大神显灵啊！
赞一下 回复此楼
8楼2013-10-04 22:03:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

初学者小张

新虫 (小有名气)
引用回帖:
7楼: Originally posted by 大树与星星 at 2012-05-25 14:27:48
在你的案例中，受力面积指什么面积，是所有涡轮叶片面积在流动方向上的投影吗，或者就是流道的横截面积？...

风力机的特征值怎么设置啊
赞一下 回复此楼
9楼2014-12-06 19:32:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

阿巨

铁虫 (初入文坛)
求助楼主，我最近也碰到这个问题，做二维风力机的模拟，请问楼主的问题解决没？
赞一下 回复此楼
10楼2015-01-16 22:44:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
