[求助] ICEM画网格问题 已有1人参与

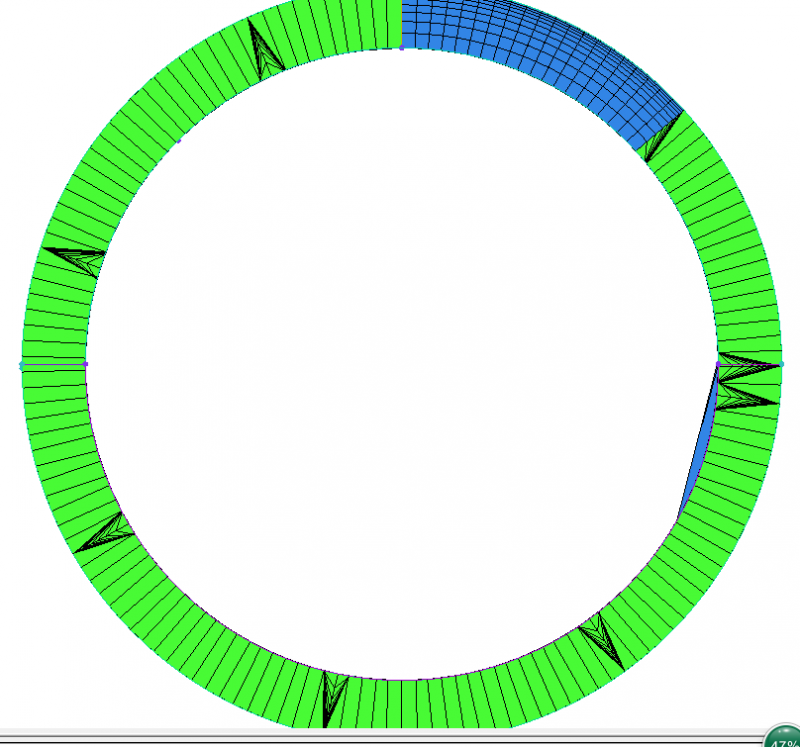

各位大神，我用icem画一个螺旋杆的网格，为什么出现这样的问题？对应的eage为什么连不上呢？求大神指点~

ICEM画网格问题
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2015-05-13 10:19:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

BuaaBachelor

新虫 (小有名气)
根据一个视图没看懂模型和所属问题，可以加两张图放上来

[ 发自小木虫客户端 ]
赞一下 回复此楼
2楼2015-05-13 12:04:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dinglinchao

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by BuaaBachelor at 2015-05-13 12:04:15
根据一个视图没看懂模型和所属问题，可以加两张图放上来

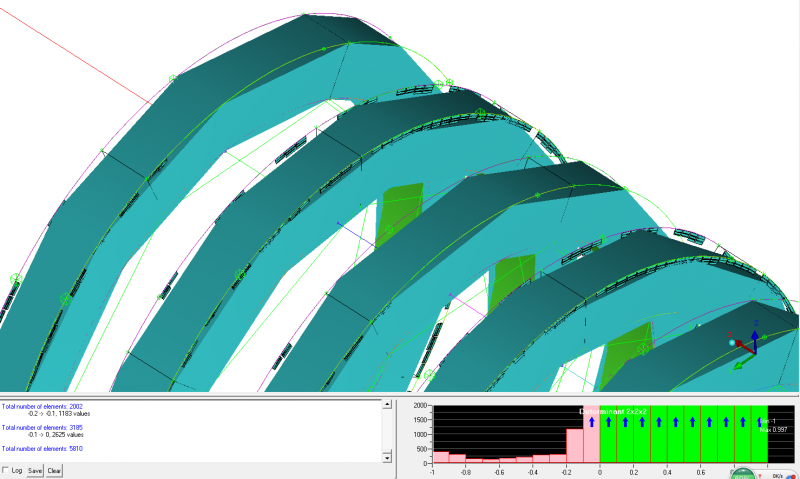

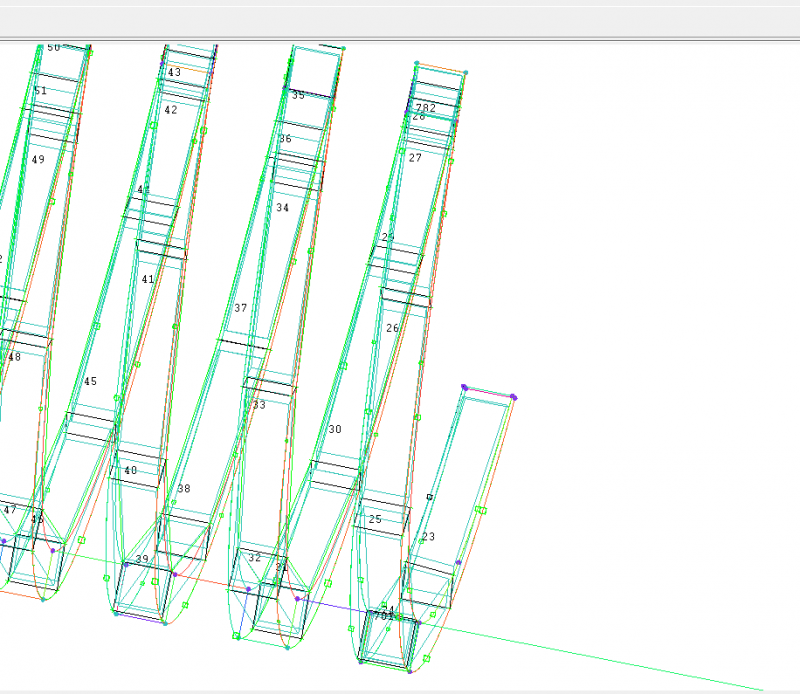

嗯嗯，就是一根螺旋的杆，block的图也上传了。就是那个侧面不明白为啥画不出网格呐？ 请指教
ICEM画网格问题-1


ICEM画网格问题-2
赞一下 回复此楼
3楼2015-05-13 15:38:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

BuaaBachelor

新虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
dinglinchao: 金币+5 2015-05-14 10:04:22
引用回帖:
3楼: Originally posted by dinglinchao at 2015-05-13 15:38:30
嗯嗯，就是一根螺旋的杆，block的图也上传了。就是那个侧面不明白为啥画不出网格呐？ 请指教


...

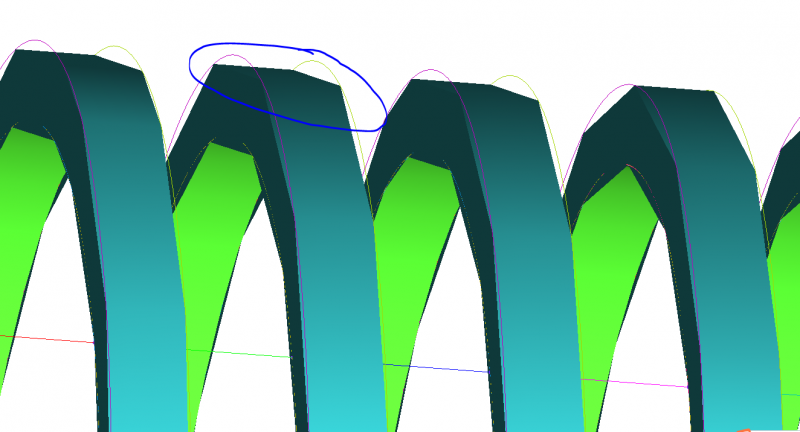

感觉图2中圆圈标识的位置好像是原模型的问题。题主进行几何模型拓扑检查的时候确认只有双边没有单边和多边了吗？（拓扑检查无误是block画网格的前提）在确认没有的基础上，我觉得直接用一个block就行，分别把block的四个顶点和十二条边与模型进行associate。
自己没做过螺旋型案例，以上供参考。

[ 发自小木虫客户端 ]
赞一下(1人) 回复此楼
4楼2015-05-13 16:21:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dinglinchao

新虫 (初入文坛)
引用回帖:
4楼: Originally posted by BuaaBachelor at 2015-05-13 16:21:06
感觉图2中圆圈标识的位置好像是原模型的问题。题主进行几何模型拓扑检查的时候确认只有双边没有单边和多边了吗？（拓扑检查无误是block画网格的前提）在确认没有的基础上，我觉得直接用一个block就行，分别把block ...

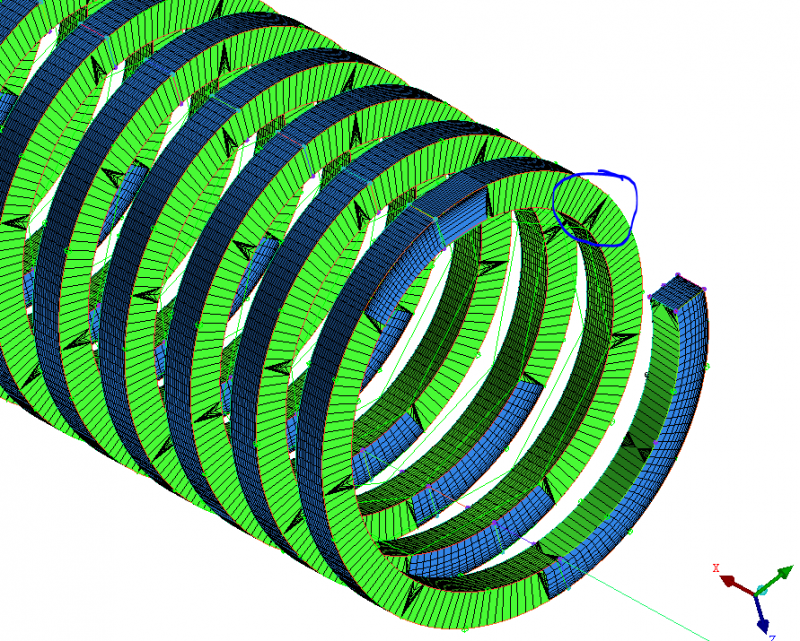

嗯嗯，是拓扑的问题。我当时想的一个block对应起来有困难，下来我试一下看行不行。老师我还有个问题请教，我从SolidWorks里导入icem的图形面跟线之间会有空隙，导致网格质量变差。提高SolidWorks图像质量还是没用，这个该怎么处理呐？
ICEM画网格问题-3


ICEM画网格问题-4
赞一下 回复此楼
5楼2015-05-14 10:08:41
