求问ICEM网格划分的问题 已有1人参与
|
|

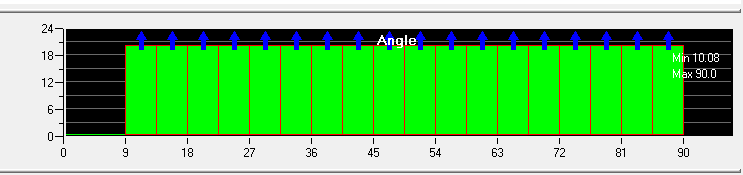

刚开始学，照书上的步骤一步一步来的，下面是问题： 二维网格划分，如图三进三出，红线是我分的块： http://image.keyan.cc/data/bcs/2 ... _1430636954_216.png 网格质量检查选的Angle，结果如图： http://image.keyan.cc/data/bcs/2 ... _1430638046_360.png 原因是分块分的不好吗？还是中间的几条edge没有curve对应？ Output时提示： WARNING: Mesh has uncovered edges. ANSYS Fluent needs a complete boundary (lines in 2D) or it will give a variety of errors and not read in the mesh! If this was 2D Hexa, perhaps your edges are not associated with perimeter curves 导入fluent时提示： Aborted due to critical error  分块.png  网格质量检查.png |
