[求助] comsol 网格划分细化问题 已有2人参与

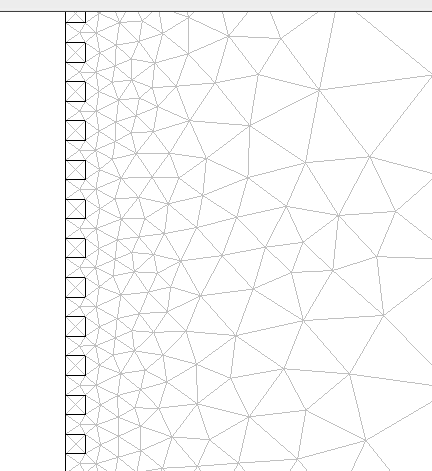

本来直接利用的是网格划分按钮，现在要将此细化，网格划分率提高到原来的10倍。想请教如何操作。

comsol 网格划分细化问题
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2014-09-23 17:23:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

michaeldel

至尊木虫 (正式写手)

火星领导

【答案】应助回帖

★ ★ ★
感谢参与，应助指数 +1
小米粒-cc: 金币+3, ★有帮助, 不管怎样还是要感谢的 2014-09-24 10:45:24
先将网格划分改成用户控制

然后右击 “网格1”节点，---》更多操作----》细化---》选择要细化的区域（默认是全部），填入细化次数。
（1次细化2倍，2次四倍，3次8倍...）
赞一下(1人) 回复此楼
在利思害，在害思利
2楼2014-09-23 17:39:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

小米粒-cc

木虫 (著名写手)
引用回帖:
2楼: Originally posted by michaeldel at 2014-09-23 17:39:00
先将网格划分改成用户控制

然后右击 “网格1”节点，---》更多操作----》细化---》选择要细化的区域（默认是全部），填入细化次数。
（1次细化2倍，2次四倍，3次8倍...）

我用的版本是3.5a,在网格菜单栏下面，没有找到用户控制…

[ 发自小木虫客户端 ]
赞一下 回复此楼
3楼2014-09-23 18:12:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

michaeldel

至尊木虫 (正式写手)

火星领导

【答案】应助回帖

那就不知道了  没有用过3.5
赞一下 回复此楼
在利思害，在害思利
4楼2014-09-24 08:57:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小米粒-cc

木虫 (著名写手)
引用回帖:
4楼: Originally posted by michaeldel at 2014-09-24 08:57:17
那就不知道了  没有用过3.5

你用的是哪个版本的啊？
赞一下 回复此楼
5楼2014-09-24 10:44:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

relive012429

铁杆木虫 (职业作家)

【答案】应助回帖

★ ★ ★
感谢参与，应助指数 +1
小米粒-cc: 金币+3, ★有帮助 2014-09-25 08:55:24
可以修改最大最小单元，和单元增长率，近而细化网格
赞一下 回复此楼
Move forward with grateful heart.
6楼2014-09-24 14:46:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小米粒-cc

木虫 (著名写手)
引用回帖:
6楼: Originally posted by relive012429 at 2014-09-24 14:46:49
可以修改最大最小单元，和单元增长率，近而细化网格

恩，自由网格参数下面可以修改，请问最大最小单元、和单元增长率，指什么意思？
赞一下 回复此楼
7楼2014-09-25 08:56:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

relive012429

铁杆木虫 (职业作家)

【答案】应助回帖

★ ★ ★
小米粒-cc: 金币+3 2014-09-25 09:10:17
引用回帖:
7楼: Originally posted by 小米粒-cc at 2014-09-25 08:56:50
恩，自由网格参数下面可以修改，请问最大最小单元、和单元增长率，指什么意思？...

最大最小单元指的就是网格单元的最大尺寸（边的尺寸），增长率就是网格单元在最大最小单元的基础上，可以增大到增长率这些倍，网格单元边的尺寸介于最大最小单元，以增长率为基准在这个范围内变化。
赞一下 回复此楼
Move forward with grateful heart.
8楼2014-09-25 09:05:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小米粒-cc

木虫 (著名写手)
引用回帖:
8楼: Originally posted by relive012429 at 2014-09-25 09:05:32
最大最小单元指的就是网格单元的最大尺寸（边的尺寸），增长率就是网格单元在最大最小单元的基础上，可以增大到增长率这些倍，网格单元边的尺寸介于最大最小单元，以增长率为基准在这个范围内变化。...

假设，网格要划分到10微米，，那么最小单元应该设置成10微米是吧？
赞一下 回复此楼
9楼2014-09-25 09:10:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

relive012429

铁杆木虫 (职业作家)

【答案】应助回帖

★
小米粒-cc: 金币+1, ★★★★★最佳答案, 非常感谢。 2014-09-25 10:34:05
引用回帖:
9楼: Originally posted by 小米粒-cc at 2014-09-25 09:10:05
假设，网格要划分到10微米，，那么最小单元应该设置成10微米是吧？...

最小单元是10um，只是最小的单元是10um，但整体网格分布是介于最大和最小单元的，除非你把最大最小单元设置成相等，增长率设置成1
赞一下 回复此楼
Move forward with grateful heart.
10楼2014-09-25 09:25:20
