小木虫论坛-学术科研互动平台 » 计算模拟区 » 仿真模拟 » FEM基本理论 » deform-3d局部网格细化
北京石油化工学院2026年研究生招生接收调剂公告
111/2返回列表12下一页
查看: 7638  |  回复: 10
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

comehomer

银虫 (初入文坛)

[交流] deform-3d局部网格细化 已有6人参与

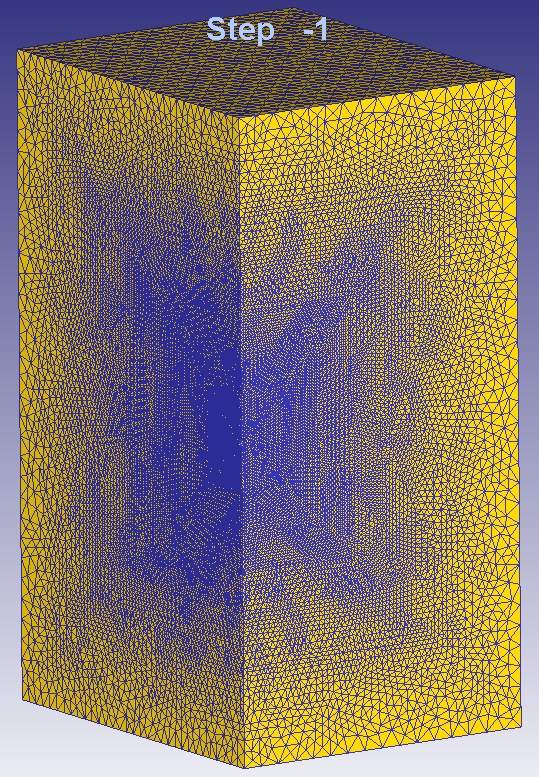

deform-3d中网格细化常常划成这样(截图00、01)，这是我自己画的，安装deform使用教程里的介绍细化的。

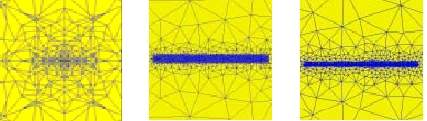

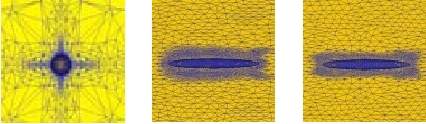

而在一些文献的，网格划分成截图02、03，(截图所示为锻件中孔洞的变形过程)，截图02/03的网格仅在孔洞表面细化，其他位置网格大。
请教高手，截图02/03的网格是怎么划分出来的？
deform-3d局部网格细化


deform-3d局部网格细化-1


deform-3d局部网格细化-2


deform-3d局部网格细化-3
回复此楼

» 收录本帖的淘帖专辑推荐

deform2d

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2014-03-07 17:22:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

blink星

银虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
这个可能是DEFORM的一个BUG,,,,你生成DB文件后,重新进入那个DB文件再重新局部划分网格就可以了...之前也是把我折腾的,后来无意中发现了可以这样解决
赞一下(2人) 回复此楼
7楼2014-08-25 12:53:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xincliffwang

新虫 (初入文坛)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
楼主，你的问题有两种办法解决，一种是直接在deform中划分网格。
一种是通过其他有限元软件划分网格导入到deform中。
--------------------
直接在deform中划分，应该多个窗口叠加是一种办法，还有一种办法是对几何先做了预处理，再划分，那么一个窗口进行细化就可以达到目的。

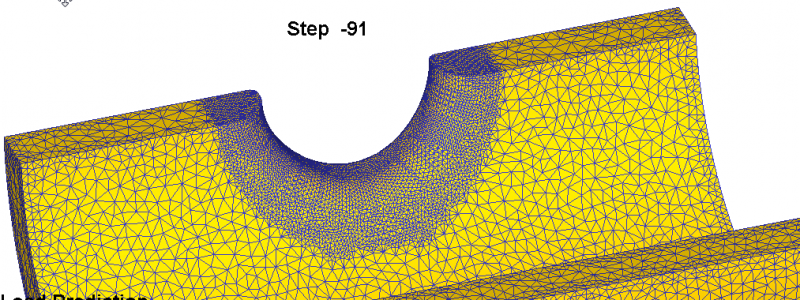

下面第一幅图中的尺寸： 在一个外径Φ3600 和内径Φ1200的筒体壁内有一个尺寸为Φ10的空洞

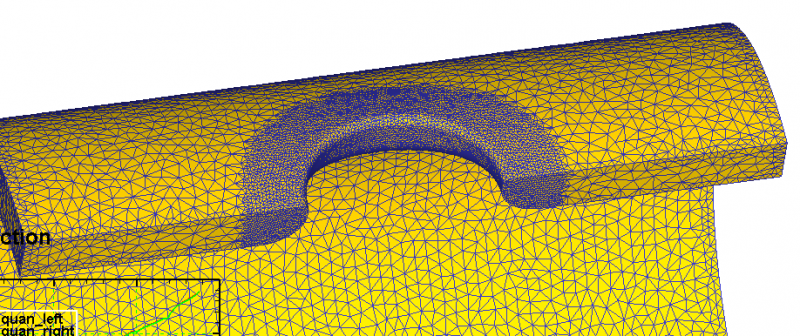

第二副图中的尺寸：原件尺寸外径1000mm
deform-3d局部网格细化-4


deform-3d局部网格细化-5


deform-3d局部网格细化-6
赞一下(1人) 回复此楼
大悟者，方可得大自在(http://blog.sina.com.cn/xincliffwang)（http://home.simwe.com/?426399）
9楼2015-03-30 15:43:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

liguangbenre

金虫 (初入文坛)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖

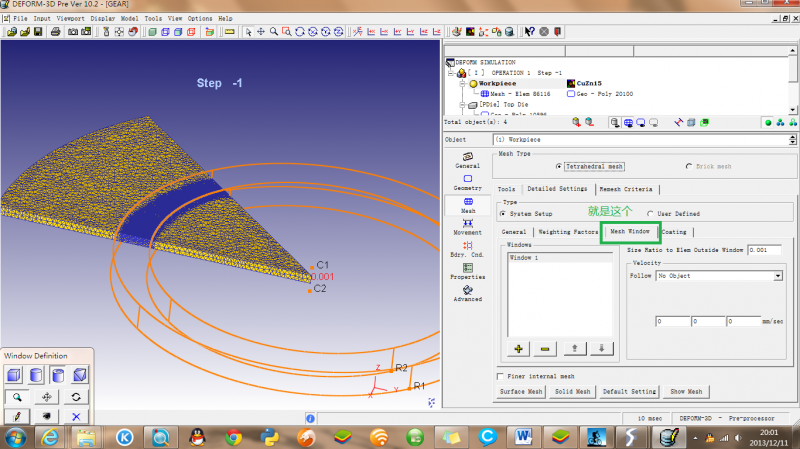

DEFORM里面划分网格模块包含有MESH WINDOW吧，好像是这个，添加几个窗口，然后定义密度，就可以实现局部密化网格
赞一下 回复此楼
2楼2014-03-09 09:45:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

comehomer

银虫 (初入文坛)
引用回帖:
2楼: Originally posted by liguangbenre at 2014-03-09 09:45:26
DEFORM里面划分网格模块包含有MESH WINDOW吧，好像是这个，添加几个窗口，然后定义密度，就可以实现局部密化网格

怎样添加多个窗口，我现在只能实现一个窗口
赞一下 回复此楼
3楼2014-03-09 11:42:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liguangbenre

金虫 (初入文坛)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
楼主仔细看看，多试试，祝你成功
deform-3d局部网格细化-7
赞一下 回复此楼
4楼2014-03-09 20:04:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

comehomer

银虫 (初入文坛)
引用回帖:
4楼: Originally posted by liguangbenre at 2014-03-09 20:04:44
楼主仔细看看，多试试，祝你成功


这种方法没问题，会处理。上面截图00、01就是我处理。你仔细看看截图00、01与截图02、03，两者之间使用区别的。截图02、03中孔洞处的网格处理相当密，效果很好。
另，1楼说网格细化可以多个窗口，不知道怎么弄。例如你贴的图中，在图中网格密集区在添加一个区域进行网格细分，可以吗？
赞一下 回复此楼
5楼2014-03-09 21:03:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

honkey

新虫 (初入文坛)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
请问楼主问题解决了吗？模拟遇到相同的疑问。
赞一下 回复此楼
6楼2014-07-19 12:00:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xincliffwang

新虫 (初入文坛)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
楼主的问题，请参看我写的一个帖子。这个问题可以解决
[原创]网格局部细化示例
http://blog.sina.com.cn/s/blog_7575087b0102uz6i.html
赞一下 回复此楼
大悟者，方可得大自在(http://blog.sina.com.cn/xincliffwang)（http://home.simwe.com/?426399）
8楼2015-03-30 15:34:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

flingbaby

铁杆木虫 (著名写手)

小虫子
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
9楼: Originally posted by xincliffwang at 2015-03-30 15:43:03
楼主，你的问题有两种办法解决，一种是直接在deform中划分网格。
一种是通过其他有限元软件划分网格导入到deform中。
--------------------
直接在deform中划分，应该多个窗口叠加是一种办法，还有一种办法是对几 ...

这些局部的细化怎么处理的呢  谢谢  有知道的麻烦给指点一下吧
赞一下 回复此楼
让我早点毕业吧！！
10楼2016-02-10 18:11:09
