[求助] comsol网格划分问题 已有3人参与

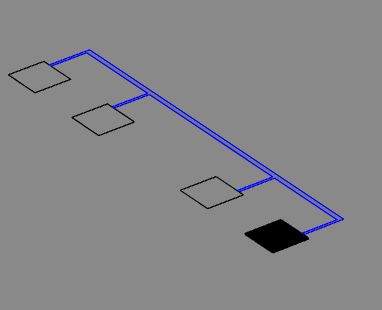

请问comsol网格报错,显示intersecting face element是什么原因,几何机构如图,报错的部分是蓝色部分

comsol网格划分问题
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

albertwowwow

木虫 (小有名气)

【答案】应助回帖

感谢参与,应助指数 +1
你用的是自动画网格吗?把蓝色部分进行手动画网格试试,应该就可以了
2楼2014-09-05 08:57:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

luomu518

禁虫 (小有名气)

感谢参与,应助指数 +1
本帖内容被屏蔽

3楼2014-09-05 09:40:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

suyusuyu

新虫 (初入文坛)

引用回帖:
3楼: Originally posted by luomu518 at 2014-09-05 09:40:23
把出问题的地方画细点试试。

请问具体怎么操作,我细化了尺寸,但是界面还会报错
4楼2014-09-05 10:22:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

albertwowwow

木虫 (小有名气)

【答案】应助回帖

把你的几何图形分成几部分,比如你的图,四个方形是一组,蓝色部分四个竖的一组,横的自己一组,然后分别手动画网格。有时候画网格失败就可以拆分着画
5楼2014-09-05 12:09:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

beauty平

新虫 (初入文坛)

请问,你的问题解决了吗?
6楼2016-01-08 22:12:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

beauty平

新虫 (初入文坛)

我也出现了相同的问题,想请教一下
7楼2016-01-08 22:13:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

陈博万岁

金虫 (小有名气)

【答案】应助回帖

1、试试在几何中右键虚拟操作—忽略边—选中极窄和4根区域和下面4个正方形的连接部分(短线),目的是为了连通整个区域,然后如果模型是2D的,就剖分自由三角形网格,最大单元尺寸设置成正方形边长的十分之一,最小单元尺寸设置为最窄宽度的十分之一,具体几分之几你可以根据模型继续调整;
2、不知道你的截图为什么第四个是黑色的,有时候选择域,统一在定义—选择—显示里面一个域一个域的分别定义好,在后续操作中直接选择,能避免重复剖分等麻烦。
不知道对你有没有用,希望继续讨论啦~
8楼2016-01-13 18:20:56
