小木虫论坛-学术科研互动平台 » 计算模拟区 » 仿真模拟 » ANSYS & ABAQUS » 求助怎么 用ansys给球体划分网格
101/1返回列表
查看: 10647  |  回复: 9
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

洪大帅hlc

新虫 (初入文坛)

[求助] 求助怎么 用ansys给球体划分网格 已有3人参与

лл
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2015-04-25 00:10:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

niumingjie

银虫 (初入文坛)

【答案】应助回帖

感谢参与，应助指数 +1
同道中人！以后多交流！

[ 发自小木虫客户端 ]
赞一下 回复此楼
勤奋的虫子
2楼2015-04-25 00:16:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

beefman

铜虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
http://muchong.com/bbs/viewthread.php?tid=8819367&pid=8#pid8
可参考我用hypermesh画的方法，我不用ansys前处理，不过原理应该是一样的。
赞一下(1人) 回复此楼
3楼2015-04-25 00:23:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mxwq

新虫 (正式写手)
vmesh划分，用精度控制网格数量...

[ 发自小木虫客户端 ]
赞一下(1人) 回复此楼
4楼2015-04-25 00:24:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mxwq

新虫 (正式写手)
或者先把外表面划分，然后再自由划分体，精度随意控制...画出来的网格可控性很不错...

[ 发自小木虫客户端 ]
赞一下(1人) 回复此楼
5楼2015-04-25 00:28:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mxwq

新虫 (正式写手)

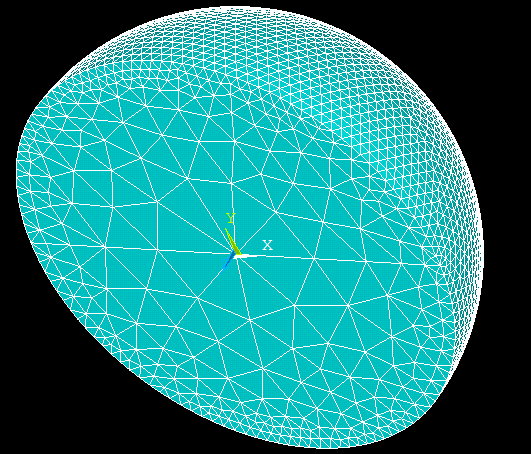

这样行吧？外表面尺寸随意控制，内部径向单元尺寸渐变，数量和渐变程度可随意控制。。。只是修改参数而已。。。命令也比较简答。。。应该可以满足你的需求了吧？
求助怎么 用ansys给球体划分网格
赞一下(1人) 回复此楼
6楼2015-04-25 12:27:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tangzm9588

金虫 (正式写手)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
洪大帅hlc: 金币+2, ★★★很有帮助 2015-05-07 19:38:53
在球中心建立一个正方体，将正方体的六个面投影到球面上进行切割，总共切割为7个体，用映射网格即可。
赞一下(2人) 回复此楼
7楼2015-04-26 10:38:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tangzm9588

金虫 (正式写手)

【答案】应助回帖

★ ★
洪大帅hlc: 金币+2, ★★★很有帮助 2015-05-07 19:38:43

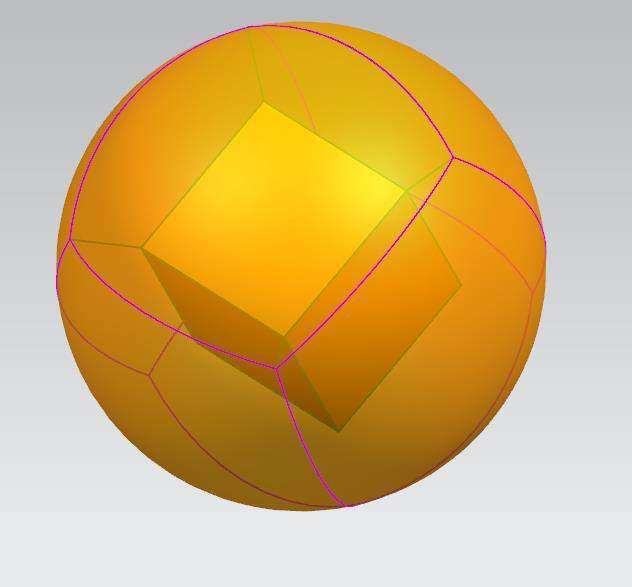

球的六面体网格划分的切割方法
求助怎么 用ansys给球体划分网格-1
赞一下(1人) 回复此楼
8楼2015-04-26 11:27:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

沉默剑士

新虫 (小有名气)
引用回帖:
8楼: Originally posted by tangzm9588 at 2015-04-26 11:27:07
球的六面体网格划分的切割方法


怎么投影的？GUI 操作谢谢

发自小木虫Android客户端
赞一下(2人) 回复此楼
9楼2017-10-31 16:49:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Liu丶Yong

新虫 (初入文坛)
引用回帖:
9楼: Originally posted by 沉默剑士 at 2017-10-31 16:49:44
怎么投影的？GUI 操作谢谢
...

我也不知道，求指导
赞一下 回复此楼
10楼2018-12-19 21:13:49
