[求助] ansys 划分网格问题已有3人参与

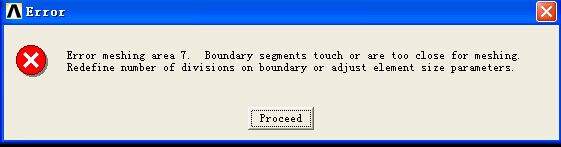

通过catia建的曲面，存为igs导入ansys，然后拖拽生成体。见附件，但无论怎么划分网格都出错。错误如下：
ansys 划分网格问题


求高手解答  O(∩_∩)O谢谢
回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : area.db
    • 2015-02-13 15:03:50, 2 M

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼2015-02-13 15:05:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

niuniu1091

金虫 (小有名气)

【答案】应助回帖

保存成 x_t格式再导进去试试
赞一下(1人) 回复此楼
海洋工程入门
2楼2015-02-20 20:49:10
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shgao20

专家顾问 (职业作家)

【答案】应助回帖

你的模型中定义了 SOLID 单元，但是几何只有一个面，并没有体积，当然不能划分网格。
你说你 "拖拽生成体"，可以 Utility Menu > List > Volume 看看是否真的生成了体积。
赞一下 回复此楼
3楼2015-02-23 16:20:51
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

天地行008

银虫 (小有名气)

【答案】应助回帖

文中说的的模型有问题，提示改换实体模型或者改换网格单元模型类型修正更改。同时，你的模型中要是有非常短的线条的话，一定要处理好后才能完成完成实体网格划分的。
赞一下 回复此楼
4楼2015-03-29 13:15:33
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

天地行008

银虫 (小有名气)

【答案】应助回帖

你的模型有非常尖锐点存在，应该是你的实体模型中存在无限接近（反向相切是一种）或者有太短的不适合最小长度单元网格划分的线条边存在
对于无限接近，通常是在通过IGES转化过程中的计算机相信丢失（拓扑丢失是一中）造成的，可转.x_t等其它格式传输试试，若果是模型本身有太短边线存在，劲量用比较长的线条近似处理掉或者太细微的结构整个不出现在体积胖大的模型中，工程实际经验，希望能供借鉴帮助
赞一下 回复此楼
5楼2015-04-05 08:46:28
