[求助] 在ABAQUS中如何用六面体单元给一个球体或半球体，球头子弹划分网格 已有2人参与

如题

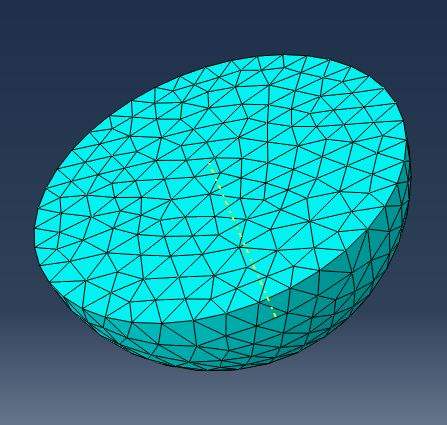

在ABAQUS中如何用六面体单元给一个球体或半球体，球头子弹划分网格
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2014-12-04 11:35:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

huluzhiwang

木虫 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
在mesh 里能设置是六面体单元，还是四面体单元
赞一下 回复此楼
Youcandoit.
2楼2014-12-04 12:39:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

怒送FB

金虫 (初入文坛)
引用回帖:
2楼: Originally posted by huluzhiwang at 2014-12-04 12:39:57
在mesh 里能设置是六面体单元，还是四面体单元

半球和球体不能直接用六面体单元划分

[ 发自小木虫客户端 ]
赞一下 回复此楼
3楼2014-12-04 12:43:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

huluzhiwang

木虫 (著名写手)
引用回帖:
3楼: Originally posted by 怒送FB at 2014-12-04 12:43:21
半球和球体不能直接用六面体单元划分
...

为什么要用六面体呢，用四面体更好更精确
赞一下 回复此楼
Youcandoit.
4楼2014-12-04 12:53:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

怒送FB

金虫 (初入文坛)
引用回帖:
4楼: Originally posted by huluzhiwang at 2014-12-04 12:53:14
为什么要用六面体呢，用四面体更好更精确...

应该是六面体更精确吧，我看别人能划出来，我不知道怎么划的

[ 发自小木虫客户端 ]
赞一下 回复此楼
5楼2014-12-04 13:46:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jinjinliu

银虫 (著名写手)
引用回帖:
5楼: Originally posted by 怒送FB at 2014-12-04 13:46:55
应该是六面体更精确吧，我看别人能划出来，我不知道怎么划的
...

那你把别人的结果贴出来，不过你要把模型旋转一下，看有没有网格非常集中的区域。
赞一下 回复此楼
6楼2014-12-05 07:45:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

怒送FB

金虫 (初入文坛)
引用回帖:
5楼: Originally posted by 怒送FB at 2014-12-04 13:46:55
应该是六面体更精确吧，我看别人能划出来，我不知道怎么划的
...

我已经搞出来了，把球体分割成八分之一球体就能用六面体单元进行结构化划分了。

[ 发自小木虫客户端 ]
赞一下 回复此楼
7楼2014-12-05 12:27:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

怒送FB

金虫 (初入文坛)
引用回帖:
6楼: Originally posted by jinjinliu at 2014-12-05 07:45:43
那你把别人的结果贴出来，不过你要把模型旋转一下，看有没有网格非常集中的区域。...

我已经搞出来了，把球体分割成八分之一球体就能用六面体单元进行结构化划分了。

[ 发自小木虫客户端 ]
赞一下 回复此楼
8楼2014-12-05 12:27:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

夜寒瞳

木虫 (职业作家)

【答案】应助回帖

感谢参与，应助指数 +1
引用回帖:
3楼: Originally posted by 怒送FB at 2014-12-04 12:43:21
半球和球体不能直接用六面体单元划分
...

在SIMWE论坛上，有种特意针对这种的画网格方法，叫做“啃梨法”，实用~无论用Hypermesh还是Abaqus，都应该能操作出来，就是费点儿时间~还有一种方法是中间弄出来个圆柱来，剩余的部分一个旋转就可以了~
赞一下 回复此楼
如果一个男人肯拿睡觉的时间去搞事业，那么一定会有人愿意陪他睡觉
9楼2014-12-06 08:43:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

怒送FB

金虫 (初入文坛)
引用回帖:
9楼: Originally posted by 夜寒瞳 at 2014-12-06 08:43:45
在SIMWE论坛上，有种特意针对这种的画网格方法，叫做“啃梨法”，实用~无论用Hypermesh还是Abaqus，都应该能操作出来，就是费点儿时间~还有一种方法是中间弄出来个圆柱来，剩余的部分一个旋转就可以了~...

啃梨法是啥方法？

[ 发自小木虫客户端 ]
赞一下 回复此楼
10楼2014-12-06 12:09:46
