[求助] 有限层扩散电路怎么拟合拟合已有2人参与

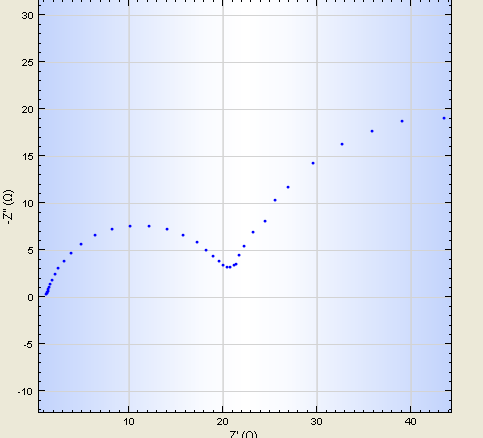

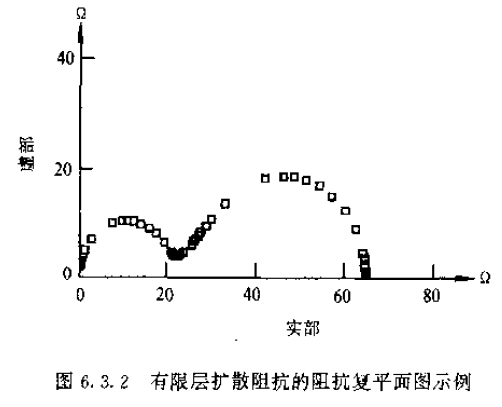

按照电化学阻抗导论，我的样品可以拟合成有限层扩散阻抗电路，但是具体电路是怎么设定，有限层阻抗器件Wo怎么放。



回复此楼

» 猜你喜欢

中国科大电池方向任晓迪课题组招收2026级博士生-电解液/电池安全性/人工智能方向已经有21人回复
26年秋季博士申请已经有0人回复
分析化学论文润色/翻译怎么收费? 已经有155人回复
推荐给英语教学者的一本单词书《金鱼单词讲义：从26个拉丁字母到106万个英语单词》已经有59人回复
推荐给教师的一本单词书《金鱼单词讲义：从26个拉丁字母到106万个英语单词》已经有32人回复
核磁分析软件MestReNova打开文件时报错已经有0人回复
在职博后不能申请博后基金了，那么在职博后意义何在？已经有2人回复
青岛大学化学化工学院分子测量学研究院2026年招收博士研究生已经有0人回复
香港科技大学（广州）诚招电催化方向博士生（2026秋入学）已经有0人回复

» 本主题相关价值贴推荐，对您同样有帮助:

电路拟合时如何选合适的电阻值？已经有18人回复
EIS 解释电子和离子已经有16人回复
交流阻抗谱出现两个半圆形状，所用拟合等效电路是否正确？哪个是电荷传递的阻抗？已经有20人回复
一组数据该如何拟合已经有3人回复
关于阻抗拟合电路中电阻值的求法？已经有4人回复
用ZSimpWin分析交流阻抗时选定等效电路后怎么手动输入各部件的初始值并继续拟合?? 已经有14人回复
阻抗拟合W的分析已经有7人回复
Zview 有电路图，数据怎么拟合已经有7人回复
等效电路图拟合已经有7人回复
EIS拟合，等效电路的选择。。。已经有5人回复
腐蚀低碳钢阻抗谱可以用R(CR)(QR)拟合，怎么理解呢，谢谢已经有14人回复
拟合电路选择？已经有6人回复
交流阻抗结果拟合问题已经有14人回复
关于等效电路拟合求助大神老神已经有10人回复
电化学阻抗拟合问题已经有33人回复
origin拟合出的不同曲线如何在一个图中导出，谢了已经有9人回复
求阻抗拟合电路！！！救救吧~~~ 已经有12人回复
交流阻抗高手：关于存在吸附电感的交流阻抗拟合等效电路已经有4人回复
【求助】求助高手交流阻抗图拟合等效电路的问题已经有19人回复
【交流】交流阻抗图谱怎么拟合？请高手指点已经有9人回复
【求助】【求助】此图层如何建立等效电路进行阻抗拟合已经有8人回复
【求助】EIS拟合的等效电路已经有5人回复
【求助】交流阻抗等效电路拟合已经有8人回复

1楼 2015-04-03 11:29:10

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

binbinitaly

铁杆木虫 (著名写手)

应助: 391 (硕士)
金币: 6153.6
散金: 3
红花: 38
帖子: 1403
在线: 237.4小时
虫号: 1086877
注册: 2010-09-01
性别: GG
专业: 金属材料的磨损与磨蚀

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
追梦人0320: 金币+20, ★★★很有帮助 2015-04-07 08:33:07

我感觉你的Nyquist图除了考虑有限层扩散，还有可能是另外一种等效电路，看哪个物理意义符合你的体系吧。



赞一下

回复此楼

既然选择了远方，便只顾风雨兼程！时间是检验一切的唯一标准！

2楼2015-04-03 12:01:25

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

追梦人0320

木虫 (正式写手)

应助: 0 (幼儿园)
金币: 4731.3
散金: 796
红花: 1
帖子: 660
在线: 151.2小时
虫号: 1712842
注册: 2012-03-23
性别: GG
专业: 高分子材料的加工与成型

引用回帖:

2楼: Originally posted by binbinitaly at 2015-04-03 12:01:25
我感觉你的Nyquist图除了考虑有限层扩散，还有可能是另外一种等效电路，看哪个物理意义符合你的体系吧。


...

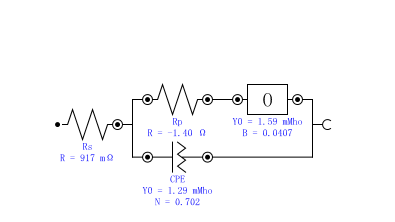

我用NOVA软件进行拟合，用的图1的电路，但是就是拟合不出来。

赞一下

回复此楼

» 本帖已获得的红花（最新10朵）

郭菲菲93

3楼2015-04-03 14:18:29

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

追梦人0320

木虫 (正式写手)

应助: 0 (幼儿园)
金币: 4731.3
散金: 796
红花: 1
帖子: 660
在线: 151.2小时
虫号: 1712842
注册: 2012-03-23
性别: GG
专业: 高分子材料的加工与成型

引用回帖:

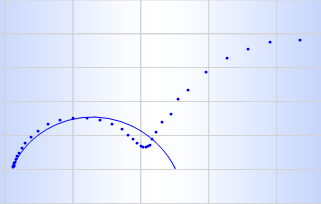

用的是上图的拟合电路，但是老是拟合不好，不知道怎么调整，，，我希望拟合成含扩散阻抗的电路



赞一下

回复此楼

4楼2015-04-03 14:24:27

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

binbinitaly

铁杆木虫 (著名写手)

应助: 391 (硕士)
金币: 6153.6
散金: 3
红花: 38
帖子: 1403
在线: 237.4小时
虫号: 1086877
注册: 2010-09-01
性别: GG
专业: 金属材料的磨损与磨蚀

引用回帖:

3楼: Originally posted by 追梦人0320 at 2015-04-03 14:18:29
我用NOVA软件进行拟合，用的图1的电路，但是就是拟合不出来。...

那你试试选择三个时间常数的？

赞一下

回复此楼

既然选择了远方，便只顾风雨兼程！时间是检验一切的唯一标准！

5楼2015-04-03 15:35:01

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

qq394871254

金虫 (正式写手)

院士

ECEPI: 1
应助: 137 (高中生)
金币: 464.9
散金: 816
红花: 28
帖子: 989
在线: 471.5小时
虫号: 1157563
注册: 2010-11-28
专业: 电化学

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
追梦人0320: 金币+10, ★★★很有帮助, 10 2015-04-07 08:33:31

用R+RQ+RQ 和 R+RQ+RQ+Q 试试

赞一下

回复此楼

6楼2015-04-06 14:22:11

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

郭菲菲93

新虫 (小有名气)

应助: 0 (幼儿园)
金币: 254.5
散金: 45
红花: 1
帖子: 127
在线: 10.7小时
虫号: 5036816
注册: 2016-09-20
专业: 电化学

送红花一朵

引用回帖:

3楼: Originally posted by 追梦人0320 at 2015-04-03 14:18:29
我用NOVA软件进行拟合，用的图1的电路，但是就是拟合不出来。...

您好，我也出现了同样的问题，请问您的解决了吗？我特别着急想知道，万分感谢！

发自小木虫IOS客户端

赞一下

回复此楼

7楼2018-07-16 09:56:21
