[求助] Zview 有电路图,数据怎么拟合

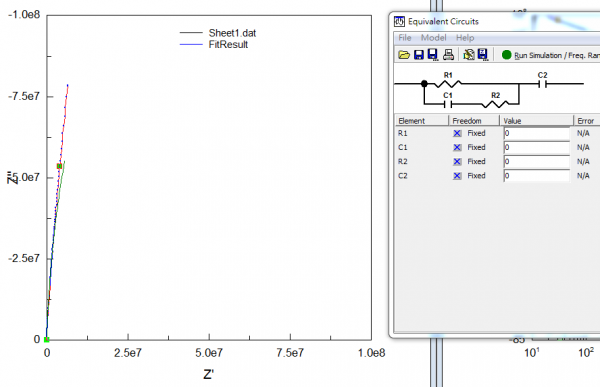

这个图是BiFeO3材料做的EIS图和等效电路

想请问怎么去得到数据

我看过"【原创】一步一步教你用Zview拟合交流阻抗谱"

我照他的方式数据会误差很多没办法拟合

请问是要一个一个fit得到数据吗

请问要怎么得到个​​别的数据

感谢各位大侠帮忙
Zview 有电路图,数据怎么拟合


Zview 有电路图,数据怎么拟合-1
回复此楼

» 收录本帖的淘帖专辑推荐

资料

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

egg19900805

新虫 (小有名气)

有人知道吗

要怎么得到个别的数据

请救救我   感谢!
2楼2013-09-16 14:28:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yangazi

金虫 (小有名气)

【答案】应助回帖

感谢参与,应助指数 +1
你这个阻抗图是前部分半圆后部分扩散的吗?如果是这样,那你要分两步来拟合。首先选中前半部分半圆,然后用我们常用的半圆拟合模型来拟合,然后将相应的数据拖入到你图中所示的R1、C1中去,然后再选中后半部分,用Warburg模型来拟合,再将相应的数据拖入到你图中所示的R2、C2中,然后点击Run simulation就可以了,等他运行完之后的数值就是你需要的数值。对了,将图中的fix全部点击换成unsure。还有要说明的就是,前面我说的分步拟合,那个拟合方法和你平时拟合基本模型是一样的,不用特别教。
希望能够帮到你

» 本帖已获得的红花(最新10朵)

3楼2013-09-16 16:59:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

egg19900805

新虫 (小有名气)

送红花一朵
引用回帖:
3楼: Originally posted by yangazi at 2013-09-16 16:59:27
你这个阻抗图是前部分半圆后部分扩散的吗?如果是这样,那你要分两步来拟合。首先选中前半部分半圆,然后用我们常用的半圆拟合模型来拟合,然后将相应的数据拖入到你图中所示的R1、C1中去,然后再选中后半部分,用W ...

感谢你的回覆
我的阻抗好像就直直一条上去

另外请问半圆拟合模型和华宝模型是指什么
4楼2013-09-16 19:43:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

egg19900805

新虫 (小有名气)

引用回帖:
3楼: Originally posted by yangazi at 2013-09-16 16:59:27
你这个阻抗图是前部分半圆后部分扩散的吗?如果是这样,那你要分两步来拟合。首先选中前半部分半圆,然后用我们常用的半圆拟合模型来拟合,然后将相应的数据拖入到你图中所示的R1、C1中去,然后再选中后半部分,用W ...

我自己拟合后曲线没有很接近
错误%有一个到41%左右
请问是只要一直改动那一个就好吗?

感谢
Zview 有电路图,数据怎么拟合-2

5楼2013-09-16 19:52:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yangazi

金虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
egg19900805: 金币+50, ★★★很有帮助, 感谢 2013-09-18 09:09:01
引用回帖:
4楼: Originally posted by egg19900805 at 2013-09-16 19:43:39
感谢你的回覆
我的阻抗好像就直直一条上去

另外请问半圆拟合模型和华宝模型是指什么...

哈哈!一条直线上去的话就直接用Warbug模型,就是那个Ws模型,你试试。你周围有懂电化学的同学吗?你问下他们,我们这隔的远,讲不清楚,哈哈~
6楼2013-09-17 10:03:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

005zero

金虫 (小有名气)

楼主,可否给我说说导入数据后再怎么运行吗,我按照讲解上说的运行不出来
路漫漫其修远兮,吾将上下而求索
7楼2013-11-14 21:10:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

egg19900805

新虫 (小有名气)

引用回帖:
7楼: Originally posted by 005zero at 2013-11-14 21:10:20
楼主,可否给我说说导入数据后再怎么运行吗,我按照讲解上说的运行不出来

设置好自己的电路图
将数据导入
案model->edit fit parameter 改成fitting
案Run Simulation/Freq. Range
就会出现fitting的曲线

再用model->edit fit parameter 的simulation作微调
8楼2013-11-15 09:42:29
