| 查看: 1451 | 回复: 4 | |||
[求助]
关于TEM电子衍射图处理问题 急急急 已有2人参与
|
|

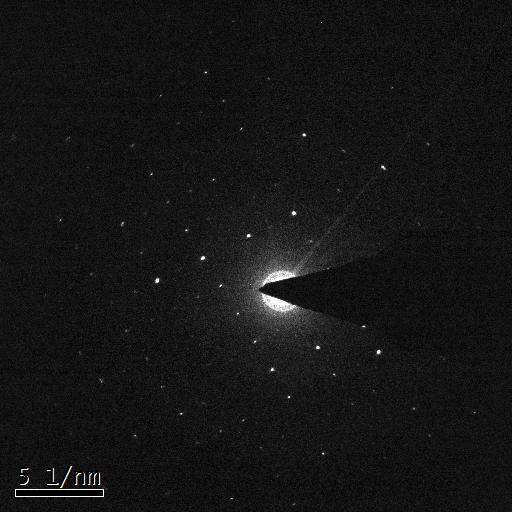

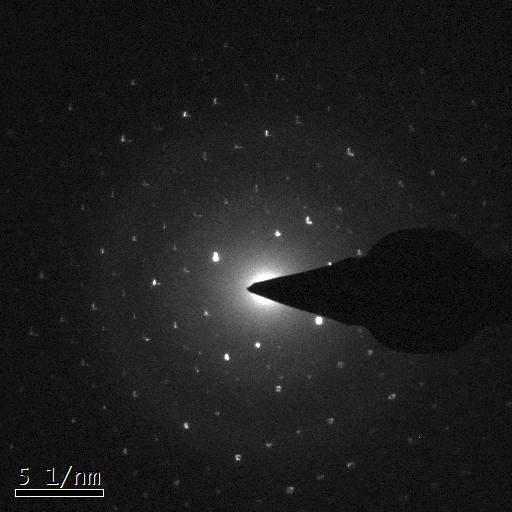

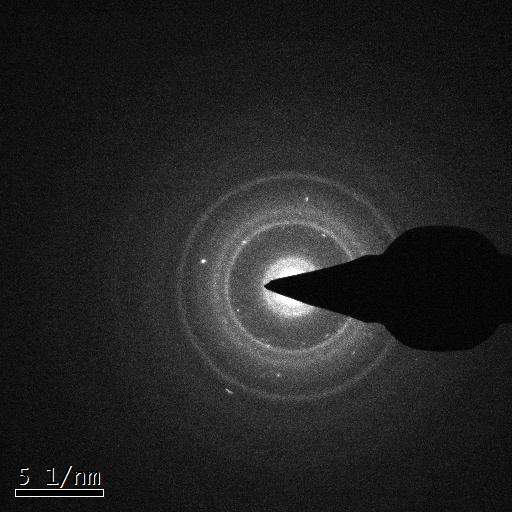

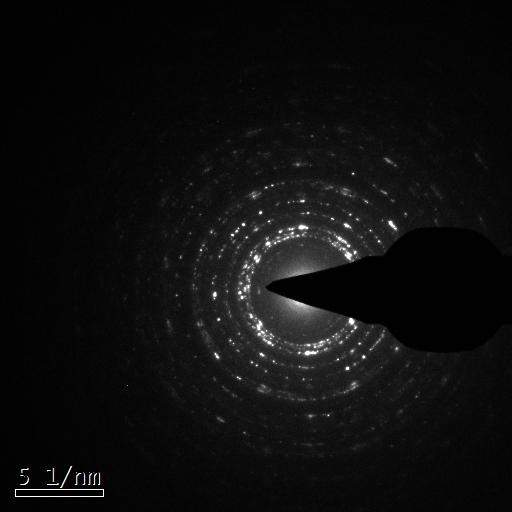

小白最近做了两个物质的透镜和衍射，然后第一个物质是，高倍透射图上找到了和xrd峰对应的晶格条纹，但是这个点阵衍射图怎么都找不到对应间距的距离啊 求测量方法啊啊啊啊啊 前两张都是第一个物质的衍射图 第二个物质的图，看起来虽然都是多晶的，就是有衍射环，但是明显不大一样啊，一个看着就利落些，一个好多杂环，同一个物质差别会这么大吗？这种的除了找到圆心然后测量半径还有什么需要操作的地方吗？跪求大神指点T_T  diff1.jpg  diff2.jpg  diff11.jpg  diff22.jpg |
回复此楼» 猜你喜欢
【高校联合举办】2026年第五届服务机器人国际会议（ICoSR 2026）
已经有0人回复
-
深圳大学化学与环境工程学院超分子团队招收2026级申请-考核制博士生
已经有8人回复
-
无机化学论文润色/翻译怎么收费?
已经有64人回复
-
中南大学化学化工学院易小艺教授课题组招收2026级博士研究生（第二轮）
已经有0人回复
-
求助
已经有0人回复
-
0703化学26考研调剂，一志愿南昌大学
已经有2人回复
-
有没有化学、材料专业的同学需要调剂 考虑天津高效的可以邮件或者私信
已经有1人回复
-
26年博士招生
已经有15人回复
-
江西理工大学功能晶态材料方向刘遂军课题组招收2026年秋季入学博士研究生
已经有10人回复
-
宁夏大学团簇新材料团队招收材料/化学/化工专业博士生
已经有0人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- 求助TEM电子衍射图中晶面的标定
已经有4人回复
- TEM电子衍射SAED图像计算晶面间距
已经有9人回复
- 急求TEM电子衍射斑点图片处理！~
已经有22人回复
- 求解，这样的TEM图像，说明了什么？
已经有17人回复
- 求指导TEM拍摄的电子衍射图
已经有4人回复
- 急急急急~~ZnO 纳米颗粒的TEM 选区电子衍射分析（TEM新手，第一次接触还请大家帮忙）
已经有5人回复
- 关于晶内析出相的TEM选区电子衍射标定求助（重金答谢）
已经有6人回复
- 急求助tem电子衍射问题
已经有9人回复
- TEM电子衍射图中晶面的标定
已经有11人回复
- TEM的非晶衍射求分析
已经有7人回复
- TEM电子衍射分析
已经有554人回复
- TEM电子衍射花样标定
已经有46人回复
- TEM电子衍射 样品用量
已经有4人回复
- 请高手帮我分析下这张TEM衍射图！！或是指点在下！！！
已经有9人回复
- TEM电子衍射的问题，急分析，多谢各位啦
已经有17人回复
- 【资源】常见晶体的标准电镜衍射花样standard TEM SAED
已经有44人回复
- 【求助】一张TEM图片的电子衍射花样几个问题
已经有30人回复
- 【请教】【请教】TEM衍射环
已经有10人回复
- 【急求助】TEM衍射图谱，分析（3页更新问题！谢谢各位）
已经有39人回复
为什么帖子总没人回啊 大神都去吃晚饭了吗
2楼2014-12-02 17:12:52
avgon
至尊木虫 (著名写手)
- 应助: 288 (大学生)
- 金币: 12539.7
- 散金: 200
- 红花: 40
- 帖子: 1345
- 在线: 551.7小时
- 虫号: 458435
- 注册: 2007-11-13
- 性别: GG
- 专业: 物理学I
【答案】应助回帖
★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
YarinaLiang: 金币+3, ★有帮助, 就是标定不到需要的数据才郁闷的说。。。 2014-12-04 10:40:15
YarinaLiang: 金币+4 2014-12-22 21:37:06
感谢参与，应助指数 +1
YarinaLiang: 金币+3, ★有帮助, 就是标定不到需要的数据才郁闷的说。。。 2014-12-04 10:40:15
YarinaLiang: 金币+4 2014-12-22 21:37:06
| 无论是HRTEM的晶格条纹图像还是SAED的衍射斑点，其出现的样子都受电子束方向与晶面之间的几何关系影响，所以在一次测量中出现条纹的间距而找不到相应的SAED是很正常的事，不用纠结这个，只要正常标定你所得到的数据，确定相应代表的晶面就可以了。而形式看起来有些差异的SAED也是因为前面提到的几何关系以及样品区域差异造成，但这都不影响你去测算与标定。 |
3楼2014-12-02 19:02:32
可是标定什么的我也不懂啊 我只会在dm里找到中心然后找到距离。。。。。。 求具体操作
4楼2014-12-02 19:22:13
gxytju2008
专家顾问 (文坛精英)
-
专家经验: +1654 - 应助: 4105 (副教授)
- 贵宾: 0.053
- 金币: 47526.7
- 散金: 4089
- 红花: 503
- 帖子: 14997
- 在线: 7315.2小时
- 虫号: 1111232
- 注册: 2010-09-29
- 性别: GG
- 专业: 材料物理化学
- 管辖: 微米和纳米
5楼2014-12-02 19:40:51
