小木虫论坛-学术科研互动平台 » 材料区 » 微米和纳米 » 合成表征 » 求助！！石墨烯选择区域电子衍射分析。
北京石油化工学院2026年研究生招生接收调剂公告
181/2返回列表12下一页
查看: 4288  |  回复: 17
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

xuxiaodai

铁杆木虫 (职业作家)

[求助] 求助！！石墨烯选择区域电子衍射分析。 已有4人参与

如图示，这是我两个不同石墨烯的样品。能否通过电子衍射说明，两者厚度的差异啊？从衍射图中看，哪个厚一些，哪个薄一些？求帮助。有关于选择区域电子衍射和石墨烯层数的文献吗？http://求助！！石墨烯选择区域电子衍射分析。[/img]
http://求助！！石墨烯选择区域电子衍射分析。-1[/img]
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2014-11-11 15:32:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

temedx

专家顾问 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
xuxiaodai: 金币+5, ★★★很有帮助 2014-11-19 20:21:53
xuxiaodai: 金币+5, ★★★很有帮助 2014-11-19 20:22:14
层数多，衍射一般就会从单晶衍射点趋向多晶环。因为石墨烯堆叠不是严格按照同一方向的，就像一堆纸没有经过整理那样，这就使衍射点不能在同一位置加强，而只能使衍射点逐渐连成环。
赞一下(3人) 回复此楼
Everybodyissobusymindingotherppl'sbusiness,thattheyforgettofindtheirownhappiness.
5楼2014-11-11 21:25:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wangganglzu

至尊木虫 (职业作家)

【答案】应助回帖

感谢参与，应助指数 +1
一般用选区衍射来判断石墨烯的结晶性，第一张明显不第二张结晶性好
赞一下(1人) 回复此楼
天道酬勤
2楼2014-11-11 15:41:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

libo4sci

木虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
xuxiaodai: 金币+10 2014-11-19 20:23:33

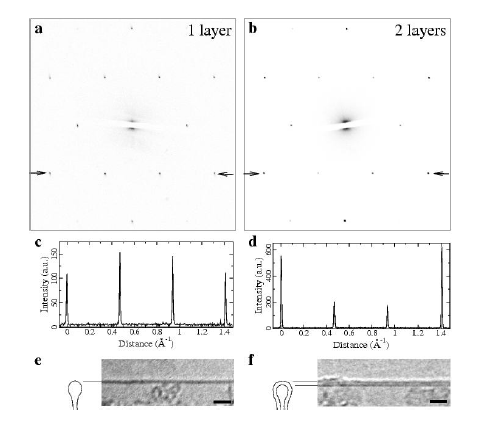

如图是mono和bilayer的区别，区分厚度或层数最好是TEM看folding或者AFM测厚度
求助！！石墨烯选择区域电子衍射分析。-2
赞一下(1人) 回复此楼
金鳞岂是池中物，一遇风云便化龙
6楼2014-11-12 09:21:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

xuxiaodai

铁杆木虫 (职业作家)
引用回帖:
2楼: Originally posted by wangganglzu at 2014-11-11 15:41:45
一般用选区衍射来判断石墨烯的结晶性，第一张明显不第二张结晶性好

听测TEM的老师讲，有文献是关于选区衍射与石墨烯层数关系的。而且确实测TEM的时候，发现第一个要比第二个薄。不知道有没有这方面的文献来佐证。
赞一下 回复此楼
3楼2014-11-11 15:48:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xuxiaodai

铁杆木虫 (职业作家)
顶起啊~~  有人在么
赞一下 回复此楼
4楼2014-11-11 19:28:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xuxiaodai

铁杆木虫 (职业作家)
引用回帖:
5楼: Originally posted by temedx at 2014-11-11 21:25:46
层数多，衍射一般就会从单晶衍射点趋向多晶环。因为石墨烯堆叠不是严格按照同一方向的，就像一堆纸没有经过整理那样，这就使衍射点不能在同一位置加强，而只能使衍射点逐渐连成环。

也就是说我可以定性的认为，我下面的样品层数要多于上面的样品吗？您那有关于这方面的文献吗？
赞一下 回复此楼
7楼2014-11-12 14:22:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xuxiaodai

铁杆木虫 (职业作家)
引用回帖:
6楼: Originally posted by libo4sci at 2014-11-12 09:21:00
如图是mono和bilayer的区别，区分厚度或层数最好是TEM看folding或者AFM测厚度


恩恩。这个我清楚地。我只是想从上面的衍射图中定性的比较两者层数差异。AFM已经再补测了。我想知道，在文章中能不能用上面两张图说明，层数厚度的不同呢？
赞一下 回复此楼
8楼2014-11-12 14:24:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

libo4sci

木虫 (正式写手)

【答案】应助回帖

引用回帖:
8楼: Originally posted by xuxiaodai at 2014-11-12 14:24:29
恩恩。这个我清楚地。我只是想从上面的衍射图中定性的比较两者层数差异。AFM已经再补测了。我想知道，在文章中能不能用上面两张图说明，层数厚度的不同呢？...

应该是可以的，但不知怎么解释，参考我给的图，用重合点的强度来比较，而且还限于一层二层这种简单情况，不知道你的石墨烯的具体层数，以及stacking是怎样，是不是AB，不同取向对每个点的加成是不一样的，所以不确定因素太多，写文章拿这个说厚度很难让人信服，还是老老实实用afm数据吧
赞一下 回复此楼
金鳞岂是池中物，一遇风云便化龙
9楼2014-11-12 17:41:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

石头风清

木虫 (小有名气)

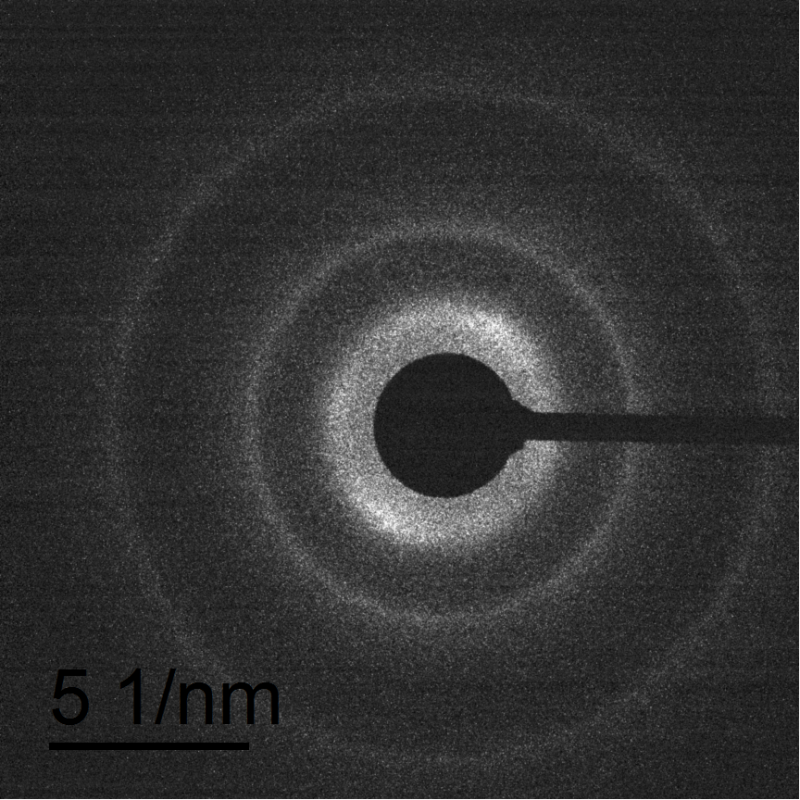

请问楼主 有衍射环就可以说所做的石墨烯是多晶吗，我的有两个环，看不到点，是非晶的还是多晶的呢？
求助！！石墨烯选择区域电子衍射分析。-3
赞一下 回复此楼
10楼2014-11-12 20:58:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
