[求助] 【请教】石墨烯的电子衍射图不是六圆环说明什么

请问我拍的石墨烯的电子衍射内圈不是六个点，外圈点分布也不规则，是什么原因呢？谢谢~~

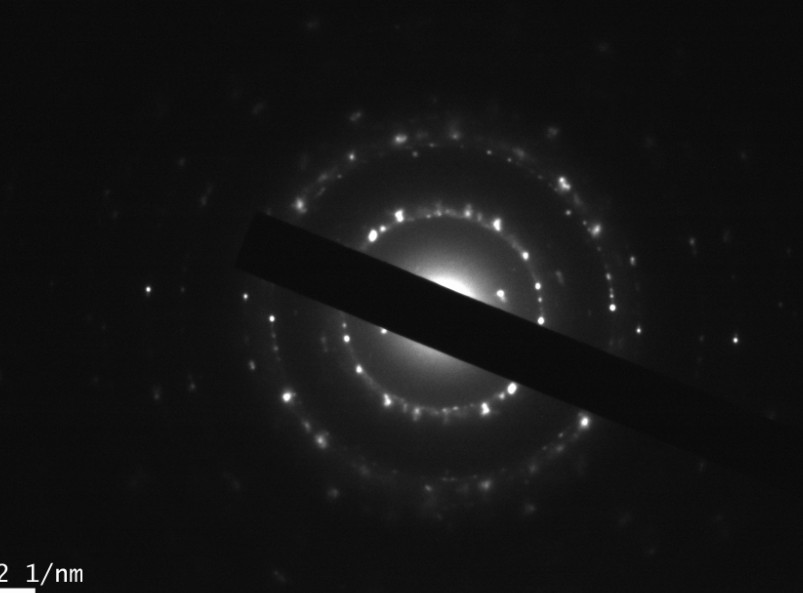

单层石墨烯的电子衍射图

[ Last edited by jack1987 on 2011-11-4 at 22:45 ]
回复此楼

» 收录本帖的淘帖专辑推荐

石墨烯 氧化石墨烯（Graphene Oxide） EDX及透射扫描分析

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2011-11-04 15:26:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

bioman

木虫之王 (著名写手)

【答案】应助回帖

jack1987(金币+10): 谢谢 2011-11-10 14:40:52
你确定是单层石墨而且是完美分散，也就是没有重叠么？
假如是单层石墨的话，那么可能是由于tem制样时分散不好导致聚集、重叠而导致的。
可以给出拍衍射时的TEM看看即可。
赞一下 回复此楼
2楼2011-11-09 20:45:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lchpy

木虫 (职业作家)

优秀版主

【答案】应助回帖

jack1987(金币+10): 谢谢 2011-11-10 14:41:11
我觉得选择SAED的地方不是单层的石墨烯吧。
赞一下 回复此楼
3楼2011-11-10 00:22:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lchpy

木虫 (职业作家)

优秀版主

【答案】应助回帖

jack1987(金币+20): 从TEM看确实有一定程度的团聚，我会再做一次看看，谢谢 2011-11-10 14:41:49
如果石墨烯的晶化不好的话，可能看不到6个点。你这个点很明显，但是有好几组6个点在一起，所以应该不是单层的石墨烯。
可能你得到的石墨烯又团聚了，在TEM制样的时候超声的不够，可以重做一个样 让TEM operator耐心的找单层的地方测SAED
赞一下 回复此楼
4楼2011-11-10 00:24:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

booam123

新虫 (初入文坛)
说明你的G是无序堆积的多层。 只要是有序堆积，不管几层都是 六个点。
赞一下(4人) 回复此楼
5楼2011-12-25 08:37:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ghh2010

铜虫 (小有名气)
引用回帖:
4280159楼: Originally posted by booam123 at 2011-12-25 08:37:30:
说明你的G是无序堆积的多层。 只要是有序堆积，不管几层都是 六个点。

完全同意，我测过的，因为第一次测TEM，没有打在单层石墨烯上，测的是2重六角斑重叠图。你的这个图也太乱了点，或许是4楼说的那样。
赞一下 回复此楼
6楼2012-05-21 15:29:16
