[求助] 电子衍射图半径的标定以及晶体结构的推断

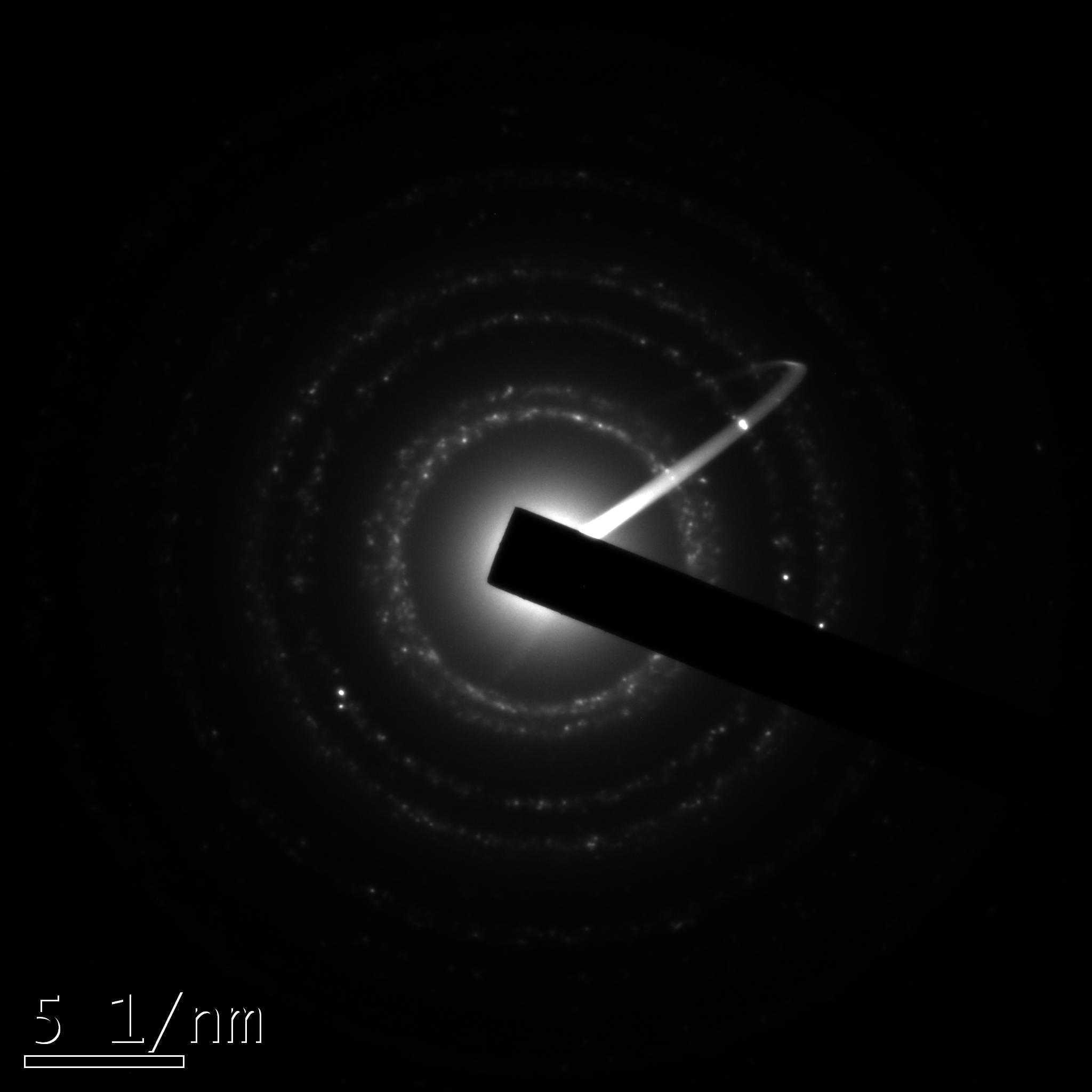

求助，该电子衍射图各衍射环的半径应该如何标定，物质是纳米银，如何确定其晶体结构，理论上应该是面心立方，但是不知道该如何确定，求指教（本人新手），万分感谢
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:
1楼2011-07-08 11:10:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

吓吓虫

木虫 (著名写手)

【答案】应助回帖

透射电镜中的电子衍射基本公式为：
Rd = Lλ=K
R 为透射斑到衍射斑的距离（或衍射环半径），d 为晶面间距，λ 为电子波长，L 为有效相机长度。K 为有效相机常数。
也就说只要知道R就可以得到d值，然后就可以和标准卡片上的比对，从而确定晶面。
但是我现在只知道是这么计算的，但是就是搞不清楚这个R值是怎么测量的，所以也在为这事而发愁。如果楼主知道的话，麻烦赐教一下，谢谢了。
赞一下 回复此楼
2楼2011-07-08 12:10:30
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

黄药师师师

铜虫 (小有名气)

【答案】应助回帖

digua(金币+3): 2011-07-08 21:22:57
引用回帖:
Originally posted by 吓吓虫 at 2011-07-08 12:10:30:
透射电镜中的电子衍射基本公式为：
Rd = Lλ=K
R 为透射斑到衍射斑的距离（或衍射环半径），d 为晶面间距，λ 为电子波长，L 为有效相机长度。K 为有效相机常数。
也就说只要知道R就可以得到d值，然后就可以和 ...

2楼说的计算公式是针对以前老电镜的（没配有CCD，而是照相后，晒相片那种）
楼主的照片是用CCD拍的，有标尺，所以不用2楼说的基本公式计算，直接测量并计算出中心斑到衍射环的距离就是晶面间距（注意标尺为5 nm分之一，也就是说，计算后要取倒数才能得到晶面间距）。
赞一下 回复此楼
3楼2011-07-08 13:05:22
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

吓吓虫

木虫 (著名写手)
引用回帖:
Originally posted by 黄药师师师 at 2011-07-08 13:05:22:
2楼说的计算公式是针对以前老电镜的（没配有CCD，而是照相后，晒相片那种）
楼主的照片是用CCD拍的，有标尺，所以不用2楼说的基本公式计算，直接测量并计算出中心斑到衍射环的距离就是晶面间距（注意标尺为5  ...

哦，多谢指教。
回复此楼
4楼2011-07-08 14:06:46
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lulinsmann

木虫 (著名写手)

三无小小鸟

【答案】应助回帖

digua(金币+2): 2011-07-08 21:23:02
如果只是想知道晶体类型，根据消光规律（好像是这么个名字），fcc晶体的晶体衍射环半径比（直径比也无所谓）是3:4:8:11:12……
目测来看，你这个确实有点像fcc
如果想知道具体的晶面间距，那就得像ls各位所说，需要换算了。
赞一下 回复此楼
江湖背影
5楼2011-07-08 15:55:42
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

金光闪闪2010

至尊木虫 (职业作家)

优秀版主优秀版主
引用回帖:
3楼: Originally posted by 黄药师师师 at 2011-07-08 13:05:22:
2楼说的计算公式是针对以前老电镜的（没配有CCD，而是照相后，晒相片那种）
楼主的照片是用CCD拍的，有标尺，所以不用2楼说的基本公式计算，直接测量并计算出中心斑到衍射环的距离就是晶面间距（注意标尺为5 nm ...

按图上的应该是51nm分之一，还有哦，单位怎么算哦
赞一下 回复此楼
Ifyouwanttohavehighlevelofcreativity,it'samustyouhavetobedepressed
6楼2012-03-09 09:03:44
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

金光闪闪2010

至尊木虫 (职业作家)

优秀版主优秀版主
引用回帖:
3楼: Originally posted by 黄药师师师 at 2011-07-08 13:05:22:
2楼说的计算公式是针对以前老电镜的（没配有CCD，而是照相后，晒相片那种）
楼主的照片是用CCD拍的，有标尺，所以不用2楼说的基本公式计算，直接测量并计算出中心斑到衍射环的距离就是晶面间距（注意标尺为5 nm ...

用中心斑到衍射环的距离的倒数，这距离的单位是不是要换成埃
赞一下 回复此楼
Ifyouwanttohavehighlevelofcreativity,it'samustyouhavetobedepressed
7楼2012-03-09 09:08:06
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
