[求助] 石墨烯 电子衍射图 已有1人参与

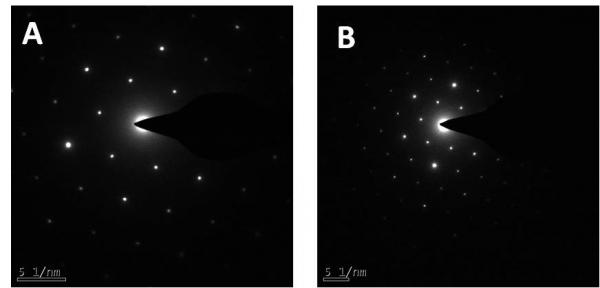

这是我做的石墨烯的电子衍射图,不知道怎么分析啊,还请高手出来相助,
(1)A和B是石墨烯的电子衍射图吗?(2)从这上面看大概是几层?

回复此楼

» 收录本帖的淘帖专辑推荐

石墨烯小百科

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lqingh506

铁杆木虫 (知名作家)

【答案】应助回帖

★ ★
感谢参与,应助指数 +1
pct1986: 金币+2, ★有帮助, 谢谢,看文献上说好像能通过点的强弱判断层数多少 2012-09-17 16:56:31
楼主看看文献就知道了,标准的六个点,很漂亮啊,几层应该判断不出来吧!
2楼2012-09-17 16:27:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

言若惜

铁杆木虫 (小有名气)

我也不会看,同求教
3楼2012-09-17 17:33:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

temedx

专家顾问 (著名写手)

【答案】应助回帖

★ ★ ★ ★
感谢参与,应助指数 +1
pct1986: 金币+4, ★★★很有帮助, 谢谢 2012-09-17 18:41:11
都是石墨烯的衍射,也可以确定都比较薄,因为衍射点有明显的强弱之分,但无法确定多少层,单层和两层的衍射倒是有人做过,不过很难操作。
还是看看这个帖子吧:
http://bbs.instrument.com.cn/shtml/20100906/2766546/index.shtml
Everybodyissobusymindingotherppl'sbusiness,thattheyforgettofindtheirownhappiness.
4楼2012-09-17 18:32:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

temedx

专家顾问 (著名写手)

引用回帖:
4楼: Originally posted by temedx at 2012-09-17 18:32:59
都是石墨烯的衍射,也可以确定都比较薄,因为衍射点有明显的强弱之分,但无法确定多少层,单层和两层的衍射倒是有人做过,不过很难操作。
还是看看这个帖子吧:
http://bbs.instrument.com.cn/shtml/20100906/276 ...

http://arxiv.org/ftp/cond-mat/papers/0703/0703033.pdf
这个是单层和两层衍射区别的方法。
Everybodyissobusymindingotherppl'sbusiness,thattheyforgettofindtheirownhappiness.
5楼2012-09-17 18:33:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

syongui

金虫 (正式写手)

【答案】应助回帖

不知道你是不是在Cu衬底上生长后转移到TEM网格上做的,如果是,有可能是你的Cu衬底没有腐蚀完全产生的Cu的衍射斑点。
好高骛远
6楼2014-04-11 09:19:43
