小木虫论坛-学术科研互动平台 » 材料区 » 微米和纳米 » 综合其他 » 单晶石墨烯可以是双层吗
191/2返回列表12下一页
查看: 3585  |  回复: 18
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

fly笑言

金虫 (正式写手)

[求助] 单晶石墨烯可以是双层吗 已有3人参与

看文献很多做单晶石墨烯的大都说说single crystal monolayer graphene,也有A-B stacking的双层，但第二层较小。
那么A-B stacking的双层石墨烯如果是由一个成核点生长出来的（可能吗），那么它是单晶石墨烯吗？啰嗦一下，就是单晶石墨烯有双层与单层之分吗？

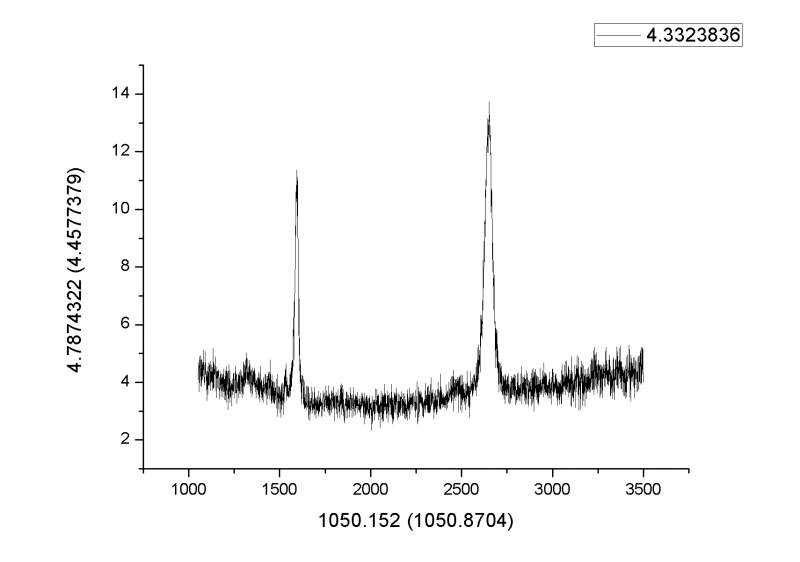

这张图是对生长的石墨烯做的拉曼（在硅氧化片上），2G峰比D峰高，但又不是两倍，应该不是单层，但能认为是两层吗？
                   谢谢了各位

单晶石墨烯可以是双层吗
回复此楼

» 收录本帖的淘帖专辑推荐

石墨烯小百科 碳材料的拉曼光谱 wulishi8在碳材料和其他专业问题的回复 科研生活
石墨烯

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2014-04-11 07:42:11
已阅   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

wulishi8

专家顾问 (知名作家)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
fly笑言: 金币+10 2014-06-02 21:08:22
单晶的石墨烯当然可以是双层了，实际上任意层数都可能。
双层的衍射斑点，应该是两组，每组六个点。通过两组衍射斑的夹角，获得两层石墨烯的twisted角度。并不是所有都是A-B stacking。
赞一下(2人) 回复此楼

» 本帖已获得的红花（最新10朵）

fly笑言
中山大学材料学院招聘博士后和专职研究员，年薪20万起，请站内联系，谢谢。
4楼2014-04-11 20:51:36
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

jjhyb

金虫 (小有名气)

아주마

【答案】应助回帖

感谢参与，应助指数 +1
现在 的石墨烯用拉曼分析已经只能是简单 的定性了，具体几层还得别的辅助测试如tem什么的。
赞一下(1人) 回复此楼
2楼2014-04-11 09:33:13
已阅   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

fly笑言

金虫 (正式写手)
引用回帖:
2楼: Originally posted by jjhyb at 2014-04-11 09:33:13
现在 的石墨烯用拉曼分析已经只能是简单 的定性了，具体几层还得别的辅助测试如tem什么的。

嗯，这是，但是我想问的是单晶的石墨烯可能是双层的吗？还有就是A-B stacking类型的双层石墨烯打出的衍射斑点也是对称的六个点，这样矛盾吗？
赞一下 回复此楼
3楼2014-04-11 15:01:36
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

fly笑言

金虫 (正式写手)
送红花一朵
引用回帖:
4楼: Originally posted by wulishi8 at 2014-04-11 20:51:36
单晶的石墨烯当然可以是双层了，实际上任意层数都可能。
双层的衍射斑点，应该是两组，每组六个点。通过两组衍射斑的夹角，获得两层石墨烯的twisted角度。并不是所有都是A-B stacking。

如果是A-B stacking，那么双层的单晶石墨烯的两组衍射半点应该现实的是一套衍射斑点，另一组被覆盖了？
赞一下 回复此楼
5楼2014-04-11 22:07:08
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

fly笑言

金虫 (正式写手)
引用回帖:
4楼: Originally posted by wulishi8 at 2014-04-11 20:51:36
单晶的石墨烯当然可以是双层了，实际上任意层数都可能。
双层的衍射斑点，应该是两组，每组六个点。通过两组衍射斑的夹角，获得两层石墨烯的twisted角度。并不是所有都是A-B stacking。

另外，衍射做完之后，衍射斑点的侧面强度分布是如何得到的呢？是直接做衍射时得到，还是通过其他的软件之类画出来的呢？谢谢
赞一下 回复此楼
6楼2014-04-11 22:20:03
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

wulishi8

专家顾问 (知名作家)

【答案】应助回帖

内容已删除
赞一下 回复此楼
中山大学材料学院招聘博士后和专职研究员，年薪20万起，请站内联系，谢谢。
7楼2014-04-11 23:48:19
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

fly笑言

金虫 (正式写手)
引用回帖:
7楼: Originally posted by wulishi8 at 2014-04-11 23:48:19
你指的是line profile吗？用软件可以划一道线通过衍射斑点，这样就能得到在这条线上面的黑白强度分布图。
...

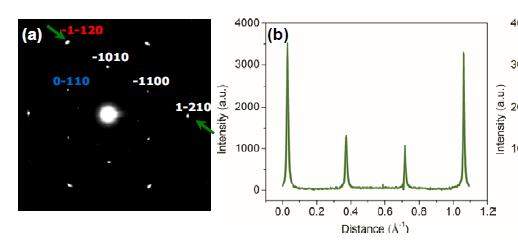

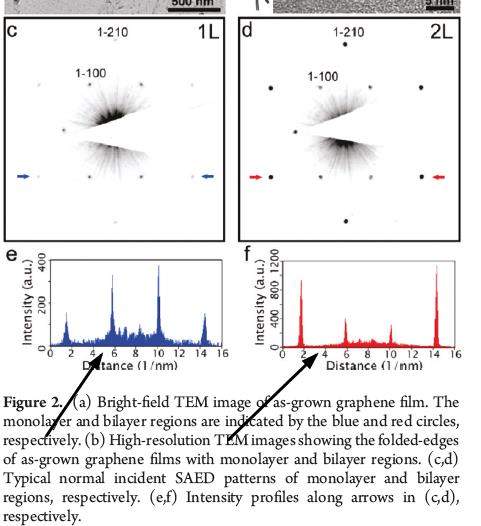

就是这两个图，intensity与distence的图，是从衍射图中做的，判断是单层还是双层，请问这使用哪款软件怎么做出来的？是DigitalMicrograph吗？我下载了这款软件，但不知怎么对TEM衍射图处理做出下面的这个图，谢谢你解答啊
单晶石墨烯可以是双层吗-1


单晶石墨烯可以是双层吗-2
赞一下 回复此楼
8楼2014-04-12 17:04:17
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

wulishi8

专家顾问 (知名作家)

【答案】应助回帖

引用回帖:
8楼: Originally posted by fly笑言 at 2014-04-12 17:04:17
就是这两个图，intensity与distence的图，是从衍射图中做的，判断是单层还是双层，请问这使用哪款软件怎么做出来的？是DigitalMicrograph吗？我下载了这款软件，但不知怎么对TEM衍射图处理做出下面的这个图，谢谢你 ...

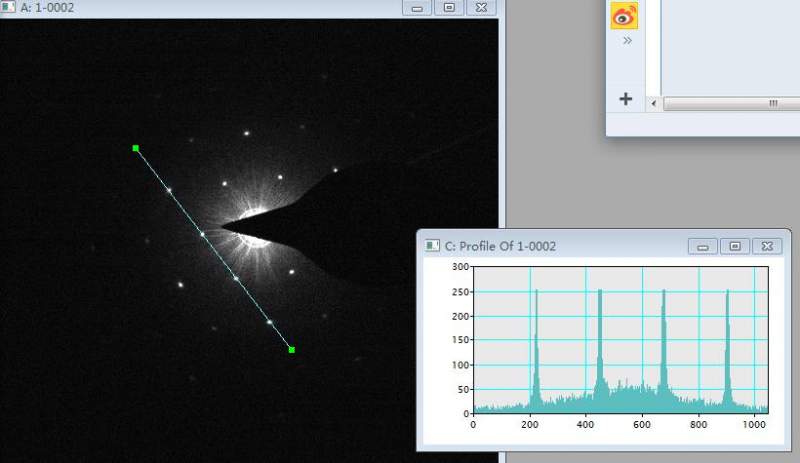

DigitalMicrograph里面用图片中的这个按钮，然后在你的衍射图中划线，得到的图就是图中这样的line profile。
单晶石墨烯可以是双层吗-3
赞一下 回复此楼
中山大学材料学院招聘博士后和专职研究员，年薪20万起，请站内联系，谢谢。
9楼2014-04-13 00:59:31
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

fly笑言

金虫 (正式写手)
引用回帖:
9楼: Originally posted by wulishi8 at 2014-04-13 00:59:31
DigitalMicrograph里面用图片中的这个按钮，然后在你的衍射图中划线，得到的图就是图中这样的line profile。
...

我按照你的方法得出的是这样的图，与文献中的不一样呀？看着既不是单层，也不是双层呀？那么还要做什么处理吗？
单晶石墨烯可以是双层吗-4
赞一下 回复此楼
10楼2014-04-13 11:46:34
已阅   关注TA 给TA发消息 送TA红花 TA的回帖
