[求助] 单层与双层石墨烯(AB 堆垛)的 电子衍射图样区分 已有1人参与

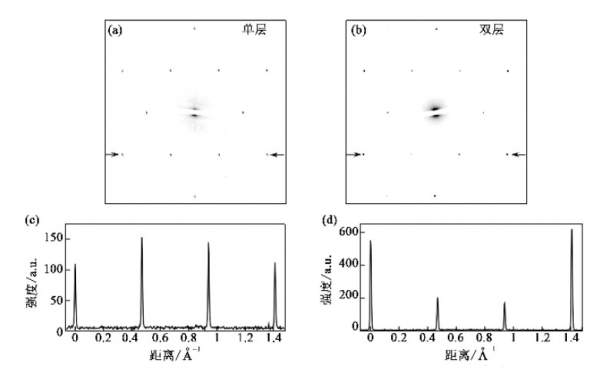

文献中提到"在单层石墨烯 的衍射图样中,形成最内层六边形的6 个衍射斑点与次内层的6 个衍射斑点强度大致相等; 在双层石墨烯(AB 堆垛)的衍射图样中,次内层衍射斑点的强度约为最内层的两倍. 通过观察衍射斑点强度的比值,可以将单层石墨烯与双层石墨烯(AB 堆垛)区分开来。”如图所示,(c)、(d)分别为对应的衍射斑点强度示意图

请问这个衍射斑点强度示意图是怎么得到的?是用软件拟合的吗?
单层与双层石墨烯(AB 堆垛)的 电子衍射图样区分
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
2楼2013-07-04 17:33:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

海南炒粉好吃

铜虫 (正式写手)

【答案】应助回帖

楼主 同问你这个问题 ,是不是用软件拟合的啊 能不能教教我
3楼2013-12-07 13:46:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gxytju2008

专家顾问 (文坛精英)

【答案】应助回帖

就是分析一条直线上各点的强度嗯,digital microscope能搞定
4楼2013-12-07 17:43:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

libo4sci

木虫 (正式写手)

【答案】应助回帖

DigitalMicrograph里面一个按钮,然后在你的衍射图中划线,得到的图就是它的line profile。
金鳞岂是池中物,一遇风云便化龙
5楼2014-04-15 08:30:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lazywawa

铁杆木虫 (正式写手)

引用回帖:
5楼: Originally posted by libo4sci at 2014-04-15 08:30:47
DigitalMicrograph里面一个按钮,然后在你的衍射图中划线,得到的图就是它的line profile。

具体是哪个按钮呢,可以图示一下么,多谢啦~~~
6楼2014-08-11 12:34:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

libo4sci

木虫 (正式写手)

引用回帖:
6楼: Originally posted by lazywawa at 2014-08-11 12:34:34
具体是哪个按钮呢,可以图示一下么,多谢啦~~~...

这个需要透射源文件dm3格式的文件才能标,图片格式不行
金鳞岂是池中物,一遇风云便化龙
7楼2014-08-13 18:39:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

1175535192

新虫 (初入文坛)

麻烦问一下,如何建立AB堆垛的双层石墨烯结模型????
8楼2017-10-18 14:33:30
