[求助] SEM分析材料的断面 已有2人参与

拜托各位高手给分析一下，下面的材料断面是是断裂方式？断面的特征各自是什么？

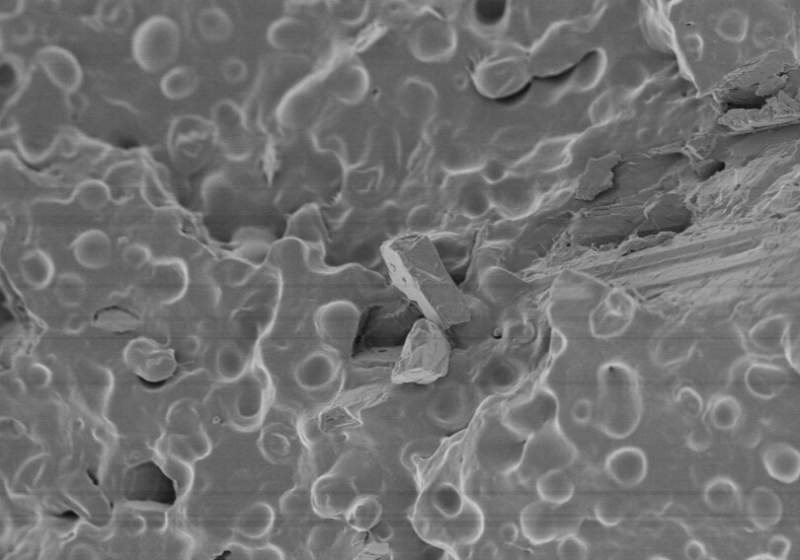

SEM分析材料的断面

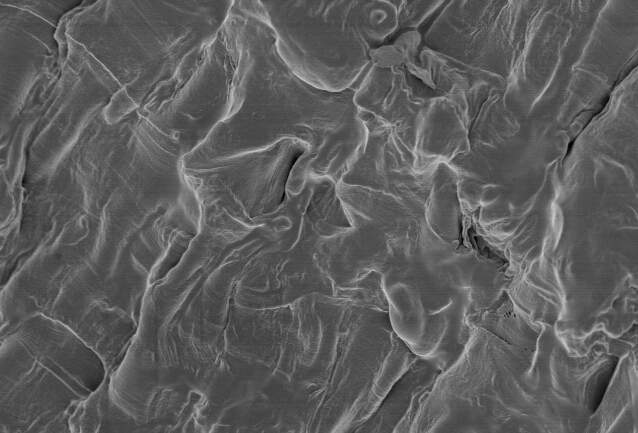

SEM分析材料的断面-1
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2014-10-25 16:01:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

peterflyer

木虫之王 (文学泰斗)

peterflyer

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
jingyanwei: 金币+10, ★有帮助, 谢谢！ 2014-10-26 15:41:34
这个应该是纤维增强复合材料的断口。感觉像晶间断裂和解理断裂的复合断裂。其中的增强相纤维存在拔出增强增韧机制。但似乎纤维与基体的结合不是太好。
赞一下(1人) 回复此楼
2楼2014-10-25 17:14:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

落雨sjh

铁杆木虫 (职业作家)

沈益锋

【答案】应助回帖

感谢参与，应助指数 +1
感觉像是脆断，断面还是比较光滑的，第一张SEM中的棒状的是不是另一种材料啊？如果是那么界面的结合力太差了
赞一下 回复此楼
细水长流
3楼2014-10-25 17:16:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jingyanwei

木虫 (小有名气)
引用回帖:
3楼: Originally posted by 落雨sjh at 2014-10-25 17:16:43
感觉像是脆断，断面还是比较光滑的，第一张SEM中的棒状的是不是另一种材料啊？如果是那么界面的结合力太差了

是另一种材料，那这种脆性断裂对对力学性能有什么影响啊？冲击强度，拉伸强度？
谢谢
赞一下 回复此楼
4楼2014-10-26 15:44:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

peterflyer

木虫之王 (文学泰斗)

peterflyer
引用回帖:
4楼: Originally posted by jingyanwei at 2014-10-26 15:44:24
是另一种材料，那这种脆性断裂对对力学性能有什么影响啊？冲击强度，拉伸强度？
谢谢...

若真属脆性断裂的话（晶间断裂和解理断裂一般就是脆性断裂），看来楼主加入的纤维增强相的作用发挥得实在是有限啊。要找原因啊。
赞一下 回复此楼
5楼2014-10-26 15:56:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

落雨sjh

铁杆木虫 (职业作家)

沈益锋
引用回帖:
4楼: Originally posted by jingyanwei at 2014-10-26 15:44:24
是另一种材料，那这种脆性断裂对对力学性能有什么影响啊？冲击强度，拉伸强度？
谢谢...

如果真是这样，那这两项指标就只和你的基体有关系，你的增强体将基本起不到什么作用，所以说也就没必要在纠结这些指标了。如果真纠结与这些，我感觉你所说的这两项力学性能都会下降，因为你的增强体没有和基体产生很好的界面左右，所以你的增强体反而使基体产生了很多银纹（这个词好像有点不是很到位）这些将是你材料的应力集中区
赞一下(1人) 回复此楼
细水长流
6楼2014-10-27 07:46:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jingyanwei

木虫 (小有名气)
引用回帖:
6楼: Originally posted by 落雨sjh at 2014-10-27 07:46:05
如果真是这样，那这两项指标就只和你的基体有关系，你的增强体将基本起不到什么作用，所以说也就没必要在纠结这些指标了。如果真纠结与这些，我感觉你所说的这两项力学性能都会下降，因为你的增强体没有和基体产生 ...

那你看这个界面呢？也属于脆性断裂吗？这个断面相应的强度下降更多地。。。

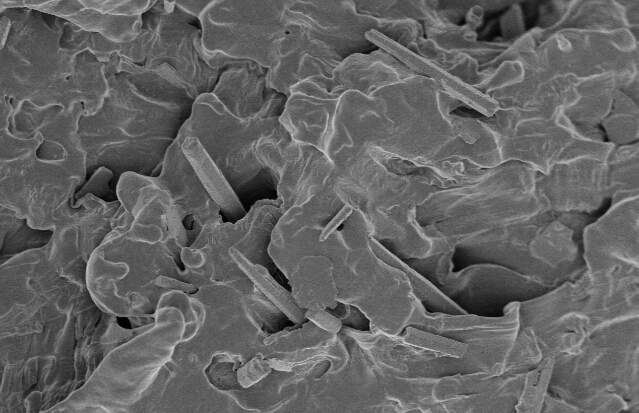

SEM分析材料的断面-2
赞一下 回复此楼
7楼2014-10-31 11:35:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

落雨sjh

铁杆木虫 (职业作家)

沈益锋
引用回帖:
7楼: Originally posted by jingyanwei at 2014-10-31 11:35:51
那你看这个界面呢？也属于脆性断裂吗？这个断面相应的强度下降更多地。。。

...

这个断面表面更不平整，有的凹进去，有的凸出来，我感觉是你压膜没压好吧，建议你去测Tg或者共混时粘度的变化（找等粘点）
赞一下(1人) 回复此楼
细水长流
8楼2014-11-01 15:50:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
