[交流] 2mm纯镍板材弯曲断裂表面SEM分析

加工硬化态的纯镍板材的弯曲变形过程，出现表面裂纹，并扩展致材料断裂。图1为整个断面SEM图，可见分成大致的三层不同区域。选上中下三层典型区域进一步放大，对应得到图2,3,4。本人初步接触断裂表面分析，请虫友对断裂类型、特点及反映出的材料特性等各抒己见，畅所欲言！不胜感激！

2mm纯镍板材弯曲断裂表面SEM分析

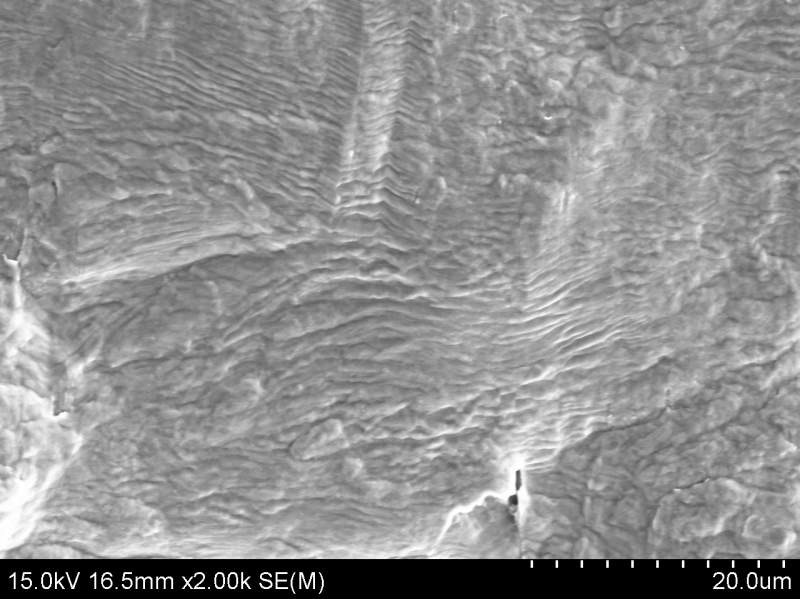

2mm纯镍板材弯曲断裂表面SEM分析-1

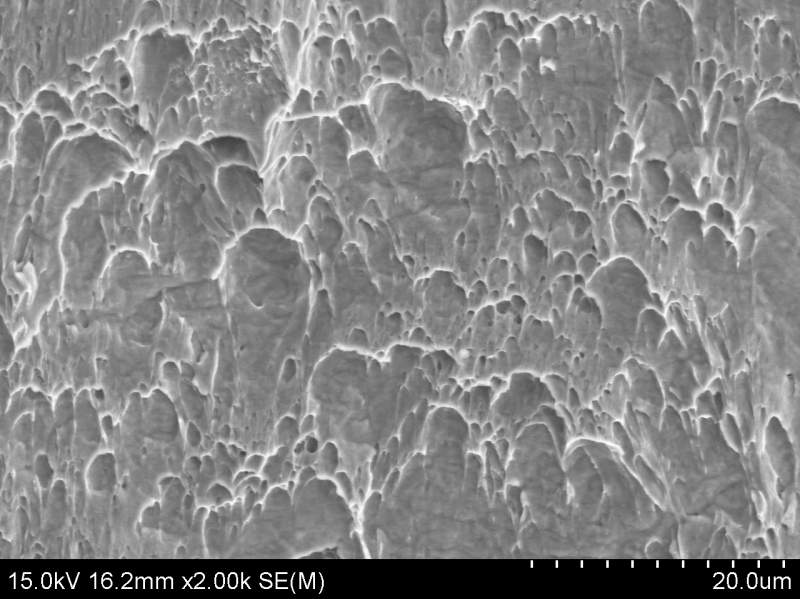

2mm纯镍板材弯曲断裂表面SEM分析-2


2mm纯镍板材弯曲断裂表面SEM分析-3
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)
1楼 2014-05-23 15:06:03
已阅   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

engle028

至尊木虫 (知名作家)

脚踏实地
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
你主要还是研究一下上面那部分是怎么回事吧 其他地方都属于正常的
赞一下(1人) 回复此楼
加油，期待一切美好
5楼2014-05-23 21:47:50
已阅   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

lucifer007

铁杆木虫 (正式写手)
★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
pizi1024: 金币+1 2014-05-23 18:40:01
中间的像是疲劳辉纹
赞一下 回复此楼
2楼2014-05-23 18:05:16
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

engle028

至尊木虫 (知名作家)

脚踏实地
★ ★ ★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
pizi1024: 金币+3 2014-05-23 21:37:54
上面应该是滑移和解理特征吧 中间是纯粹的滑移特征 下面是剪切韧窝
赞一下 回复此楼
加油，期待一切美好
3楼2014-05-23 20:34:38
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

pizi1024

木虫 (著名写手)
引用回帖:
3楼: Originally posted by engle028 at 2014-05-23 20:34:38
上面应该是滑移和解理特征吧 中间是纯粹的滑移特征 下面是剪切韧窝

下面的剪切韧窝可以确定，中间也有解理特征，上面部分有些特殊啊。
赞一下 回复此楼
4楼2014-05-23 21:40:38
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

pizi1024

木虫 (著名写手)
帖子不要沉啊，坐等专家！
赞一下 回复此楼
6楼2014-05-25 08:19:37
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

userhung

禁虫 (文学泰斗)

木虫博士
★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
pizi1024: 金币+1 2014-05-26 08:24:42
帮顶 ~~~~~~~~~~~~~~~~~~~~~~
赞一下 回复此楼
7楼2014-05-25 09:44:44
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

mzhyan

至尊木虫 (文坛精英)
★
pizi1024: 金币+1 2014-05-26 08:25:10
blessing
回复此楼
8楼2014-05-25 10:43:32
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

pizi1024

木虫 (著名写手)
引用回帖:
7楼: Originally posted by userhung at 2014-05-25 09:44:44
帮顶 ~~~~~~~~~~~~~~~~~~~~~~

谢谢啊
回复此楼
9楼2014-05-26 08:25:06
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

pizi1024

木虫 (著名写手)
引用回帖:
8楼: Originally posted by mzhyan at 2014-05-25 10:43:32
blessing

还是木有人理我
回复此楼
10楼2014-05-26 08:25:22
已阅   关注TA 给TA发消息 送TA红花 TA的回帖
