[求助] 怎么用SEM看薄膜截断面？？？ 已有9人参与

如题：怎么看薄膜截断面形貌？？
          薄膜断面怎么制备？制备断面的时候不能对薄膜结构、形貌有损伤。
          我的薄膜厚度大概是50-60nm，聚合物薄膜。
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
走自己的路，让别人去说吧
1楼 2014-06-18 10:59:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

peterflyer

木虫之王 (文学泰斗)

peterflyer

【答案】应助回帖

感谢参与，应助指数 +1
将待测试样先用环氧树脂和凝固剂进行冷镶，然后再进行磨样和抛光，因为材料两边有树脂的夹持，因此不会出现薄膜崩落的现象。
赞一下(1人) 回复此楼
3楼2014-06-18 18:45:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

遗忘的荒漠

金虫 (初入文坛)

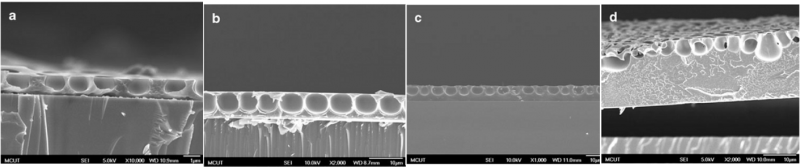

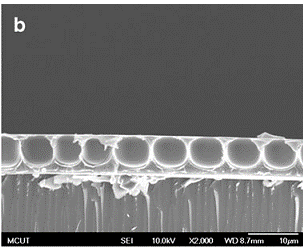

想要如下效果的图片
怎么用SEM看薄膜截断面？？？


怎么用SEM看薄膜截断面？？？-1
赞一下 回复此楼
走自己的路，让别人去说吧
2楼2014-06-18 11:41:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cord

铁杆木虫 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
剪刀剪一下, 固定好了,就可以测试
赞一下 回复此楼
4楼2014-06-18 20:14:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mingxu

铁杆木虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
用玻璃刀或剪刀小心切成小块去测就好，只不过我看不你那个整齐的的圆形排列的是什么，你是什么衬底，有点模糊。详细点
赞一下 回复此楼
dream
5楼2014-06-19 07:22:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

coime132

金虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
用离子束切，将其粘贴在一个玻璃片或者板状金属上，然后离子束切，不仅不会造成薄膜的坍塌，也不会造成孔洞别其他的东西填埋
赞一下 回复此楼
6楼2014-06-19 07:43:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhangyue1

木虫 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
我们都是用小刀划一下，贴到样品托上，就测了
赞一下 回复此楼
每一个你讨厌的现在，都有一个不够努力的曾经！
7楼2014-06-19 08:35:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

梦碎心圆

铁虫 (初入文坛)

【答案】应助回帖

我们做薄膜式样时，一般都是两个人将薄膜用些许力拉开，展平，然后用比较薄而锋利的刀片（剃须刀片等），以将近垂直薄膜的角度直接划开切面，一般的时候效果还是可以的。不会对纹路造成压迫，比较整齐...
赞一下 回复此楼
8楼2014-07-06 11:36:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gxytju2008

专家顾问 (文坛精英)

【答案】应助回帖

50-60nm还是聚合物。。sem不是很擅长了，100nm以上的拍比较容易点，这个尺度误差还是蛮大的
赞一下 回复此楼
9楼2014-07-07 18:53:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

qlihustmsti

金虫 (小有名气)

【答案】应助回帖

先剪开一个口或划一道痕迹然后浸在液氮里掰开，
赞一下 回复此楼
交流一下
10楼2014-07-20 12:50:07
