[求助] 求助如何用扫描电镜做剖面图 已有7人参与

阳极氧化法在0.025mm厚的Ti片上合成的TiO2纳米管阵列，用扫描电镜正面图可以做出，如何能像文献中做出纵向的剖面图啊，求助大神

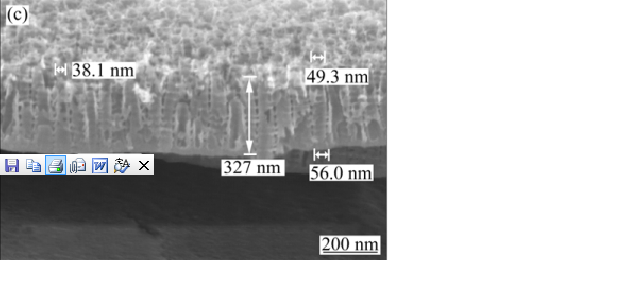

求助如何用扫描电镜做剖面图


求助如何用扫描电镜做剖面图-1
回复此楼

» 收录本帖的淘帖专辑推荐

实验操作技巧

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2014-05-13 15:52:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

avgon

至尊木虫 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
把Ti片立起来贴在专门用于照断面的样品托上，使某一较好的截面朝上，然后放进电镜，与正常照表面一样的方法，就可以得到断面信息了。
赞一下(2人) 回复此楼
仰望星空脚踏实地
4楼2014-05-13 16:16:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kaixing004

木虫 (正式写手)
我记得好像是，用液氮，脆断载体，再观察断面结构
赞一下(1人) 回复此楼
PTFE微孔膜技术研发工程师
3楼2014-05-13 16:01:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

COXEM

捐助贵宾 (正式写手)

北京驰奔仪器有限公司- G.M &


【答案】应助回帖

感谢参与，应助指数 +1
用金刚石笔在背面用力划一下，然后掰断看断面。 如果不用金刚石笔划，直接敲碎，玻璃大部分是沿晶断口，晶粒粗大，搜索纳米线膜层非常困难
赞一下(1人) 回复此楼
10楼2014-05-15 17:18:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

huhu悠悠

新虫 (初入文坛)
补充下图
求助如何用扫描电镜做剖面图-2
赞一下 回复此楼
2楼2014-05-13 15:57:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

huhu悠悠

新虫 (初入文坛)
引用回帖:
4楼: Originally posted by avgon at 2014-05-13 16:16:15
把Ti片立起来贴在专门用于照断面的样品托上，使某一较好的截面朝上，然后放进电镜，与正常照表面一样的方法，就可以得到断面信息了。

那个截面想要新断开的截面，应该用什么方法断开截面又不破坏结构啊
赞一下 回复此楼
5楼2014-05-13 16:21:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yuan999

专家顾问 (知名作家)

【答案】应助回帖

感谢参与，应助指数 +1
最简单方法就是用剪刀快速截断一片，看截面，不过有点破坏，复杂点的就是微细加工专门用的切割
赞一下 回复此楼
我~心~依~旧
6楼2014-05-13 16:50:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gxytju2008

专家顾问 (文坛精英)

【答案】应助回帖

感谢参与，应助指数 +1
液氮脆断，掰断，或者激光线切割
赞一下 回复此楼
7楼2014-05-13 17:15:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

豆ating

新虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
有师兄告诉过我，说是这种侧面断面的SEM，可以用刀片轻划一下，然后在SEM下找，能观测到一些侧面的形貌。。。。我没这么做过，也不知道可行不可行
赞一下 回复此楼
keep calm and carry on
8楼2014-05-13 18:03:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

supernatural

荣誉版主 (文坛精英)

优秀版主

【答案】应助回帖

感谢参与，应助指数 +1
用液氮脆断，把侧面放在上面看就可以
赞一下 回复此楼
人生仿佛像一棵大树，需要风雨的洗礼才能茁壮成熟。
9楼2014-05-13 18:34:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
