[求助] 根据钢筋图和钢筋表,画断面图

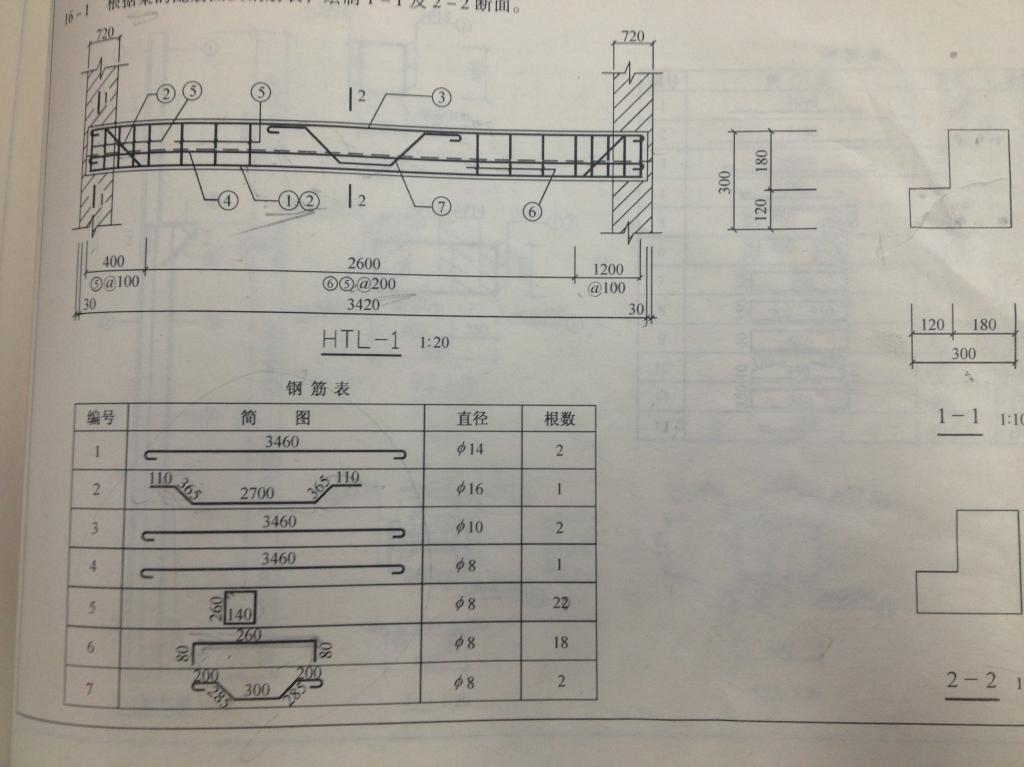

根据钢筋图和钢筋表,画断面图

回复此楼
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ioriyixin

金虫 (小有名气)

【答案】应助回帖

感谢参与,应助指数 +1
这个很简单啊,是以前老的结构配筋表示方法,现在都是平法标注了,弯起钢筋现在也基本不用了。1-1剖面图在梁的端部,梁截面的上部有2根10的3号钢筋,1根16的2号弯起钢筋(弯起后上面的平直段),中部有1根8的4号构造钢筋(腰筋),下部有2根14的1号钢筋,1根16的2号弯起钢筋(弯起后下面的平直段),然后就是箍筋5,梁在支座两端是加密区,中间非加密区。
2-2剖面图多了一个7号弯起钢筋,即上面加弯起钢筋的平直段,下面加弯起钢筋的平直段。
2楼2013-03-26 20:22:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

race503

木虫 (小有名气)

引用回帖:
2楼: Originally posted by ioriyixin at 2013-03-26 20:22:02
这个很简单啊,是以前老的结构配筋表示方法,现在都是平法标注了,弯起钢筋现在也基本不用了。1-1剖面图在梁的端部,梁截面的上部有2根10的3号钢筋,1根16的2号弯起钢筋(弯起后上面的平直段),中部有1根8的4号构造 ...

不知这个区域有没有钢筋?

» 本帖附件资源列表

  • 欢迎监督和反馈:小木虫仅提供交流平台,不对该内容负责。
    本内容由用户自主发布,如果其内容涉及到知识产权问题,其责任在于用户本人,如对版权有异议,请联系邮箱:xiaomuchong@tal.com
  • 附件 1 : 只是不知这个区域有没有钢筋.doc
  • 2013-03-28 09:30:51, 23.5 K
3楼2013-03-28 09:31:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

race503

木虫 (小有名气)

引用回帖:
2楼: Originally posted by ioriyixin at 2013-03-26 20:22:02
这个很简单啊,是以前老的结构配筋表示方法,现在都是平法标注了,弯起钢筋现在也基本不用了。1-1剖面图在梁的端部,梁截面的上部有2根10的3号钢筋,1根16的2号弯起钢筋(弯起后上面的平直段),中部有1根8的4号构造 ...

横截面是L型,布置L的下面位置有没有钢筋布置?


4楼2013-03-28 15:39:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

free--fire

新虫 (小有名气)

【答案】应助回帖

感谢参与,应助指数 +1
引用回帖:
4楼: Originally posted by race503 at 2013-03-28 15:39:10
横截面是L型,布置L的下面位置有没有钢筋布置?

...

6号钢筋在截面扩张的上部,这个是可以看出来的。
不过个人意见整个儿截面的配筋形式还是有些单薄。
我是流,是浮云天上游;我是虎,是大虫卧山谷。
5楼2013-03-29 10:11:52
