[求助]
VESTA中如何截取任意截面
|
||||||||||
| 如题，如果我做一个空位后，vasp计算得到CHGCAR。如果我想看这样一个截面的2D图像，即空位周围3个原子决定的面，如何截取？欢迎高手赐教 |
回复此楼» 收录本帖的淘帖专辑推荐
 第一性原理相关文档 | VESTA汇总 | 第一性原理杂 | @个人收集@ |
| 实验数据作图 | 计算化学 | siesta & vasp | 第一原理 相关 |
» 猜你喜欢
售SCI一区文章，我:8.O.551.O.5.4,科目全,可伽急
已经有4人回复
-
售SCI一区T0P文章，我:8.O.55.1.O.5.4,科目全,可+急
已经有4人回复
-
售SCI一区T0P文章，我:8.O.55.1.O.5.4,科目全,可+急
已经有4人回复
-
售SCI一区T0P文章，我:8O.55.1.O.5.4,科目齐全,可+急
已经有4人回复
-
2026年8月25日国自然放榜前突然收到列入评审专家邮件，有关系吗？
已经有20人回复
-
今天务委会开完了，明天出结果吗
已经有22人回复
-
在坚冰还盖着北海的时候，我看到了怒放的梅花。
已经有9人回复
-
明天应该可查了！？
已经有6人回复
-
有没有大神帮我看看基金代码
已经有10人回复
-
放榜前的不淡定
已经有19人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- 50微米厚的金属镍片如何得到断面，上面有纳米图形，要看纳米图形的截面？
已经有23人回复
- 如何得到某截面上温度在一规定区间范围的点占整个截面的比例？
已经有5人回复
- 在gambit中怎样生成变截面体
已经有12人回复
- 求助：文献中光刻胶线条的截面SEM图（cross-sectional SEM）那种截面是怎么得到的
已经有16人回复
- RSOFT中如何画出特殊横截面的带隙型光纤？如Kagome晶格
已经有4人回复
- arcgis里，如何在已知多边形中截取小多边形，并赋不同的值
已经有4人回复
- 镁合金表面镀膜的扫描电镜截面如何制样？
已经有6人回复
- 【请教】大家帮我看看这种薄膜样品的截面SEM照片是怎么获得的，谢谢了
已经有18人回复
- 【讨论】如何得到漂亮的SEM截面照片
已经有12人回复
- 【求助】如何截取平面中的一小部分？
已经有7人回复
- Nd3+ 1.3Um 激发态吸收截面怎么处理？
已经有5人回复
- 【交流】看看大家都是怎样计算正负电子湮灭的截面的
已经有8人回复
hakuna
木虫 (知名作家)
- 1ST强帖: 3
- 应助: 82 (初中生)
- 金币: 8735.9
- 散金: 158
- 红花: 126
- 帖子: 5599
- 在线: 1367.2小时
- 虫号: 167622
- 注册: 2006-01-15
- 专业: 考古理论
【答案】应助回帖
★ ★ ★ ★ ★
贺仪: 金币+5, 1ST强帖+1, 辛苦了！很详细，谢谢指导！ 2012-06-06 21:03:53
贺仪: 金币+5, 1ST强帖+1, 辛苦了！很详细，谢谢指导！ 2012-06-06 21:03:53
|

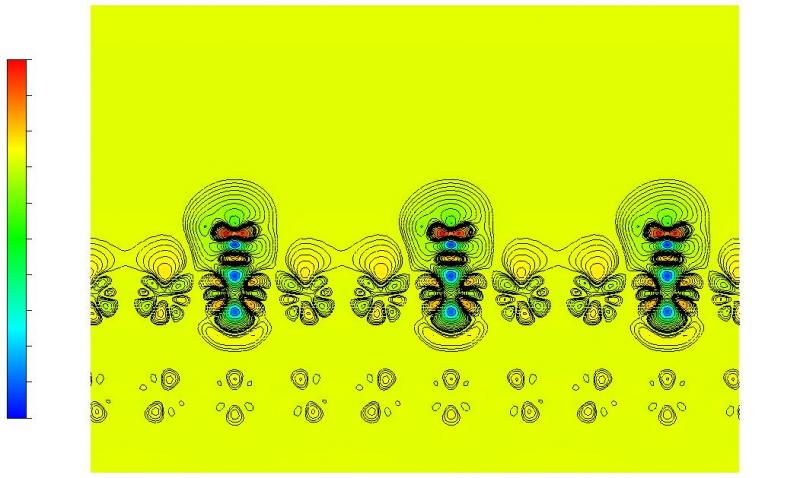

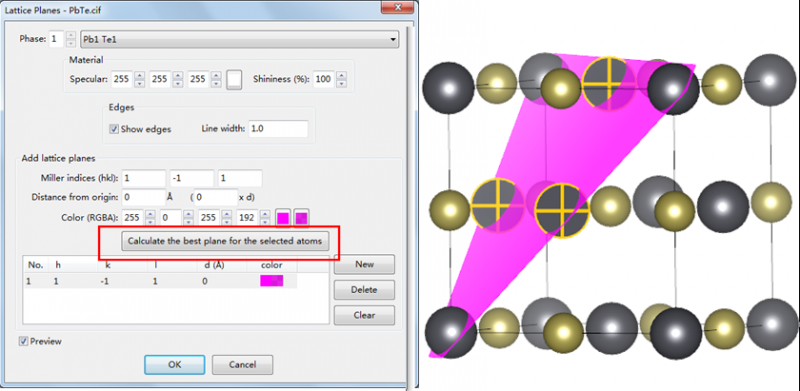

如果只是显示一个几何面，按3楼做即可； 如果你想看电荷密度分布，可以这样做： 打开CHGCAR文件-->点击左下角“boundary”-->在弹出的窗口里点击“New"-->按住shift键，鼠标点击要选中的三个原子-->在刚才的窗口里点击“Calculate the best plane for the selected atoms"，此时，在此按钮下面的面指标框里会显示除（hkl）的值以及该面到坐标原点的距离d，右边图中会截出该面。你还可以把它周期性展开。 如果想要两维图，记下上面的hkl和d值，点击菜单栏里的“Utilities"-->选择下拉菜单里的“2D data display"-->在弹出的新窗口里点击"slice"-->输入前面记下的hkl和d值-->在这里还可以周期性地展开，即调整x(max)、y(max)、z(max)的值，然后"ok"，此时会出来一个两维彩图，没有标注原子，这个有点遗憾，但你一看就知道原子在那里，截图后自己加工一下就可以了。如想把contour图叠加上去，点击“Contour"-->把“linear"改为“logarithmic"(这样做的图好看点儿)-->调一下A、B、N、step等的值，到你满意就行。也可以做展开。 |
7楼2012-06-06 16:57:05
