应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 金属 » 交流互助 » 【求助】帮忙分析W-Ni-Fe合金SEM照片
北京石油化工学院2026年研究生招生接收调剂公告
111/2返回列表12下一页
查看: 2143  |  回复: 10
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

wangzf1128

木虫 (正式写手)

[交流] 【求助】帮忙分析W-Ni-Fe合金SEM照片 已有7人参与

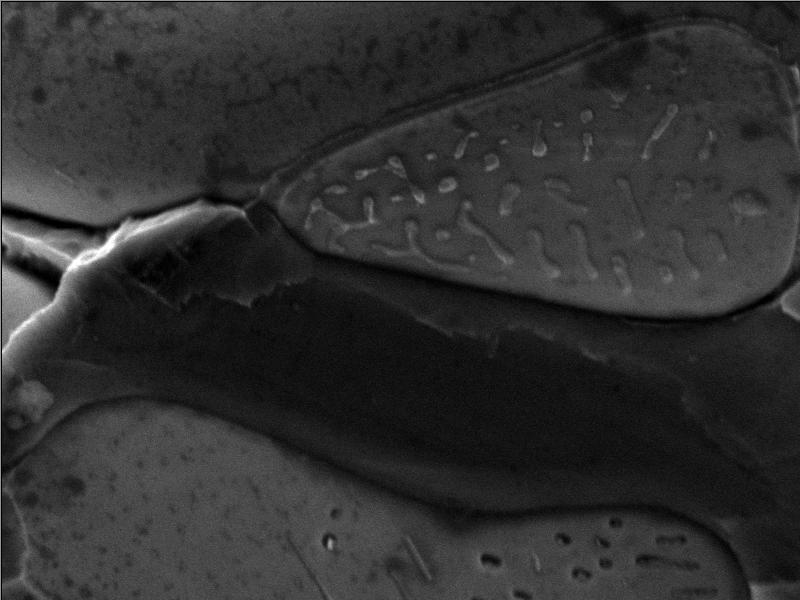

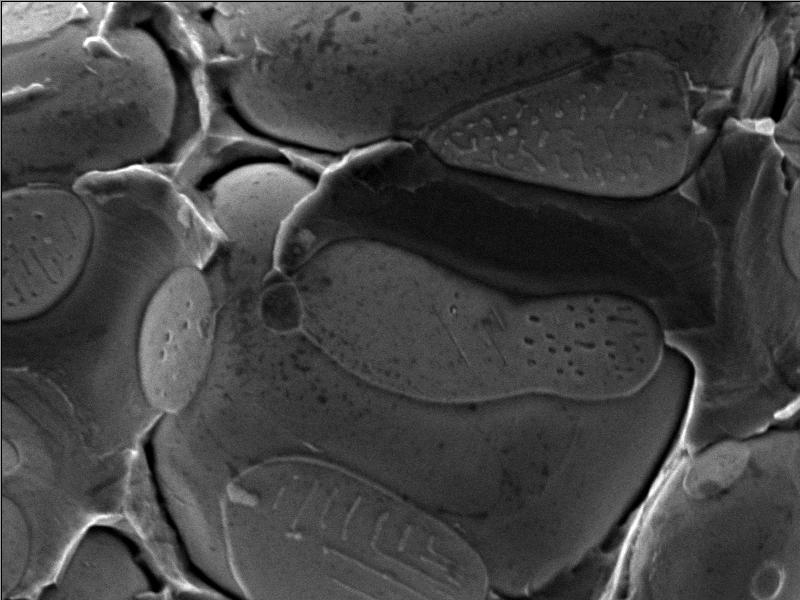

94W-Ni-Fe合金的真空态延伸率很低，做SEM时，发现W晶粒上有很多类似空隙的东西，不知道为何。详细见照片
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2011-01-24 19:46:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

philipzm

木虫 (正式写手)
★ ★
小木虫(金币+0.5):给个红包，谢谢回帖交流
jic8417(金币+1): 谢谢参与 2011-01-29 00:55:50
不知你的SEM样品是如何制备的。中间的晶粒很平整，像是打磨、抛光后腐蚀的，但晶界相却有拉伸断裂的样子。很奇怪。但不管怎样，中间晶粒中有第二相，象是共晶反应生成的。晶界相将晶粒包围时，在拉伸性能主要由晶间相来决定：如果晶间的塑性不好，即使晶粒的塑韧性好，整个材料也不会有好的塑性。
赞一下(3人) 回复此楼
4楼2011-01-27 00:10:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

火山石

木虫 (小有名气)
★
小木虫(金币+0.5):给个红包，谢谢回帖交流
W晶粒上有很多类似空隙。错！不是空隙，是晶内析出物为骨杆状，类似空隙是骨杆的端部，呈现粒状，有的还剥落了。呈现骨杆状不易剥落保留下来。骨杆状、粒状是析出物（骨杆状）位相不同
赞一下(2人) 回复此楼
10楼2011-02-03 23:33:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

lvbo_lin

木虫 (正式写手)

有点学历的农民工
★ ★
小木虫(金币+0.5):给个红包，谢谢回帖交流
jic8417(金币+1): 谢谢参与 2011-01-29 00:55:42
会不会是因为杂质呢。制备时原料不纯，导致W/Ni-Fe界面强度下降。
赞一下(2人) 回复此楼
真诚做人，踏实做事！
2楼2011-01-26 09:05:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yp_yin

银虫 (初入文坛)
★ ★
小木虫(金币+0.5):给个红包，谢谢回帖交流
jic8417(金币+1): 谢谢参与 2011-01-29 00:55:46
可以做各能谱，分析下成分，看是不是含Fe\Ni的第二相
赞一下(2人) 回复此楼
3楼2011-01-26 21:14:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

philipzm

木虫 (正式写手)
以上为个人浅见，供参考！
赞一下 回复此楼
5楼2011-01-27 00:11:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

philipzm

木虫 (正式写手)
★ ★
小木虫(金币+0.5):给个红包，谢谢回帖交流
jic8417(金币+1): 谢谢参与 2011-01-29 00:55:55
中间晶粒上的颗粒、棒状的均是第二相，不知你据说的空隙是指的什么。
赞一下(2人) 回复此楼
6楼2011-01-27 00:14:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wangzf1128

木虫 (正式写手)
照片是拉伸断口的SEM
赞一下 回复此楼
7楼2011-01-27 12:20:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

popsimbt

银虫 (小有名气)
★ ★
小木虫(金币+0.5):给个红包，谢谢回帖交流
jic8417(金币+1): 谢谢参与 2011-01-29 00:56:02
看似第一张照片中的晶界相为脆性断口，如果晶界相脆性，将导致强度变低。分析下成分和XRD确认一下，看是否为金属间化合物
赞一下(2人) 回复此楼
来自我心
8楼2011-01-28 08:12:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kent006

金虫 (小有名气)
★
小木虫(金币+0.5):给个红包，谢谢回帖交流
好像是液相时不互溶的几种液态相凝固以后形成的组织形态，平滑的部分没有断裂痕迹，只有空隙中的部分有断口，说明内部空隙在凝固过程中形成的
赞一下(1人) 回复此楼
9楼2011-01-29 08:41:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 wangzf1128 的主题更新
111/2返回列表12下一页
普通表情 龙 兔 虎 猫 高级回复 (可上传附件)
最具人气热帖推荐 [查看全部] 作者 回/看 最后发表
[考研] 085600材料与化工301分求调剂院校 +18 刺痛jk 2026-04-06 19/950 2026-04-07 00:02 by longlong0822
[考研] 华南理工0703化学，总分336求调剂 +10 手机用户 2026-04-03 11/550 2026-04-06 22:20 by michael2011
[考研] 生物与医药求调剂 +7 heguanhua 2026-04-05 8/400 2026-04-06 18:41 by macy2011
[考研] 266求调剂 +19 阳阳哇塞 2026-04-01 19/950 2026-04-06 15:47 by lin-da
[考研] 0817化学工程与技术求调剂，一志愿中海洋319 +14 lv945 2026-04-04 14/700 2026-04-06 10:20 by 蓝云思雨
[考研] 一志愿哈尔滨工业大学085600英一数二337分求调剂 +12 lyz0427 2026-04-03 12/600 2026-04-06 06:37 by houyaoxu
[考研] 求调剂 +11 熊二想上岸 2026-04-04 11/550 2026-04-05 22:21 by 醉翁wl
[考研] 301求调剂 +3 XYPLR 2026-04-05 4/200 2026-04-05 19:07 by XYPLR
[考研] 材料调剂 +15 一样YWY 2026-04-01 15/750 2026-04-04 22:23 by hemengdong
[考研] 材料调剂 +12 一样YWY 2026-04-02 13/650 2026-04-04 20:49 by 蓝云思雨
[考研] 265求调剂 +17 林深温澜 2026-04-01 20/1000 2026-04-04 01:09 by userper
[考研] 322求调剂 +6 FZAC123 2026-04-03 6/300 2026-04-03 22:23 by 科研小专家
[考研] 335求调剂 +7 沈清璃 2026-04-03 7/350 2026-04-03 18:55 by lijunpoly
[考研] 266分，一志愿电气工程，本科材料，求材料专业调剂 +9 哇呼哼呼哼 2026-04-02 9/450 2026-04-03 12:05 by 1753564080
[考研] 348求调剂 +6 吴彦祖24k 2026-04-02 6/300 2026-04-02 14:07 by 给你你注意休息
[考研] 0710生物学，325求调剂 +3 mkkkkkl 2026-04-01 3/150 2026-04-02 09:48 by Jaylen.
[考研] 一志愿北交大材料工程，总分358 +4 cs0106 2026-04-01 4/200 2026-04-02 07:42 by 尚水阁主
[考研] 085600，321分求调剂 +13 大馋小子 2026-03-31 13/650 2026-04-01 12:35 by chemdavid
[考研] 调剂申请 +8 张张张张zy 2026-03-31 9/450 2026-04-01 08:29 by zjbkx
[考研] 复试调剂 +7 双马尾痞老板2 2026-03-31 7/350 2026-03-31 19:49 by Dyhoer
信息提示
关闭
请填处理意见
关闭
